Ethernet-Schnittstellen; Tab. 4 Ethernet-Schnittstelle X001, Pin-Belegung; Tab. 5 Ethernet-Schnittstelle X101 Und X102, Pin-Belegung; Abb. 3 Ethernet-Schnittstelle X001, X101, X102 - Beckhoff Cx8190 Handbuch

4.3

Ethernet-Schnittstellen

Über die Ethernet-Schnittstelle X001 können Sie den Embedded-PC CX8190 programmieren und in Betrieb
nehmen. Die Ethernet-Schnittstelle erreicht Geschwindigkeiten von 10 / 100 MBit.

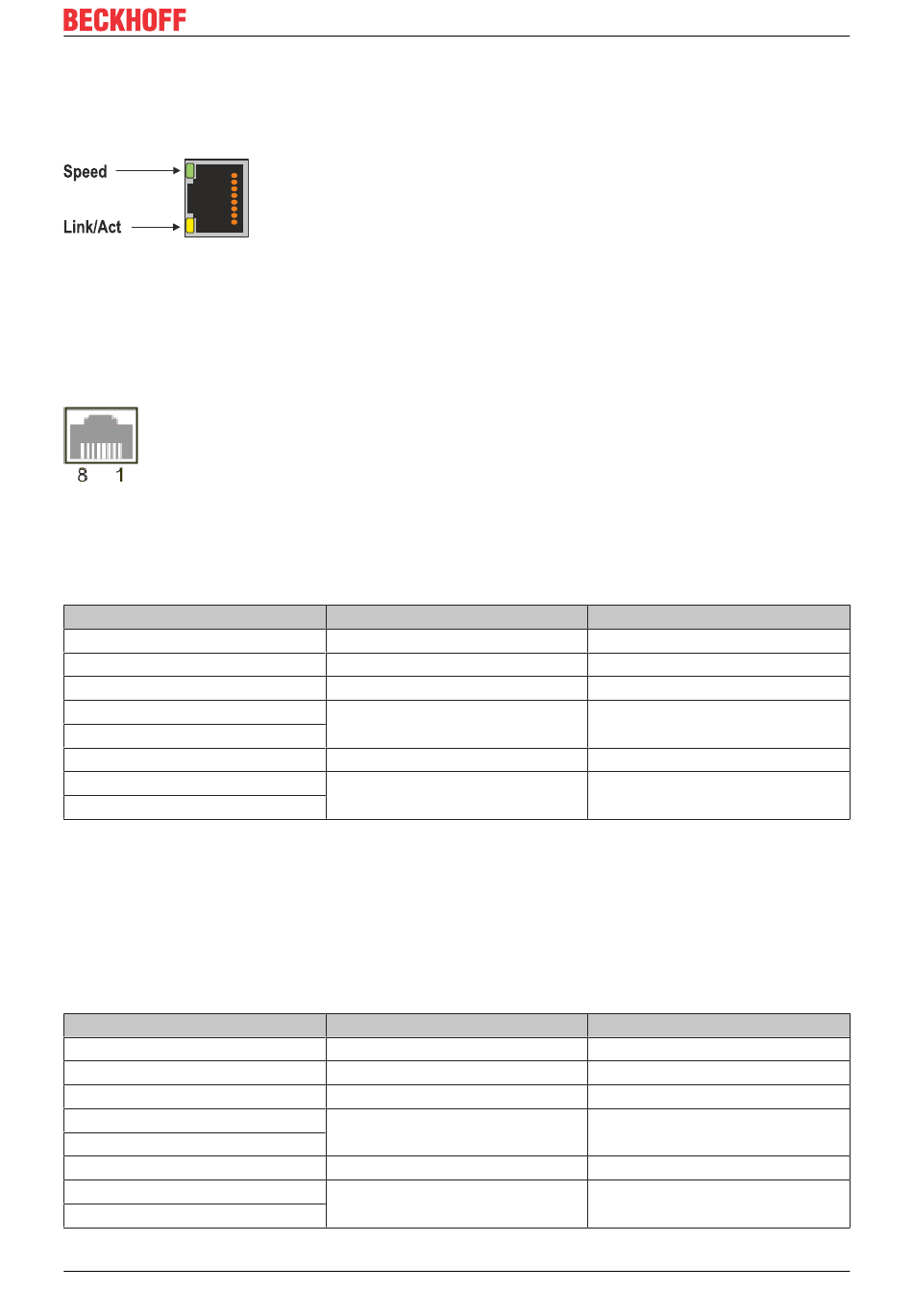

Abb. 3: Ethernet-Schnittstelle X001, X101, X102.
Die LEDs an der linken Seite der Schnittstellen zeigen den Status der Verbindung an. Die untere LED (LINK/
ACT) zeigt an, ob die Schnittstelle mit einem Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED gelb
auf. Wenn Daten auf der Schnittstelle übertragen werden, blinkt die LED.
Die obere LED (SPEED) zeigt die Geschwindigkeit der Verbindung an. Ist die Geschwindigkeit 10 Mbit,
leuchtet die LED nicht. Bei 100 MBit leuchtet die LED grün.
Abb. 4: Ethernet-Schnittstelle, PIN-Nummerierung.
Ethernet-Schnittstelle X001
Tab. 4: Ethernet-Schnittstelle X001, PIN-Belegung.
PIN
1
2
3
4
5
6
7
8
Ethernet-Schnittstellen X101 und X102
Beide Ethernet-Schnittstellen sind geswitched und voneinander abhängig. Beide Ethernet-Schnittstellen
erreichen Geschwindigkeiten von 100 MBit.
Es werden Protokolle, wie Realtime-Ethernet, ADS UDP/TCP, Modbus TCP Client/Server oder eine offene
TCP/IP-UDP/IP-Kommunikation unterstützt.
Tab. 5: Ethernet-Schnittstelle X101 und X102, PIN-Belegung.
PIN
1
2
3
4
5
6
7
8
CX8190
Signal
TD +
TD -
RD +
connected
RD -
connected
Signal
TD +
TD -
RD +
connected
RD -
connected
Version: 1.4
Produktübersicht
Beschreibung
Transmit +
Transmit -
Receive +
reserviert
Receive -
reserviert
Beschreibung
Transmit +
Transmit -
Receive +
reserviert
Receive -
reserviert
