Dell EMC-supplied power cable
and connector from the PDU
Zone B
AC input
cable B
Mating connector or
customer-supplied cable
Customer's PDU 1
Dell EMC-supplied power cable
and connector from the PDU
Zone B
AC input
cable B
Mating connector or
customer-supplied cable
Customer's PDU 1

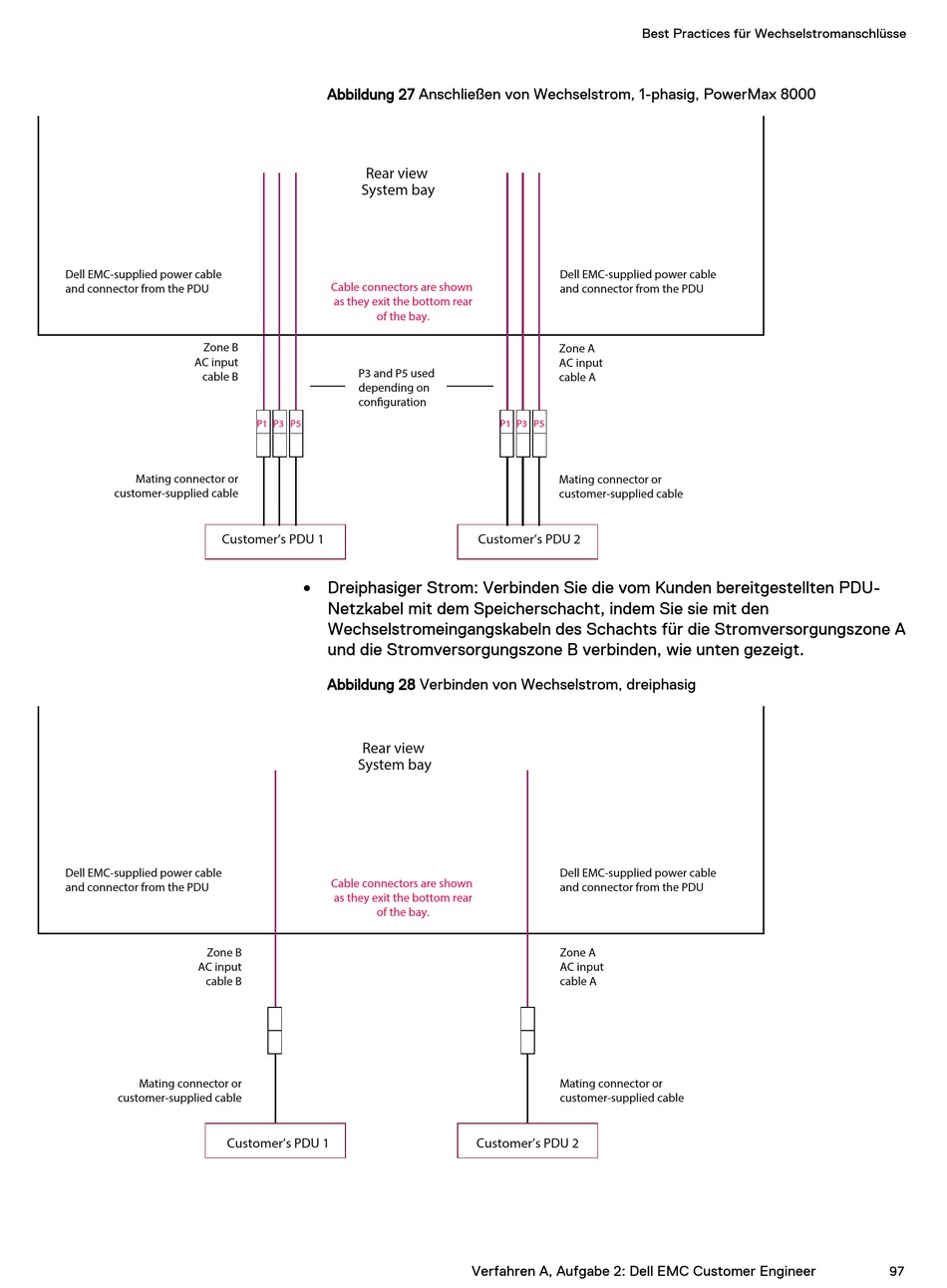

Abbildung 27 Anschließen von Wechselstrom, 1-phasig, PowerMax 8000
Rear view
System bay
Cable connectors are shown
as they exit the bottom rear
of the bay.
P3 and P5 used
depending on
con guration
P1 P3 P5
Dreiphasiger Strom: Verbinden Sie die vom Kunden bereitgestellten PDU-
l
Netzkabel mit dem Speicherschacht, indem Sie sie mit den
Wechselstromeingangskabeln des Schachts für die Stromversorgungszone A
und die Stromversorgungszone B verbinden, wie unten gezeigt.
Abbildung 28 Verbinden von Wechselstrom, dreiphasig
Rear view
System bay
Cable connectors are shown
as they exit the bottom rear
of the bay.
Best Practices für Wechselstromanschlüsse
Dell EMC-supplied power cable
and connector from the PDU
Zone A
AC input
cable A
P1 P3 P5
Mating connector or
customer-supplied cable
Customer's PDU 2
Dell EMC-supplied power cable
and connector from the PDU
Zone A
AC input
cable A
Mating connector or
customer-supplied cable
Customer's PDU 2
Verfahren A, Aufgabe 2: Dell EMC Customer Engineer
97
