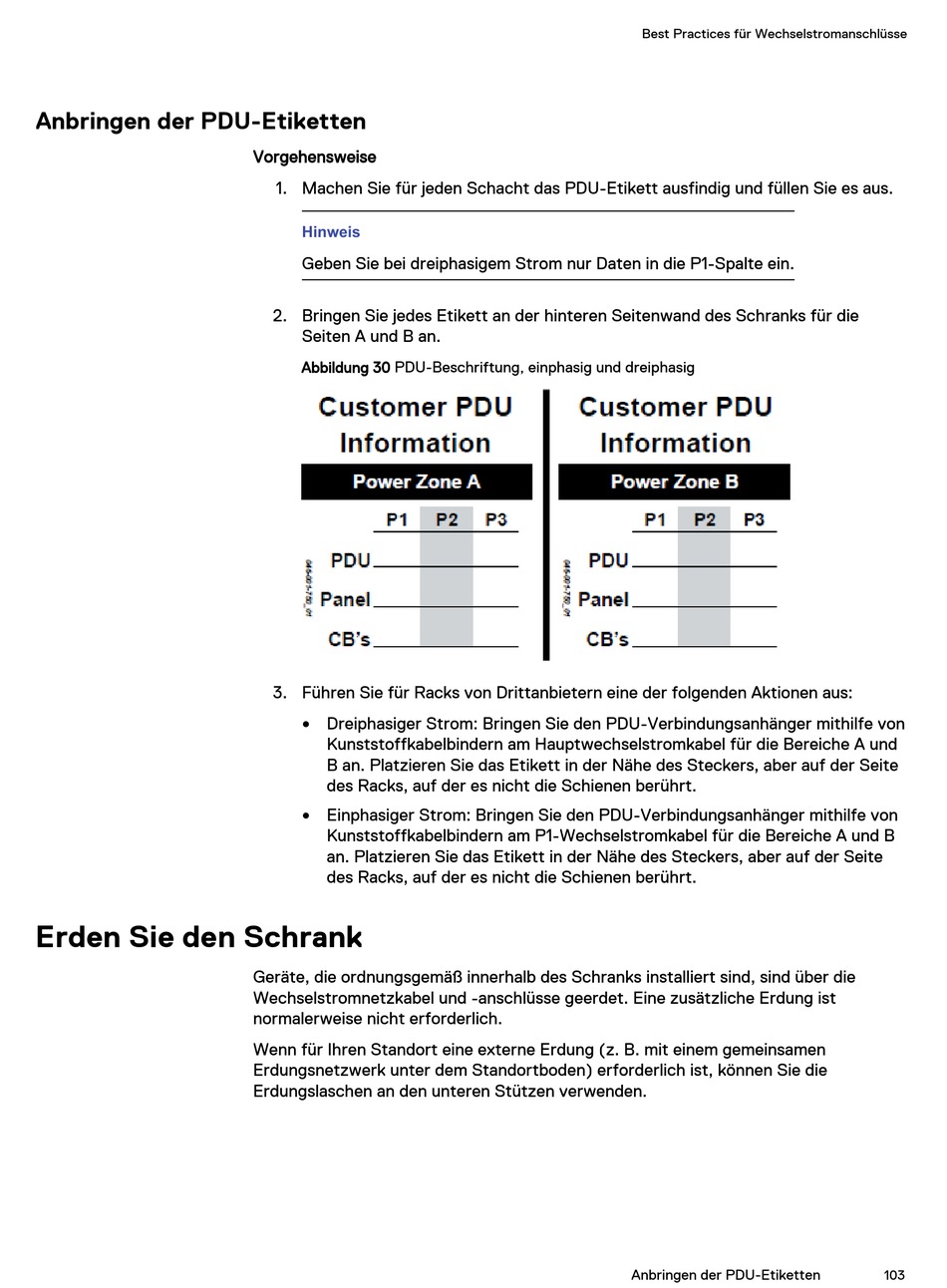

Anbringen der PDU-Etiketten
Erden Sie den Schrank
Vorgehensweise
1. Machen Sie für jeden Schacht das PDU-Etikett ausfindig und füllen Sie es aus.
Hinweis
Geben Sie bei dreiphasigem Strom nur Daten in die P1-Spalte ein.
2. Bringen Sie jedes Etikett an der hinteren Seitenwand des Schranks für die
Seiten A und B an.
Abbildung 30 PDU-Beschriftung, einphasig und dreiphasig
3. Führen Sie für Racks von Drittanbietern eine der folgenden Aktionen aus:
Dreiphasiger Strom: Bringen Sie den PDU-Verbindungsanhänger mithilfe von
l
Kunststoffkabelbindern am Hauptwechselstromkabel für die Bereiche A und
B an. Platzieren Sie das Etikett in der Nähe des Steckers, aber auf der Seite
des Racks, auf der es nicht die Schienen berührt.
Einphasiger Strom: Bringen Sie den PDU-Verbindungsanhänger mithilfe von
l
Kunststoffkabelbindern am P1-Wechselstromkabel für die Bereiche A und B
an. Platzieren Sie das Etikett in der Nähe des Steckers, aber auf der Seite
des Racks, auf der es nicht die Schienen berührt.
Geräte, die ordnungsgemäß innerhalb des Schranks installiert sind, sind über die
Wechselstromnetzkabel und -anschlüsse geerdet. Eine zusätzliche Erdung ist
normalerweise nicht erforderlich.
Wenn für Ihren Standort eine externe Erdung (z. B. mit einem gemeinsamen
Erdungsnetzwerk unter dem Standortboden) erforderlich ist, können Sie die
Erdungslaschen an den unteren Stützen verwenden.
