2 PowerMax 2000-Systeme – Konfiguration mit 1 PowerBrick + 2 PowerBrick

Anforderungen an Kundenkomponenten in einem Rack

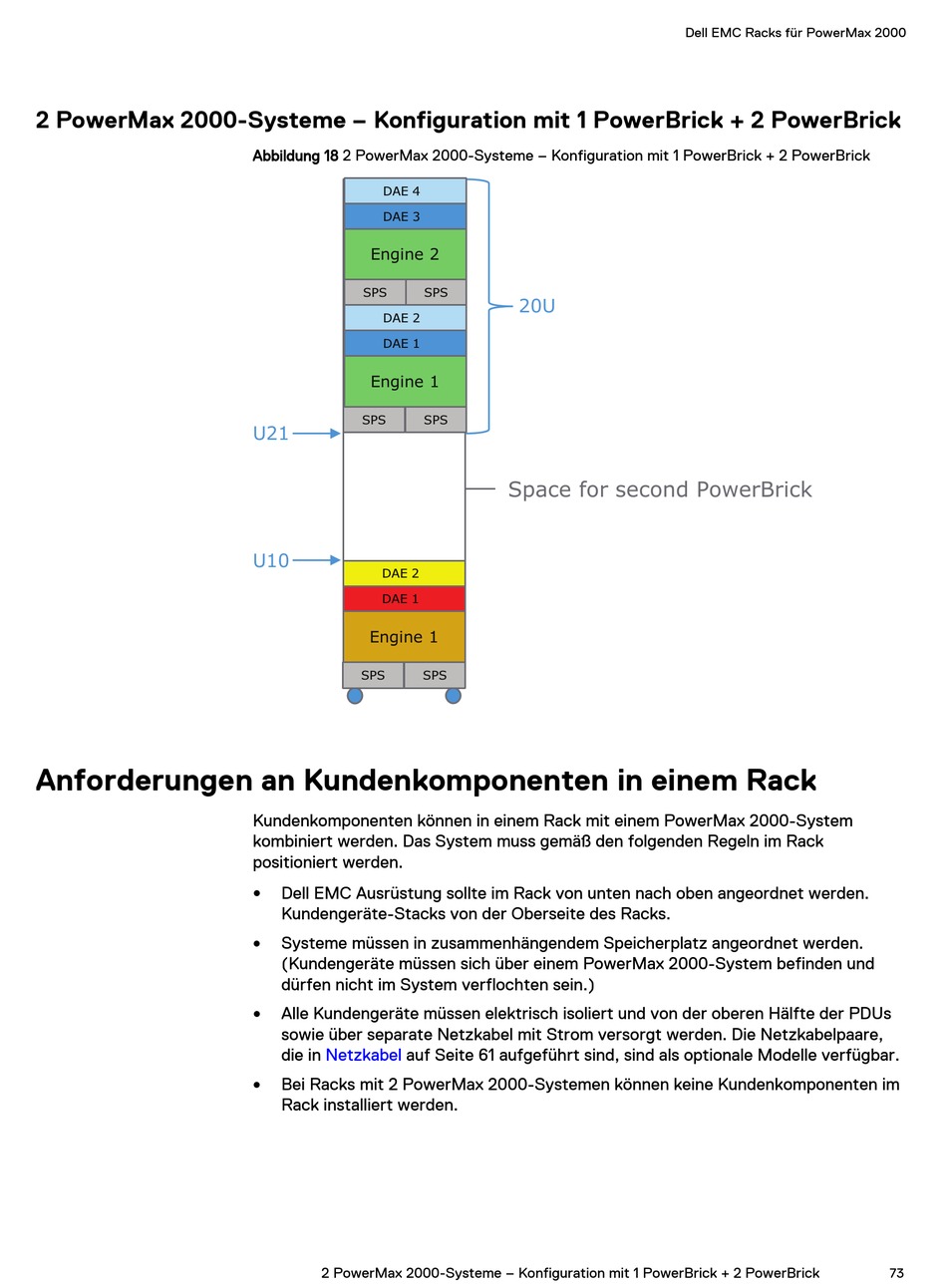

Abbildung 18 2 PowerMax 2000-Systeme – Konfiguration mit 1 PowerBrick + 2 PowerBrick
DAE 4
DAE 3
Engine 2
SPS SPS
DAE 2
DAE 1
Engine 1
SPS SPS
U21
U10
DAE 2
DAE 1
Engine 1
SPS SPS
Kundenkomponenten können in einem Rack mit einem PowerMax 2000-System
kombiniert werden. Das System muss gemäß den folgenden Regeln im Rack
positioniert werden.
Dell EMC Ausrüstung sollte im Rack von unten nach oben angeordnet werden.
l
Kundengeräte-Stacks von der Oberseite des Racks.
Systeme müssen in zusammenhängendem Speicherplatz angeordnet werden.
l
(Kundengeräte müssen sich über einem PowerMax 2000-System befinden und
dürfen nicht im System verflochten sein.)
Alle Kundengeräte müssen elektrisch isoliert und von der oberen Hälfte der PDUs
l
sowie über separate Netzkabel mit Strom versorgt werden. Die Netzkabelpaare,
die in Netzkabel auf Seite 61 aufgeführt sind, sind als optionale Modelle verfügbar.
Bei Racks mit 2 PowerMax 2000-Systemen können keine Kundenkomponenten im
l
Rack installiert werden.
2 PowerMax 2000-Systeme – Konfiguration mit 1 PowerBrick + 2 PowerBrick
Dell EMC Racks für PowerMax 2000
20U
Space for second PowerBrick
73
