Kit-Art.-Nr.
106-887-147
106-887-034
106-887-035
106-887-036
106-887-037
Abmessungen für Arraylayouts

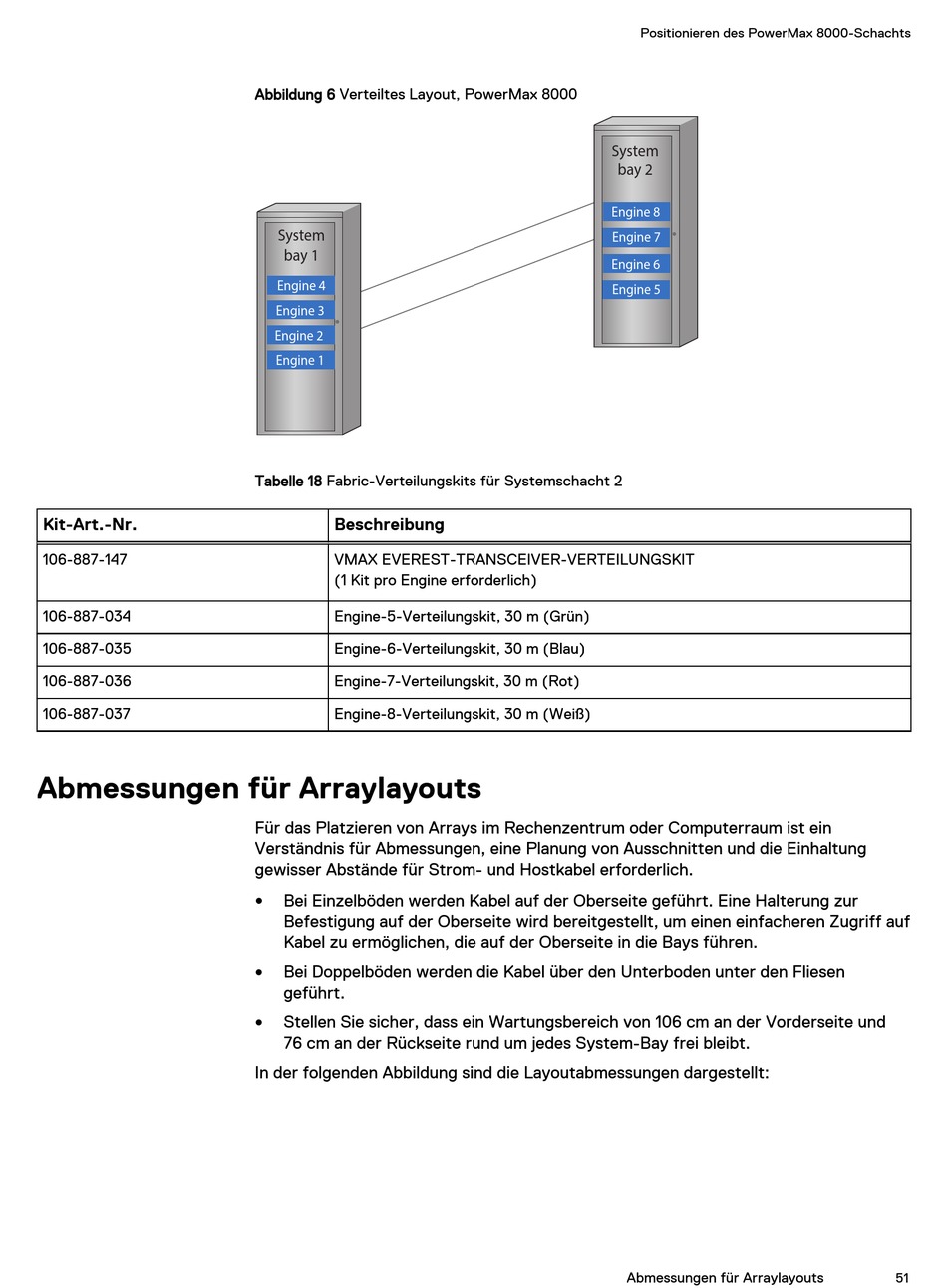

Abbildung 6 Verteiltes Layout, PowerMax 8000
System
bay 1
Engine 4
Engine 3
Engine 2
Engine 1
Tabelle 18 Fabric-Verteilungskits für Systemschacht 2
Beschreibung
VMAX EVEREST-TRANSCEIVER-VERTEILUNGSKIT
(1 Kit pro Engine erforderlich)
Engine-5-Verteilungskit, 30 m (Grün)
Engine-6-Verteilungskit, 30 m (Blau)
Engine-7-Verteilungskit, 30 m (Rot)
Engine-8-Verteilungskit, 30 m (Weiß)
Für das Platzieren von Arrays im Rechenzentrum oder Computerraum ist ein
Verständnis für Abmessungen, eine Planung von Ausschnitten und die Einhaltung
gewisser Abstände für Strom- und Hostkabel erforderlich.
Bei Einzelböden werden Kabel auf der Oberseite geführt. Eine Halterung zur
l
Befestigung auf der Oberseite wird bereitgestellt, um einen einfacheren Zugriff auf
Kabel zu ermöglichen, die auf der Oberseite in die Bays führen.
Bei Doppelböden werden die Kabel über den Unterboden unter den Fliesen
l
geführt.
Stellen Sie sicher, dass ein Wartungsbereich von 106 cm an der Vorderseite und
l
76 cm an der Rückseite rund um jedes System-Bay frei bleibt.
In der folgenden Abbildung sind die Layoutabmessungen dargestellt:
Positionieren des PowerMax 8000-Schachts
System
bay 2
Engine 8
Engine 7
Engine 6
Engine 5
Abmessungen für Arraylayouts
51
