Netzkabel
Einphasig

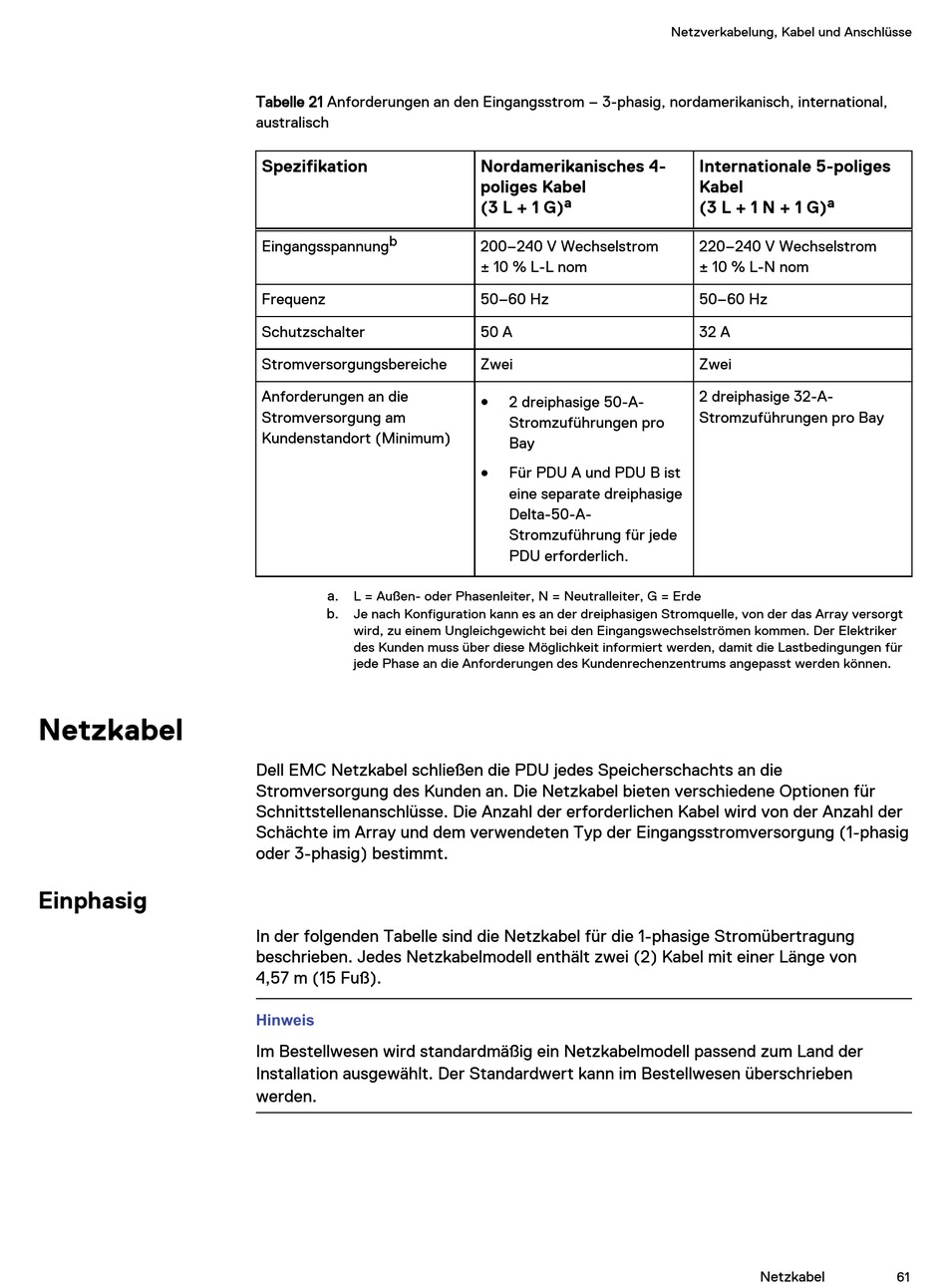

Tabelle 21 Anforderungen an den Eingangsstrom – 3-phasig, nordamerikanisch, international,
australisch
Spezifikation
b
Eingangsspannung
Frequenz
Schutzschalter
Stromversorgungsbereiche
Anforderungen an die
Stromversorgung am
Kundenstandort (Minimum)
a.
L = Außen- oder Phasenleiter, N = Neutralleiter, G = Erde
b.
Je nach Konfiguration kann es an der dreiphasigen Stromquelle, von der das Array versorgt
wird, zu einem Ungleichgewicht bei den Eingangswechselströmen kommen. Der Elektriker
des Kunden muss über diese Möglichkeit informiert werden, damit die Lastbedingungen für
jede Phase an die Anforderungen des Kundenrechenzentrums angepasst werden können.
Dell EMC Netzkabel schließen die PDU jedes Speicherschachts an die
Stromversorgung des Kunden an. Die Netzkabel bieten verschiedene Optionen für
Schnittstellenanschlüsse. Die Anzahl der erforderlichen Kabel wird von der Anzahl der
Schächte im Array und dem verwendeten Typ der Eingangsstromversorgung (1-phasig
oder 3-phasig) bestimmt.
In der folgenden Tabelle sind die Netzkabel für die 1-phasige Stromübertragung
beschrieben. Jedes Netzkabelmodell enthält zwei (2) Kabel mit einer Länge von
4,57 m (15 Fuß).
Hinweis
Im Bestellwesen wird standardmäßig ein Netzkabelmodell passend zum Land der
Installation ausgewählt. Der Standardwert kann im Bestellwesen überschrieben
werden.
Nordamerikanisches 4-
poliges Kabel
a
(3 L + 1 G)
200–240 V Wechselstrom
± 10 % L-L nom
50–60 Hz
50 A
Zwei
2 dreiphasige 50-A-
l
Stromzuführungen pro
Bay
Für PDU A und PDU B ist
l
eine separate dreiphasige
Delta-50-A-
Stromzuführung für jede
PDU erforderlich.
Netzverkabelung, Kabel und Anschlüsse
Internationale 5-poliges
Kabel
a
(3 L + 1 N + 1 G)
220–240 V Wechselstrom
± 10 % L-N nom
50–60 Hz
32 A
Zwei
2 dreiphasige 32-A-
Stromzuführungen pro Bay
Netzkabel
