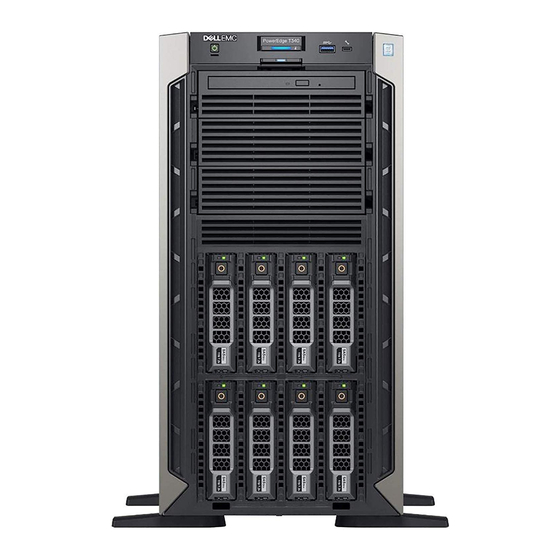

Dell EMC PowerEdge T340
Installations- und Service-Handbuch
Vorschriftenmodell: E60S
Vorschriftentyp: E60S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge T340

Inhaltszusammenfassung für Dell EMC PowerEdge T340

  • Seite 1 Dell EMC PowerEdge T340 Installations- und Service-Handbuch Vorschriftenmodell: E60S Vorschriftentyp: E60S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Über dieses Dokument........................... 8 2 Übersicht über das Dell EMC PowerEdge T340 System................9 Frontansicht des Systems............................... 10 Rückwärtige Ansicht des Systems..........................12 Das Systeminnere................................14 Ausfindigmachen des Informationsschilds Ihres Systems................... 15 Etikett mit Systeminformationen............................ 16 PowerEdge T340 – Etikett mit Systeminformationen...................16 3 Anfängliche Systemeinrichtung und Erstkonfiguration.................
  • Seite 4 Entfernen der Frontverkleidung..........................47 Installieren der Frontverkleidung..........................48 Systemstandfüße................................49 Entfernen der Standfüße............................49 Installieren der Standfüße............................50 Gleitrollen – optional.................................51 Entfernen von Gleitrollen............................51 Installieren von Gleitrollen............................52 Systemabdeckung................................53 Entfernen der Systemabdeckung..........................53 Installieren der Systemabdeckung........................... 54 Kühlgehäuse..................................55 Entfernen des Kühlgehäuses............................55 Installieren des Kühlgehäuses...........................56 Eingriffschalter..................................57 Entfernen des Eingriffsschalters..........................
  • Seite 5 Allgemeine Richtlinien zur Installation von Speichermodulen................83 Entfernen eines Speichermoduls..........................84 Installieren eines Speichermoduls..........................84 Lüfter....................................86 Entfernen des internen Lüfters..........................86 Installieren des internen Lüfters..........................86 Optionaler interner USB-Speicherstick......................... 87 Austauschen des optionalen internen USB-Speichersticks.................. 87 Erweiterungskarten ................................ 88 Erweiterungskarten-Richtlinien..........................88 Entfernen einer Erweiterungskarte..........................89 Installieren einer Erweiterungskarte.........................
  • Seite 6 Bedienfeld..................................117 Entfernen der Bedienfeldbaugruppe........................117 Installieren der Bedienfeldbaugruppe........................118 6 Jumper und Anschlüsse..........................120 Jumper und Anschlüsse auf der Systemplatine......................121 Jumper-Einstellungen auf der Systemplatine......................122 Deaktivieren vergessener Kennworte.......................... 123 7 Technische Daten............................124 Gehäuseabmessungen..............................125 Gewicht des Systems..............................125 Prozessor – Technische Daten............................. 125 Unterstützte Betriebssysteme............................126 PSU –...
  • Seite 7 Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer............. 140 Kontaktaufnahme mit Dell............................. 140 Zugriff auf Systeminformationen mithilfe von QRL....................140 Quick Resource Locator für das Dell EMC PowerEdge T340 System............... 141 Automatischer Support über SupportAssist........................ 141 10 Dokumentationsangebot........................... 143...

  • Seite 8: Über Dieses Dokument

    Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument...

  • Seite 9: Übersicht Über Das Dell Emc Poweredge T340 System

    Übersicht über das Dell EMC PowerEdge T340 System Das Dell EMC PowerEdge T340 System ist ein Tower-Server und unterstützt bis zu: • Einen skalierbaren Intel Xeon-Prozessor • Vier DIMM-Steckplätze • Redundante und verkabelte Wechselstromnetzteile • Bis zu acht Hot-Swap-fähige 3,5-Zoll- oder vier 3,5-Zoll-SAS-, -SATA- oder -Solid-State-Laufwerke Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt...

  • Seite 10: Frontansicht Des Systems

    Frontansicht des Systems Abbildung 1. Frontansicht eines Systems mit 8 x 3,5-Zoll-Laufwerken Betriebsschalter Informationsbereich Anzeige für Systemzustand und System-ID USB 3.0-Anschluss iDRAC Direct-Micro-USB-Port Optisches Laufwerk (optional) Laufwerk (8) Übersicht über das Dell EMC PowerEdge T340 System...
  • Seite 11 Anzeige für Systemzustand und System-ID USB 3.0-Anschluss iDRAC Direct-Micro-USB-Port Optisches Laufwerk (optional) Laufwerk (4) Laufwerkplatzhalter für vier Schächte Weitere Informationen zu den Ports finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht über das Dell EMC PowerEdge T340 System...

  • Seite 12: Rückwärtige Ansicht Des Systems

    Abbildung 3. Rückwärtige Ansicht eines Systems mit 8 x 3,5-Zoll-Laufwerken Netzteil (PSU 1) Netzteil (PSU 2) USB 2.0-Anschluss (4) Systemidentifikationstaste USB 3.0-Anschluss (2) iDRAC-dedizierter NIC-Port VGA-Anschluss Serielle Schnittstelle NIC-Port (Gb1) NIC-Port (Gb2) PCIe-Erweiterungskarten-Steckplätze (4) Übersicht über das Dell EMC PowerEdge T340 System...
  • Seite 13 USB 3.0-Anschluss (2) iDRAC-dedizierter NIC-Port VGA-Anschluss Serielle Schnittstelle NIC-Port (Gb1) NIC-Port (Gb2) PCIe-Erweiterungskarten-Steckplätze (4) ANMERKUNG: Weitere Informationen zu den Ports und Anschlüssen finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht über das Dell EMC PowerEdge T340 System...

  • Seite 14: Das Systeminnere

    Hot-swap-fähige Komponenten sind orange gekennzeichnet, während die Griffstellen auf den Komponenten blau markiert sind. Abbildung 5. Das Systeminnere mit verkabeltem Netzteil Optisches Laufwerk oder Bandlaufwerk Netzteil (verkabelt) PCIe-Erweiterungskartenverriegelung (4) PCIe-Erweiterungskartensteckplätze (4) Eingriffschalter Kühlgehäuse Laufwerkrückwandplatine Übersicht über das Dell EMC PowerEdge T340 System...

  • Seite 15: Ausfindigmachen Des Informationsschilds Ihres Systems

    Alternativ können sich diese Informationen auch auf dem als Mini-Enterprise-Service-Tag (MEST) bezeichneten Etikett auf dem Gehäuse an der Rückseite des Systems befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Übersicht über das Dell EMC PowerEdge T340 System...

  • Seite 16: Etikett Mit Systeminformationen

    Informationsschild (Rückansicht) OpenManage Mobile-Kennzeichnung (OMM-Kennzeichnung) Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff Etikett mit Service-Tag-Nummer, Express-Servicecode , QRL Etikett mit Systeminformationen PowerEdge T340 – Etikett mit Systeminformationen Abbildung 8. Mechanische Übersicht Übersicht über das Dell EMC PowerEdge T340 System...
  • Seite 17 Abbildung 9. Elektrische Übersicht Abbildung 10. Symbollegende Abbildung 11. DVD- und BOSS-Installation Abbildung 12. CPU-Installation Übersicht über das Dell EMC PowerEdge T340 System...
  • Seite 18 Abbildung 13. Kühlkörperinstallation Abbildung 14. Installation des internen Lüfters Abbildung 15. Speicherbelegung Abbildung 16. Quick Resource Locator Übersicht über das Dell EMC PowerEdge T340 System...

  • Seite 19: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Anfängliche Systemeinrichtung und Erstkonfiguration Einrichten Ihres Systems Gehen Sie wie folgt vor, um das System einzurichten: Packen Sie das System aus. Verbinden Sie die Peripheriegeräte mit dem System. Schließen Sie das System an die Netzstromversorgung an. Drücken Sie den Netzschalter, um das System einzuschalten. Alternativ können Sie den iDRAC zum Einschalten verwenden. Schalten Sie die angeschlossenen Peripheriegeräte ein.

  • Seite 20: Melden Sie Sich Bei Idrac An

    Kennwort ändern. ANMERKUNG: Die Intel QuickAssist-Technik (QAT) auf dem Dell EMC PowerEdge T340 ist in den Chipsatz integriert und wird über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert. Weitere Informationen zu Treibern, Dokumentationsmaterialien und Whitepapern zu Intel QAT finden Sie unter https://01.org/intel- quickassist-technology.

  • Seite 21: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien Dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version von BIOS, Treibern und Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzung Stellen Sie sicher, dass Sie den Web-Browser-Cache vor dem Herunterladen der Treiber und Firmware leeren.

  • Seite 22: Anwendungen Zur Systemverwaltung Vor Dem Start Des Betriebssystems

    Anwendungen zur Systemverwaltung vor dem Start des Betriebssystems Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen...

  • Seite 23: Details Zu „System Setup" (System-Setup)

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Details zu „System Setup“ (System-Setup) Die Optionen im System Setup Main Menu (System-Setup-Hauptmenü) sind im Folgenden aufgeführt: Option Beschreibung System BIOS...

  • Seite 24: Beschreibung

    Option Beschreibung Prozessoreinstellun Gibt Informationen und Optionen zum Prozessor an, wie Taktrate und Cachegröße. SATA-Einstellungen Gibt Optionen an, mit denen der integrierte SATA-Controller und die zugehörigen Ports aktiviert oder deaktiviert werden können. Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das Ändern der UEFI- (Starteinstellungen) und BIOS-Starteinstellungen.

  • Seite 25: Anzeigen Der "Memory Settings" (Speichereinstellungen)

    Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name System BIOS Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System Service Tag Gibt die Service-Tag-Nummer des System an. System Gibt den Namen des Systemherstellers an.

  • Seite 26: Prozessoreinstellungen

    Option Beschreibung System Memory Gibt die Spannung des Systemspeichers an. Voltage Video Memory Gibt die Größe des Grafikspeichers an. System Memory Gibt an, ob während des Systemstarts Systemspeichertests ausgeführt werden. Die Optionen lauten Enabled Testing (Aktiviert) und Disabled (Deaktiviert). Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. Memory Operating Gibt den Speicherbetriebsmodus an.

  • Seite 27: Sata-Einstellungen

    Option Beschreibung Anwendungen, bei denen eine starke Nutzung des wahlfreien Speicherzugriffs benötigt wird, kann diese Option deaktiviert werden. Hardware- Aktiviert oder deaktiviert den Hardware-Vorabrufer. In der Standardeinstellung ist diese Option auf Enabled Vorabrufer (Aktiviert). Leerlauf des Ermöglicht Ihnen zur Verbesserung der Energieeffizienz eines System. Es verwendet das Betriebssystem parken logischen von Kernen Algorithmus und Parks einige der logischen Prozessoren im System die wiederum ermöglicht die Prozessors...

  • Seite 28: Detail Zu "Sata Settings" (Sata-Einstellungen)

    Detail zu "SATA Settings" (SATA-Einstellungen) Die Details zum Bildschirm SATA Settings (SATA-Einstellungen) werden nachfolgend erläutert: Option Beschreibung Embedded SATA Ermöglicht das Einstellen der integrierten SATA-Option auf den Modus Off (Aus), AHCI oder RAID. Diese Option ist standardmäßig auf AHCI Mode (AHCI-Modus) eingestellt. Security Freeze Sended während des POST einen Absturzsperren-Befehl an die integrierten SATA-Laufwerke.

  • Seite 29: Boot Settings (Starteinstellungen)

    Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert. Port E (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Wenn das integrierte SATA auf den Modus AHCI eingestellt ist, ist BIOS-Unterstützung immer aktiviert. Option Beschreibung Modell...

  • Seite 30: Details Zu "Boot Settings" (Starteinstellungen)

    Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Boot Settings (Starteinstellungen). Details zu "Boot Settings" (Starteinstellungen) Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode...

  • Seite 31: Anzeigen Der Netzwerkeinstellungen

    Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.

  • Seite 32: Details Der Uefi Iscsi-Einstellungen

    Details der UEFI iSCSI-Einstellungen Die Details zum Bildschirm UEFI iSCSI Settings (UEFI-iSCSI-Einstellungen) werden nachfolgend erläutert: Option Beschreibung iSCSI-Initiator- Legt den Namen des iSCSI-Initiators (iqn-Format) fest. Name iSCSI Device 1 Aktiviert oder deaktiviert das iSCSI-Gerät. Wenn diese Option aktiviert ist, wird eine UEFI-Startoption für das iSCSI-Gerät automatisch erstellt.
  • Seite 33 Option Beschreibung iDRAC Direct USB Der iDRAC Direct-USB-Anschluss wird ausschließlich von iDRAC verwaltet und ist für den Host nicht sichtbar. Port Diese Option ist auf ON (Aktiviert) oder OFF (Deaktiviert) eingestellt. Wenn OFF (Deaktiviert) eingestellt ist, erkennt iDRAC keine in diesem verwalteten Anschluss installierte USB-Geräte. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt.

  • Seite 34: Anzeigen Von "Serial Communication" (Serielle Kommunikation)

    Option Beschreibung Option Beschreibung Standardeinstellung ist diese Option auf Enabled (Aktiviert). Steckplatz 2 Aktiviert bzw. deaktiviert, bzw. nur der Starttreiber ist für den PCIe-Steckplatz 2 deaktiviert. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Steckplatz 3 Aktiviert oder deaktiviert oder nur die Boot-Treiber deaktiviert ist für den PC Ie-Steckplatz 3.

  • Seite 35: Systemprofileinstellungen

    Option Beschreibung ANMERKUNG: Sie können für die Funktion "Serial over LAN (SOL)" (Seriell über LAN) nur "Serial Device 2" (Serielles Gerät 2) verwenden. Um die Konsolenumleitung über SOL nutzen zu können, konfigurieren Sie für die Konsolenumleitung und das serielle Gerät dieselbe Anschlussadresse. ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung.
  • Seite 36 Option Beschreibung System Profile Richtet das Systemprofil ein. Wenn die Option Systemprofil auf einen anderen Modus als Custom (Benutzerdefiniert) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden. Diese Option ist standardmäßig auf Performance Per Watt (OS) (Leistung pro Watt (BS)) eingestellt.

  • Seite 37: Systemsicherheit

    Systemsicherheit Mit dem Bildschirm System Security (Systemsicherheit) können Sie bestimmte Funktionen wie das Festlegen des Kennworts des System, des Setup-Kennworts und die Deaktivierung des Betriebsschalters durchführen. Anzeigen von „System Security“ (Systemsicherheit) Führen Sie folgenden Schritte durch, um den Bildschirm System Security (Systemsicherheit) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
  • Seite 38 Option Beschreibung Intel(R) TXT Aktiviert oder deaktiviert die Intel Trusted Execution Technology (TXT). Zur Aktivierung von Intel TXT muss die Virtualisierungstechnologie aktiviert werden und die TPM-Sicherheit mit Vorstart-Messungen auf Enabled (Aktiviert) gesetzt werden. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Wenn TPM 2.0 installiert ist, TPM 2-Algorithmus Option verfügbar ist.

  • Seite 39: Übersicht

    Option Beschreibung Optionen Beschreibung Benutzermodi Im Benutzermodus, PK muss installiert sein, und das BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS nicht zugelassener programmatischer Übergänge zwischen Modi. Audit Modus Im Prüfmodus, PK ist nicht vorhanden. Das BIOS nicht authentifiziert programmatischer Aktualisierungen der Richtlinie Objekte und Übergängen zwischen den Modi.

  • Seite 40: Verwenden Des System Zur Sicherung Des System

    • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). In einer Meldung werden Sie aufgefordert, das Systemkennwort erneut einzugeben. Geben Sie das Systemkennwort ein und klicken Sie dann auf OK.

  • Seite 41: Betrieb Mit Aktiviertem Setup-Kennwort

    Drücken Sie <Esc>, um zum System-BIOS-Bildschirm zurückzukehren. Drücken Sie <Esc> noch einmal, und Sie werden durch eine Meldung zum Speichern von Änderungen aufgefordert. Wählen Sie die Option Setup-Kennwort aus, ändern oder löschen Sie das vorhandene Setup-Kennwort, und drücken Sie die Eingabetaste oder die Tabulatortaste.

  • Seite 42: Details Zum Bildschirm "Redundant Os Control" (Redundantes Betriebssystem - Bedienelement)

    Details zum Bildschirm "Redundant OS Control" (Redundantes Betriebssystem – Bedienelement) Die Details zum Bildschirm Redundant OS Control (Redundantes Betriebssystem – Bedienelement) werden nachfolgend erläutert: Option Beschreibung Redundant OS Ermöglicht Ihnen die Auswahl eines Sicherungslaufwerks für die folgenden Geräte: Location • Keine •...

  • Seite 43: Details Zu "Miscellaneous Settings" (Verschiedene Einstellungen)

    Details zu "Miscellaneous Settings" (Verschiedene Einstellungen) Die Details zum Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) werden nachfolgend beschrieben: Option Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System. Asset Tag Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung. Keyboard NumLock Ermöglicht das Festlegen, ob das System mit aktivierter oder deaktivierter Num-Sperre startet.

  • Seite 44: Dell Lifecycle Controller

    Dell Lifecycle Controller Dell Lifecycle Controller (LC) bietet eine erweiterte integrierte Systemverwaltungsfunktionen wie System Bereitstellung, Konfiguration, Aktualisierung, Wartung und Diagnose. LC ist Bestandteil von bandexterne iDRAC-Lösung und Dell System integrierten UEFI (Unified Extensible Firmware Interface) -Anwendungen. Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Systems. Der Dell Lifecycle Controller kann während der Startsequenz gestartet werden und funktioniert unabhängig vom Betriebssystem.

  • Seite 45: Einmaliges Uefi-Startmenü

    Menüelement Beschreibung System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. (Systemdienstprogr amme) Einmaliges UEFI-Startmenü Das einmalige UEFI-Startmenü ermöglicht Ihnen die Auswahl eines Startgeräts. System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: •...

  • Seite 46: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Sicherheitshinweise WARNUNG: Beim Anheben des System sollten Sie sich stets von anderen helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen. WARNUNG: Das Öffnen und Entfernen der Systemabdeckung bei eingeschaltetem System birgt die Gefahr eines elektrischen Schlags.

  • Seite 47: Empfohlene Werkzeuge

    Schalten Sie zuerst die angeschlossenen Peripheriegeräte und dann das System ein. Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: • Schlüssel für das Schloss der Frontverkleidung Dieser Schlüssel wird nur dann benötigt, wenn Ihr System über eine Blende verfügt. •...

  • Seite 48: Installieren Der Frontverkleidung

    Abbildung 17. Entfernen der Frontverkleidung Nächster Schritt Bringen Sie die Frontverkleidung wieder an. Installieren der Frontverkleidung Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Blendenschlüssel ist Teil des Blendenpakets. Schritte Setzen Sie die Blendenhalterungen korrekt ausgerichtet in die Schlitze auf dem Gehäuse ein.

  • Seite 49: Systemstandfüße

    Abbildung 18. Installieren der Frontverkleidung Systemstandfüße Entfernen der Standfüße Voraussetzungen ANMERKUNG: Es wird empfohlen, die Standfüße nur dann zu entfernen, wenn Sie die Standfüße zusammen mit der Rollenbaugruppe austauschen. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.. Legen Sie das System auf einer stabilen, ebenen Fläche auf die Seite. Drehen Sie die Standfüße des Systems nach innen.

  • Seite 50: Installieren Der Standfüße

    Abbildung 19. Entfernen der Standfüße Nächster Schritt Bringen Sie die Standfüße wieder an bzw. bringen Sie die Gleitrollen wieder Installieren der Standfüße Voraussetzungen VORSICHT: Die Standfüße können an einem eigenständigen Tower-System angebracht werden, um das System zu stabilisieren. Ein instabiles System kann umkippen und dabei den Benutzer verletzen und/oder das System beschädigen. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 51: Gleitrollen - Optional

    Abbildung 20. Installieren der Standfüße Nächste Schritte Stellen Sie das System aufrecht auf eine ebene, stabile Arbeitsfläche und drehen Sie die Standfüße nach außen. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Gleitrollen – optional Entfernen von Gleitrollen Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 52: Installieren Von Gleitrollen

    Nächster Schritt Bringen Sie die Gleitrollen wieder an bzw. bringen Sie die Standfüße wieder Installieren von Gleitrollen Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Legen Sie das System auf einer stabilen, ebenen Fläche auf die Seite. Falls installiert, entfernen Sie die Standfüße des Systems.

  • Seite 53: Systemabdeckung

    Abbildung 21. Installieren von Gleitrollen Nächster Schritt Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung.

  • Seite 54: Installieren Der Systemabdeckung

    Abbildung 22. Entfernen der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Entfernen Sie die Frontverkleidung. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

  • Seite 55: Kühlgehäuse

    Abbildung 23. Installieren der Systemabdeckung Nächste Schritte Stellen Sie das System aufrecht auf eine ebene, stabile Fläche. Bringen Sie die Frontverkleidung an. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen...

  • Seite 56: Installieren Des Kühlgehäuses

    Abbildung 24. Entfernen des Kühlgehäuses Nächster Schritt Bauen Sie das Kühlgehäuse wieder ein. Installieren des Kühlgehäuses Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Falls zutreffend, verlegen Sie die Kabel im Inneren des Systems entlang der Systemwand und befestigen Sie die Kabel mit der Kabelhalteklammer.

  • Seite 57: Eingriffschalter

    Abbildung 25. Installieren des Kühlgehäuses Nächste Schritte Bringen Sie die Systemabdeckung Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Eingriffschalter Entfernen des Eingriffsschalters Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 58: Installieren Des Eingriffsschalters

    Abbildung 26. Entfernen des Eingriffsschalters Nächster Schritt Setzen Sie den Eingriffsschalter wieder ein. Installieren des Eingriffsschalters Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Schritte Schieben Sie den Eingriffsschalter korrekt ausgerichtet in den Steckplatz im System. Verbinden Sie den Stecker des Eingriffsschalterkabels mit dem Anschluss für den Eingriffsschalter auf der Systemplatine.

  • Seite 59: Laufwerke

    Abbildung 27. Installieren des Eingriffsschalters Nächste Schritte Installieren Sie das Kühlgehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 60: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 28. Entfernen eines Laufwerkplatzhalters ANMERKUNG: Das Verfahren zum Entfernen eines 2,5-Zoll-Laufwerkplatzhalters ist gleich dem Verfahren zum Entfernen eines 3,5-Zoll-Laufwerkplatzhalters. Nächster Schritt Setzen Sie das Laufwerk wieder ein oder setzen Sie einen Laufwerkplatzhalter ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensanweisungen unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 61: Entfernen Eines Laufwerkträgers

    Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Laufwerkträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Entfernen Sie die Frontverkleidung. Bereiten Sie das Laufwerk mithilfe der Managementsoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts- oder Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn die Laufwerkanzeigen nicht leuchten, ist das Laufwerk für das Entfernen bereit.

  • Seite 62: Installieren Des Laufwerkträgers

    Installieren des Laufwerkträgers Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Der kombinierte Einsatz von SAS- und SATA-Laufwerken innerhalb des gleichen RAID-Volumes wird nicht unterstützt.

  • Seite 63: Entfernen Des Laufwerks Aus Dem Laufwerkträger

    Abbildung 31. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie die Frontverkleidung Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Laufwerks aus dem Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerkträgern aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt.

  • Seite 64: Installieren Eines Laufwerks In Einem Laufwerkträger

    Abbildung 32. Entfernen des Laufwerks aus dem Laufwerkträger Nächster Schritt Setzen Sie das Laufwerk wieder in den Laufwerkträger ein. Installieren eines Laufwerks in einem Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 65: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerkadapter

    Abbildung 33. Installieren eines Laufwerks im Laufwerkträger. Nächste Schritte Ersetzen Sie den Laufwerksträger. Bringen Sie die Frontverkleidung an. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerkadapter Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 66: Installieren Eines 2,5-Zoll-Laufwerks Im 3,5-Zoll-Laufwerkadapter

    Abbildung 34. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerkadapter Nächster Schritt Setzen Sie wieder ein 2,5-Zoll-Laufwerk im 3,5-Zoll-Laufwerkadapter ein. Installieren eines 2,5-Zoll-Laufwerks im 3,5-Zoll- Laufwerkadapter Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Richten Sie die Schraubenöffnungen des 2,5-Zoll-Laufwerks auf die Löcher am 3,5-Zoll-Laufwerkadapters aus. Ziehen Sie die Schrauben, mit denen das Laufwerk am 3,5-Zoll-Laufwerkadapter befestigt wird, mit einem Kreuzschlitzschraubendreher (Nr.

  • Seite 67: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger

    Abbildung 35. Installieren eines 2,5-Zoll-Laufwerks im 3,5-Zoll-Laufwerkadapter Nächste Schritte Installieren Sie den 3,5-Zoll-Laufwerkadapter im 3,5-Zoll-Laufwerkträger. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5- Zoll-Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 68: Installieren Eines 3,5-Zoll-Laufwerkadapters In Einem 3,5-Zoll-Laufwerkträger

    Abbildung 36. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Nächster Schritt Setzen Sie wieder einen 3,5-Zoll-Laufwerkadapter in einen 3,5-Zoll-Laufwerkträger ein. Installieren eines 3,5-Zoll-Laufwerkadapters in einem 3,5-Zoll- Laufwerkträger Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks auf die Rückseite des Laufwerkträgers ausgerichtet ist.

  • Seite 69: Optisches Laufwerk Und Bandlaufwerke

    Abbildung 37. Installieren eines 3,5-Zoll-Laufwerkadapters im 3,5-Zoll-Laufwerkträger Nächste Schritte Setzen Sie wieder einen 3,5-Zoll-Laufwerkträger im System ein. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Optisches Laufwerk und Bandlaufwerke Entfernen des Platzhalters für ein optisches Laufwerk oder Bandlaufwerk Voraussetzungen ANMERKUNG:...

  • Seite 70: Installieren Des Platzhalters Für Ein Optisches Laufwerk Oder Bandlaufwerk

    Abbildung 38. Entfernen des Platzhalters für das optische Laufwerk oder Bandlaufwerk ANMERKUNG: Um die FCC-Bestimmungen einzuhalten, müssen in leeren Steckplätzen für optische Laufwerke oder Bandlaufwerke Platzhalter installiert werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Führen Sie beim Installieren von Platzhaltern die gleichen Schritte aus.

  • Seite 71: Entfernen Des Optischen Laufwerks

    Abbildung 39. Installieren des Platzhalters für ein optisches Laufwerk oder Bandlaufwerk Nächste Schritte Bringen Sie die Frontverkleidung an. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des optischen Laufwerks Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 72: Installieren Des Optischen Laufwerks

    Abbildung 40. Entfernen des optischen Laufwerks Nächste Schritte Bauen Sie das optische Laufwerk wieder ein. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren des optischen Laufwerks Voraussetzungen Befolgen Sie unbedingt die Verfahrensschritte unter Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 73: Entfernen Des Banklaufwerks

    Abbildung 41. Installieren des optischen Laufwerks Nächste Schritte Bringen Sie die Frontverkleidung an. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Banklaufwerks Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 74: Installieren Des Bandlaufwerks

    Abbildung 42. Entfernen des Banklaufwerks Nächste Schritte Setzen Sie das Bandlaufwerk wieder ein. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren des Bandlaufwerks Voraussetzungen Befolgen Sie unbedingt die Verfahrensschritte unter Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 75: Laufwerkrückwandplatine

    Abbildung 43. Installieren des Bandlaufwerks Nächste Schritte Bringen Sie die Frontverkleidung an. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerkrückwandplatine Details zur Laufwerkrückwandplatine Das System unterstützt die folgende Konfiguration der Rückwandplatine: • SAS/SATA-x8-Rückwandplatine für 3,5-Zoll-Laufwerke ANMERKUNG: Die x8-Rückwandplatine unterstützt auch bis zu acht Hot-Swap-fähige 2,5-Zoll-Festplattenlaufwerke (SAS, SATA oder SSD), eingesetzt in 3,5-Zoll-Laufwerkadapter, die anschließend in den 3,5-Zoll-Laufwerkträgern installiert werden.

  • Seite 76: Entfernen Der Laufwerksrückwandplatine

    Abbildung 44. SAS/SATA-x8-Rückwandplatine für 3,5-Zoll-Laufwerke Stromanschluss P1 des optischen Laufwerks Stromanschluss P4 der Rückwandplatine (BP_PWR) Signalseitenbandanschluss der Rückwandplatine (BP_SIG) Mini SAS SAS_A0 Mini SAS SAS_B0 Entfernen der Laufwerksrückwandplatine Voraussetzungen VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie die Nummer vor dem Entfernen auf dem jeweiligen Laufwerk, damit Sie es wieder an der gleichen Position einsetzen können.

  • Seite 77: Installieren Der Laufwerkrückwandplatine

    Abbildung 45. Entfernen der Laufwerksrückwandplatine Nächste Schritte Setzen Sie wieder eine Laufwerkrückwandplatine ein. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren der Laufwerkrückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 78: Kabelführung Auf Der Rückwandplatine

    Abbildung 46. Installieren der Laufwerkrückwandplatine Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Laufwerke. Bringen Sie die Frontverkleidung an. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Kabelführung auf der Rückwandplatine Abbildung 47. Kabelführung – 8-x-3,5-Zoll-SATA-Laufwerkrückwandplatine Installieren und Entfernen von Systemkomponenten...

  • Seite 79: Laufwerkplatzhalter Für Vier Schächte

    Abbildung 48. Kabelführung – 8-x-3,5-Zoll-SAS/SATA-Laufwerkrückwandplatine mit PERC-Karte Laufwerkplatzhalter für vier Schächte Systeme mit x8-Laufwerkrückwandplatinen, die für Software-RAID konfiguriert sind, unterstützen nur vier Laufwerke. Die übrigen Laufwerkschächte haben einen Laufwerkplatzhalter für vier Schächte vorinstalliert und können nicht mit zusätzlichem Speicherplatz erweitert werden. Entfernen eines Laufwerkplatzhalters für vier Schächte Voraussetzungen VORSICHT:...

  • Seite 80: Installieren Eines Laufwerkplatzhalters Für Vier Schächte

    Abbildung 49. Entfernen eines Laufwerkplatzhalters für vier Schächte Nächster Schritt Setzen Sie wieder einen Laufwerkplatzhalter für vier Schächte ein. Installieren eines Laufwerkplatzhalters für vier Schächte Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 81: Systemspeicher

    Abbildung 50. Installieren eines Laufwerkplatzhalters für vier Schächte Nächste Schritte Installieren Sie die Laufwerksrückwandplatine. Installieren Sie die Laufwerke. Installieren Sie das Kühlgehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Systemspeicher Richtlinien für Systemspeicher Das System unterstützt ungepufferte DDR4-DIMMs (UDIMMs).
  • Seite 82 Abbildung 51. Ansicht des Systemspeichers Tabelle 4. Speicherkanäle Prozessor Kanal 0 Kanal 1 Prozessor 1 Steckplätze A1, A3 Steckplätze A2, A4 Die folgende Tabelle enthält die Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen: Tabelle 5. Speicherbelegung DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Kanal Spannung...

  • Seite 83: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: Wenn die Speicherkonfigurationen Ihres Systems diese Richtlinien nicht erfüllen, kann es passieren, dass Ihr System nicht startet, während der Speicherkonfiguration nicht reagiert oder nur mit reduziertem Speicher betrieben wird.

  • Seite 84: Entfernen Eines Speichermoduls

    Entfernen eines Speichermoduls Voraussetzungen WARNUNG: Lassen Sie die Speichermodule ausreichend lange abkühlen nach dem Ausschalten des Systems. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt mit Komponenten auf den Speichermodulen. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, wenn Prozessor 1 und Prozessor 2 installiert sind, müssen Speichermodulplatzhalter in den nicht belegten Speichersockeln installiert werden.
  • Seite 85 Installieren Sie das Kühlgehäuse. Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Rändern an und achten Sie darauf, die Mitte des Speichermoduls und die metallenen Anschlusskontakte nicht zu berühren. VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul;...

  • Seite 86: Lüfter

    Lüfter Entfernen des internen Lüfters Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem internem Lüfter. Das System kann andernfalls überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. VORSICHT: Betreiben Sie das System nicht länger als 5 Minuten mit entfernter Systemabdeckung. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 87: Optionaler Interner Usb-Speicherstick

    Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. Schritte Richten Sie die vier Laschen des Lüfters auf die vier Aussparungen an der Systemwand aus. Drücken und schieben Sie den Lüfter in die Aussparungen, bis die Freigabelasche einrastet. Verbinden Sie den Stecker des Lüfterstromkabels mit dem Anschluss auf der Systemplatine.

  • Seite 88: Erweiterungskarten

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, siehe Abschnitt Troubleshooting für Erweiterungskarten im Dell EMC PowerEdge Servers Troubleshooting Guide (Fehlerbehebungshandbuch für Dell EMC PowerEdge Server) unter Dell.com/poweredgemanuals. Erweiterungskarten-Richtlinien Die folgende Tabelle beschreibt die Reihenfolge bei der Installation von Erweiterungskarten, die eingehalten werden muss, um ordnungsgemäße Kühlung und mechanische Eignung sicherzustellen.

  • Seite 89: Entfernen Einer Erweiterungskarte

    Kartenp Kategorie Kartentyp Formfaktor Steckplatzpri Maximal riorität orität zulässig Netzwerkadapter Dual-Port-10-Gbit-Netzwerkkarten Volle Bauhöhe 1, 2 (Intel) Netzwerkadapter 10-GBT-NICs (Intel) Volle Bauhöhe 1, 2 FC8-HBAs Volle Bauhöhe 1, 2 Interner Speicher BOSS Volle Bauhöhe 1,2,4 Interner Speicher BOSS2 Volle Bauhöhe 1,2,4 Netzwerkadapter 1-Gb-NICs mit vier Ports (Broadcom) Volle Bauhöhe...
  • Seite 90 Abbildung 56. Entfernen einer Erweiterungskarte Abbildung 57. Entfernen des Abdeckblechs Fassen Sie die Erweiterungskarte an den Kanten an und ziehen Sie die Karte nach oben, um sie aus dem Erweiterungskartenanschluss und dem System zu entfernen. Installieren Sie die Abdeckbleche, indem Sie die folgenden Schritte ausführen: Richten Sie die das Abdeckblech der Erweiterungskarte auf den Steckplatz im System aus.

  • Seite 91: Installieren Einer Erweiterungskarte

    Nächste Schritte Setzen Sie wieder eine Erweiterungskarte ein. Installieren Sie das Kühlgehäuse. Installieren einer Erweiterungskarte Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Schritte Öffnen Sie den Erweiterungskartenriegel. Entfernen Sie die vorhandene Erweiterungskarte bzw.

  • Seite 92: M.2-Ssd-Modul

    Abbildung 59. Einsetzen des Abdeckblechs Verbinden Sie die Datenkabel mit der Erweiterungskarte. Nächste Schritte Installieren Sie das Kühlgehäuse. Verbinden Sie die Kabel mit der Erweiterungskarte. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 93: Installieren Des M.2-Ssd-Moduls

    Abbildung 60. Entfernen des M.2-SSD-Moduls Nächster Schritt Setzen Sie das M.2-SSD-Modul wieder ein. Installieren des M.2-SSD-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie die BOSS-Karte.

  • Seite 94: Optionales Idsdm- Oder Vflash-Modul

    Abbildung 61. Installieren des M.2-SSD-Moduls Nächste Schritte Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Entfernen einer Erweiterungskarte. Installieren Sie das Kühlgehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 95: Installieren Der Optionalen Idsdm- Oder Vflash-Karte

    Schritt Greifen Sie die Zuglasche und ziehen Sie die IDSDM/vFlash-Karte daran aus dem System. Nächster Schritt ANMERKUNG: Wenn Sie das IDSDM- oder vFlash-Modul austauschen, entfernen Sie die MicroSD-Karten. Setzen Sie das IDSDM/vFlash-Modul wieder ein. Installieren der optionalen IDSDM- oder vFlash-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

  • Seite 96: Entfernen Der Mikro-Sd-Karte

    Entfernen der Mikro-SD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie das IDSDM- bzw. vFlash-Modul. Schritte Suchen Sie den Steckplatz für microSD-Karten auf dem vFlash/IDSDM-Modul und drücken Sie auf die Karte, um sie teilweise aus dem Steckplatz zu lösen.
  • Seite 97 Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie das IDSDM- bzw. vFlash-Modul. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Port für die interne SD-Karte) im System-Setup aktiviert ist.

  • Seite 98: Prozessor Und Kühlkörper

    Prozessor und Kühlkörper Entfernen des Kühlkörpers Voraussetzungen WARNUNG: Der Kühlkörper fühlt sich nach dem Ausschalten des Systems möglicherweise noch eine Zeit lang heiß an. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 99: Entfernen Des Prozessors

    Abbildung 65. Entfernen des Kühlkörpers Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper austauschen, Setzen Sie wieder einen Kühlkörper ein. Andernfalls: Entfernen Sie den Prozessor. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Prozessors Voraussetzungen WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß...

  • Seite 100: Einbauen Des Prozessors

    Abbildung 66. Entfernen des Prozessors VORSICHT: Berühren Sie nicht die Stifte des Prozessorsockels, denn diese sind sehr empfindlich und könnten dauerhaft beschädigt werden. Achten Sie sorgfältig darauf, diese Kontaktstifte beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. Nächste Schritte Setzen Sie den Prozessor wieder im Prozessor- und Kühlkörpermodul ein.

  • Seite 101: Einsetzen Des Kühlkörpers

    Nächste Schritte Setzen Sie den Kühlkörper ein. Bauen Sie das Kühlgehäuse wieder ein. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Einsetzen des Kühlkörpers Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 102 ANMERKUNG: Die Spritze für die Wärmeleitpaste ist nur zum einmaligen Gebrauch bestimmt. Entsorgen Sie die Spritze nach der Verwendung. Richten Sie die Schrauben am Kühlkörper auf die Stege an der Systemplatine aus. VORSICHT: Bei der Installation des Kühlkörpers muss der Luftstrompfeil in Richtung der Rückseite des Systems zeigen. Verwenden Sie einen Kreuzschlitzschraubendreher (Nr.

  • Seite 103: Netzteil

    Netzteil ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Technische Daten. Entfernen des Netzteilplatzhalters Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritt Entfernen Sie den Netzteilplatzhalter aus dem Schacht, indem Sie den Platzhalter herausziehen. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein.

  • Seite 104: Entfernen Eines Redundanten Wechselstrom-Netzteils

    Abbildung 71. Einsetzen des Netzteilplatzhalters Entfernen eines redundanten Wechselstrom-Netzteils Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Trennen Sie das Stromkabel von der Stromquelle sowie von dem Netzteil, das Sie entfernen möchten, und lösen Sie die Kabel aus dem Riemen am Netzteilgriff. Schritt Drücken Sie auf den orangefarbenen Freigabehebel und schieben Sie das Netzteil am Netzteilgriff aus dem System heraus.

  • Seite 105: Installieren Eines Redundanten Wechselstromnetzteils

    Abbildung 72. Entfernen eines redundanten Netzteils Nächster Schritt Installieren Sie das Netzteil oder Netzteilplatzhalter. Installieren eines redundanten Wechselstromnetzteils Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.

  • Seite 106: Entfernen Eines Verkabelten Netzteils

    Abbildung 73. Installieren eines redundanten Netzteils Nächster Schritt Schließen Sie das Netzkabel an das Netzteil und an eine Steckdose an. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band. ANMERKUNG: Wenn Sie ein neues Netzteil einbauen bzw. bei laufendem Betrieb austauschen oder hinzufügen, lassen Sie dem System einige Sekunden Zeit, um das Netzteil zu erkennen und seinen Status zu ermitteln.

  • Seite 107: Installieren Eines Verkabelten Netzteils

    Abbildung 74. Entfernen eines verkabelten Netzteils Nächster Schritt Setzen Sie wieder ein verkabeltes Netzteil ein. Installieren eines verkabelten Netzteils Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Nehmen Sie das Ersatznetzteil aus der Verpackung. Schritte Schieben Sie das Netzteil in den Netzeilschacht des Gehäuses, bis das Netzteil vollständig eingesetzt ist. Befestigen Sie das Netzteil am System, indem Sie die Schraube festziehen.

  • Seite 108: Stromzwischenplatine

    Abbildung 75. Installieren eines verkabelten Netzteils Nächster Schritt Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Stromzwischenplatine Entfernen der Stromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 109: Installieren Der Stromzwischenplatine

    Abbildung 76. Entfernen der Stromzwischenplatine Nächster Schritt Setzen Sie die Stromzwischenplatine (PIB) wieder ein. Installieren der Stromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Netzteileinheiten. Entfernen Sie das Kühlgehäuse.

  • Seite 110: Systembatterie

    Nächste Schritte Installieren Sie das Kühlgehäuse. Setzen Sie die Netzteile wieder ein. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus.

  • Seite 111: Systemplatine

    Abbildung 79. Installieren der Systembatterie Nächste Schritte Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Rufen Sie das System-Setup auf und überprüfen Sie die einwandfreie Funktion der Batterie. Geben Sie in den Feldern Time (Uhrzeit) und Date (Datum) im System-Setup das richtige Datum und die richtige Uhrzeit ein. Beenden Sie das System Setup.
  • Seite 112 Interner Lüfter Erweiterungskarten, falls installiert vFlash/IDSDM-Modul Interner USB-Stick, falls installiert Prozessoren und Kühlkörper VORSICHT: Um Schäden an den Prozessorenstiften beim Austausch einer fehlerhaften Systemplatine zu vermeiden, stellen Sie sicher, dass der Prozessorsockel mit der Schutzkappe des Prozessors abgedeckt wird. Speichermodule Schritte Trennen Sie alle Kabel von der Systemplatine.

  • Seite 113: Einsetzen Der Systemplatine

    Abbildung 81. Entfernen der Systemplatine Nächster Schritt Setzen Sie die (neue) Systemplatine ein. Einsetzen der Systemplatine Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.

  • Seite 114: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    Abbildung 82. Einsetzen der Systemplatine Nächste Schritte Installieren Sie die folgenden Komponenten: Trusted Platform Module (TPM) ANMERKUNG: Ist das TPM-Plug-in-Modul einmal mit der Systemplatine verbunden, kann es nicht mehr von ihr getrennt werden. Ein neues TPM-Plug-in-Modul wird für alle neuen Systemplatinen bereitgestellt, sofern ein TPM- Plug-in-Modul installiert war.

  • Seite 115: Manuelles Aktualisieren Der Service-Tag-Nummer

    Sicherungsgerät gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer dazu auf, die Sicherungsinformationen wiederherzustellen. Nachfolgend finden Sie eine Liste der verfügbaren Optionen: • Drücken Sie Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. •...

  • Seite 116: Installieren Des Tpm-Moduls

    Entfernen des TPM Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. Drücken Sie die Kunststoffniete vom TPM-Anschluss weg und drehen Sie sie 90°...

  • Seite 117: Initialisieren Des Tpm 1.2 Für Txt-Benutzer

    Initialisieren des TPM 1.2 für TXT-Benutzer Drücken Sie beim Systemstart auf F2, um das System-Setup aufzurufen. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option TPM Security (TPM-Sicherheit) On with Preboot Measurements (Eingeschaltet mit Vorstart-Messungen) aus.

  • Seite 118: Installieren Der Bedienfeldbaugruppe

    Schieben Sie das Bedienfeld aus dem System heraus. Um das Informationsschild zu entfernen, führen Sie die folgenden Schritte durch: Finden Sie die Laschen am Informations-Tag. b Drücken Sie das Infoschild aus der Aussparung, um es vom Bedienfeld zu entfernen. Abbildung 84. Entfernen der Bedienfeldbaugruppe ANMERKUNG: Bewahren Sie das Informations-Tag auf, um es in das neue Bedienfeld einzusetzen.
  • Seite 119 Abbildung 85. Installieren der Bedienfeldbaugruppe Nächster Schritt Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...

  • Seite 120: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Jumper auf der Systemplatine Hilfe des Systems zu deaktivieren und Setup-Kennwörter . Sie müssen wissen die Anschlüsse auf der Systemplatine Komponenten zu installieren und Kabel korrekt.

  • Seite 121: Jumper Und Anschlüsse Auf Der Systemplatine

    Jumper und Anschlüsse auf der Systemplatine Abbildung 86. Jumper und Anschlüsse auf der Systemplatine T340 Tabelle 9. Systemplatinenanschlüsse Element Anschluss Beschreibung FP_USB USB-Anschluss auf der Vorderseite PIB_CONN Anschluss für Stromzwischenplatinensignal BP_SIG Signalanschluss der Rückwandplatine Steckplatz 1 PCIE_G3_X8 CPU PCIe-Kartenanschluss 1 Slot 2 PCIE_G3_X8 (CPU) PCIe-Kartenanschluss 2 Slot 3 PCIE_G3_X1 (PCH)

  • Seite 122: Jumper-Einstellungen Auf Der Systemplatine

    Element Anschluss Beschreibung INT_USB_3.0 USB intern Slot 4 PCIE_G3_X4 (PCH) PCIe-Kartenanschluss 4 T_INTRUSION Anschluss für Gehäuseeingriffschalter SYS_FAN Lüfter CPU-Netzanschluss (P2) A1, A2, A3, A4 Speichermodulsockel System-Stromversorgung P1 SATA 0-3 Mini-SAS-Anschluss SATA_ODD/SSD Anschluss für optisches Laufwerk PWR_EVNT Ereignisprotokoll der Stromversorgung J_SATA_2 SATA-Anschluss 2 Prozessor NVRAM_CLR...

  • Seite 123: Deaktivieren Vergessener Kennworte

    Deaktivieren vergessener Kennworte Zu den Software-Sicherheitsfunktionen des Systems gehören ein Systemkennwort und ein Setup-Kennwort. Mithilfe des Kennwort- Jumpers werden die Kennwortfunktionen aktiviert bzw. deaktiviert und alle zurzeit verwendeten Kennwörter gelöscht. Voraussetzung VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden.

  • Seite 124: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Prozessor – Technische Daten • Unterstützte Betriebssysteme • PSU – Technische Daten • Kühlungslüfter – Technische Daten •...

  • Seite 125: Gehäuseabmessungen

    Gehäuseabmessungen Abbildung 87. Gehäuseabmessungen Tabelle 11. Gehäuseabmessungen des Dell EMC PowerEdge T340 Systems Mit Blende: 218 mm ( 8,58 307,9 mm 430,3 mm 443,3 mm 471,3 mm 545,4 mm 589,1 mm 14,1 mm inches). (12,12 Zoll) ( 16,94 inches). ( 17,45 inches).

  • Seite 126: Unterstützte Betriebssysteme

    Bereichseinst ellung Kühlungslüfter – Technische Daten Das Dell EMC PowerEdge T340 System unterstützt einen (1) Lüfter für die Kühlung des Systems. ANMERKUNG: Verwenden Sie bei der Auswahl und dem Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu überprüfen und eine optimale Energienutzung zu gewährleisten.

  • Seite 127: Erweiterungskarte - Technische Daten

    Erweiterungskarte – Technische Daten Das Dell EMC PowerEdge T340 System unterstützt bis zu vier PCI-Express-Karten (PCIe-Karten) der 3. Generation. Tabelle 15. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe-Steckplatz Prozessoranbindung PCIe-Steckplatzhöhe PCIe-Steckplatzlänge Steckplatzbreite Steckplatz 1 (Gen3) Prozessor Volle Bauhöhe Halbe Baulänge x8-Link in x8-Steckplatz...

  • Seite 128: Optische Laufwerke

    Das Dell EMC PowerEdge T340 System unterstützt bis zu zwei 10/100/1000-Mbps-Netzwerkschnittstellen-Controller-Ports (NIC-Ports) auf der Rückseite. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge T340System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. Technische Daten...

  • Seite 129: Vga-Ports - Technische Daten

    VGA-Ports – Technische Daten Das Dell EMC PowerEdge T340 System unterstützt zwei 15-polige VGA-Ports, d. h. jeweils einen VGA-Port auf der Vorder- und Rückseite des Systems. IDSDM-Modul Das Dell EMC PowerEdge T340 System unterstützt optionale interne Zweifach-SD-Module (Internal Dual SD Module, IDSDM).
  • Seite 130 Tabelle 22. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F) Dauerbetrieb (für Höhen unter 950 m oder 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte 3.117 Fuß) Frischluft Weitere Informationen zur Frischluftkühlung finden Sie im Abschnitt Erweiterte Betriebstemperatur.

  • Seite 131: Standardbetriebstemperatur

    Tabelle 27. Herabstufung der Betriebstemperatur – Technische Daten Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Die maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß). 35–40 °C (95–104 °F) Die maximale Temperatur verringert sich um 1 °C/175 m (1 °F/319 Fuß) oberhalb von 950 m (3.117 Fuß).

  • Seite 132: Beschränkungen Für Die Erweiterte Betriebstemperatur

    Beschränkungen für die erweiterte Betriebstemperatur • Bei Temperaturen unter 5 °C darf kein Kaltstart des Systems durchgeführt werden. • Die angegebene Betriebstemperatur für Frischluftkühlung gilt für eine maximale Höhe von 950 m. • Es sind zwei redundante Netzteile erforderlich. • Kühlungsredundanz wird nicht unterstützt, da sich nur ein Lüfter im System befindet.
  • Seite 133 Tabelle 31. Gasförmige Verschmutzung – Technische Daten Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-1985. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß AHSRAE TC9.9. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Technische Daten...

  • Seite 134: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Anzeigecodes für ein nicht redundantes verkabeltes Netzteil • Anzeigecodes des Netzteils •...

  • Seite 135: Nic-Anzeigecodes

    Tabelle 33. iDRAC Direct-LED-Anzeigecodes iDRAC Direct-LED- Zustand Anzeigecode Zwei Sekunden lang stetig Weist darauf hin, dass der Laptop bzw. das Tablet angeschlossen ist. grün Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop bzw. das angeschlossene Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Wird ausgeschaltet...

  • Seite 136: Anzeigecodes Für Ein Nicht Redundantes Verkabeltes Netzteil

    Anzeigecodes für ein nicht redundantes verkabeltes Netzteil Drücken Sie den Knopf für die Selbstdiagnose, um am nicht redundanten verkabelten Netzteil (PSU) des Systems einen schnellen Funktionstest durchzuführen. Abbildung 90. Statusanzeige und Selbstdiagnosetaste eines nicht redundanten verkabelten Wechselstrom-Netzteils Selbstdiagnosetaste Statusanzeige des Wechselstrom-Netzteils Tabelle 35.

  • Seite 137: Laufwerksanzeigecodes

    Tabelle 36. Statusanzeigecodes des Wechselstrom-Netzteils Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Nicht leuchtend Das Netzteil wird nicht mit Strom versorgt. Grün blinkend Wenn die Firmware des Netzteils aktualisiert wird, blinkt der Netzteilgriff grün.

  • Seite 138: Verwenden Der Systemdiagnose

    Abbildung 92. Laufwerkanzeigen auf dem Laufwerk und der Rückwandplatine des mittleren Laufwerkfachs LED-Anzeige für Laufwerkaktivität LED-Anzeige für Laufwerkstatus Etikett für Laufwerkkapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. Tabelle 37. Laufwerksanzeigecodes Anzeigecodes zum Laufwerkstatus Zustand Blinkt zweimal pro Sekunde grün...

  • Seite 139: Integrierte Dell-Systemdiagnose

    Integrierte Dell-Systemdiagnose ANMERKUNG: Die integrierte Dell-Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Pre-boot System Assessment) bezeichnet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte mit folgenden Funktionen: • Tests automatisch oder in interaktivem Modus durchführen • Tests wiederholen •...

  • Seite 140: Wie Sie Hilfe Bekommen

    Wie Sie Hilfe bekommen Themen: • Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer • Kontaktaufnahme mit Dell • Zugriff auf Systeminformationen mithilfe von QRL • Automatischer Support über SupportAssist Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer Für dieses Produkt werden in bestimmten Ländern Rücknahme- und Recycling-Services angeboten.

  • Seite 141: Quick Resource Locator Für Das Dell Emc Poweredge T340 System

    übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •...
  • Seite 142 Auf welche dieser Vorteile Sie Anspruch haben, hängt davon ab, welchen Dell EMC Service Sie für Ihr Gerät erworben haben. Weitere Informationen über SupportAssist erhalten Sie auf Dell.com/supportassist. Wie Sie Hilfe bekommen...

  • Seite 143: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 144 Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme von Dell.com/openmanagemanuals Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.

Inhaltsverzeichnis
