Option für den Einbau in Racks von Drittanbietern für PowerMax 2000
Anforderungen an den Computerraum
Anforderungen für Racks von Kunden

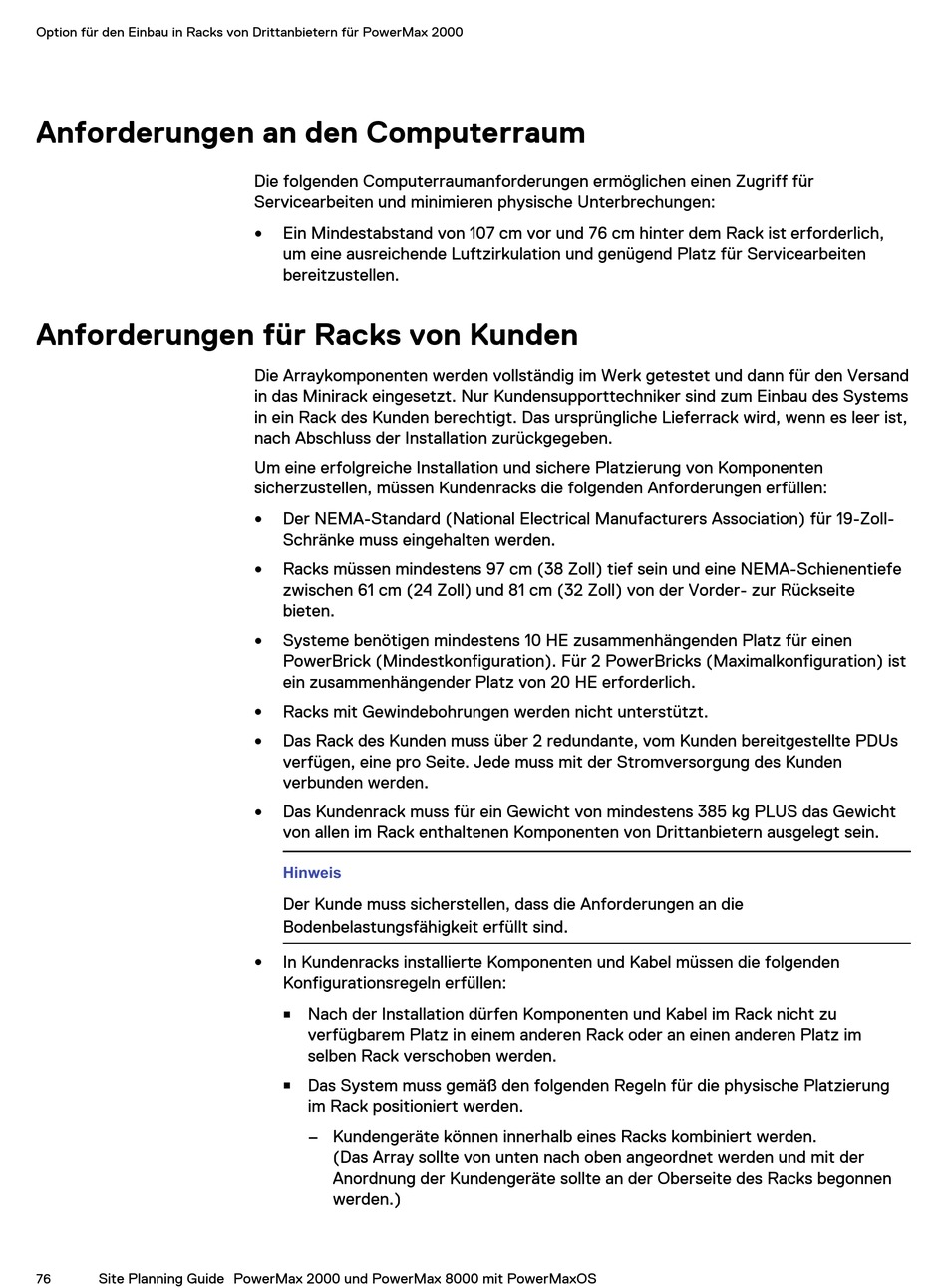

Site Planning Guide PowerMax 2000 und PowerMax 8000 mit PowerMaxOS
76
Die folgenden Computerraumanforderungen ermöglichen einen Zugriff für
Servicearbeiten und minimieren physische Unterbrechungen:
Ein Mindestabstand von 107 cm vor und 76 cm hinter dem Rack ist erforderlich,
l
um eine ausreichende Luftzirkulation und genügend Platz für Servicearbeiten
bereitzustellen.
Die Arraykomponenten werden vollständig im Werk getestet und dann für den Versand
in das Minirack eingesetzt. Nur Kundensupporttechniker sind zum Einbau des Systems
in ein Rack des Kunden berechtigt. Das ursprüngliche Lieferrack wird, wenn es leer ist,
nach Abschluss der Installation zurückgegeben.
Um eine erfolgreiche Installation und sichere Platzierung von Komponenten
sicherzustellen, müssen Kundenracks die folgenden Anforderungen erfüllen:
Der NEMA-Standard (National Electrical Manufacturers Association) für 19-Zoll-
l
Schränke muss eingehalten werden.
Racks müssen mindestens 97 cm (38 Zoll) tief sein und eine NEMA-Schienentiefe
l
zwischen 61 cm (24 Zoll) und 81 cm (32 Zoll) von der Vorder- zur Rückseite
bieten.
Systeme benötigen mindestens 10 HE zusammenhängenden Platz für einen
l
PowerBrick (Mindestkonfiguration). Für 2 PowerBricks (Maximalkonfiguration) ist
ein zusammenhängender Platz von 20 HE erforderlich.
Racks mit Gewindebohrungen werden nicht unterstützt.
l
Das Rack des Kunden muss über 2 redundante, vom Kunden bereitgestellte PDUs
l
verfügen, eine pro Seite. Jede muss mit der Stromversorgung des Kunden
verbunden werden.
Das Kundenrack muss für ein Gewicht von mindestens 385 kg PLUS das Gewicht
l
von allen im Rack enthaltenen Komponenten von Drittanbietern ausgelegt sein.
Hinweis
Der Kunde muss sicherstellen, dass die Anforderungen an die
Bodenbelastungsfähigkeit erfüllt sind.
In Kundenracks installierte Komponenten und Kabel müssen die folgenden
l
Konfigurationsregeln erfüllen:
Nach der Installation dürfen Komponenten und Kabel im Rack nicht zu
n
verfügbarem Platz in einem anderen Rack oder an einen anderen Platz im
selben Rack verschoben werden.
Das System muss gemäß den folgenden Regeln für die physische Platzierung
n
im Rack positioniert werden.
– Kundengeräte können innerhalb eines Racks kombiniert werden.
(Das Array sollte von unten nach oben angeordnet werden und mit der
Anordnung der Kundengeräte sollte an der Oberseite des Racks begonnen
werden.)
