Anschließen
Sichere Sensoren und Aktuatoren anschließen
Sichere Ausgänge (FDX)

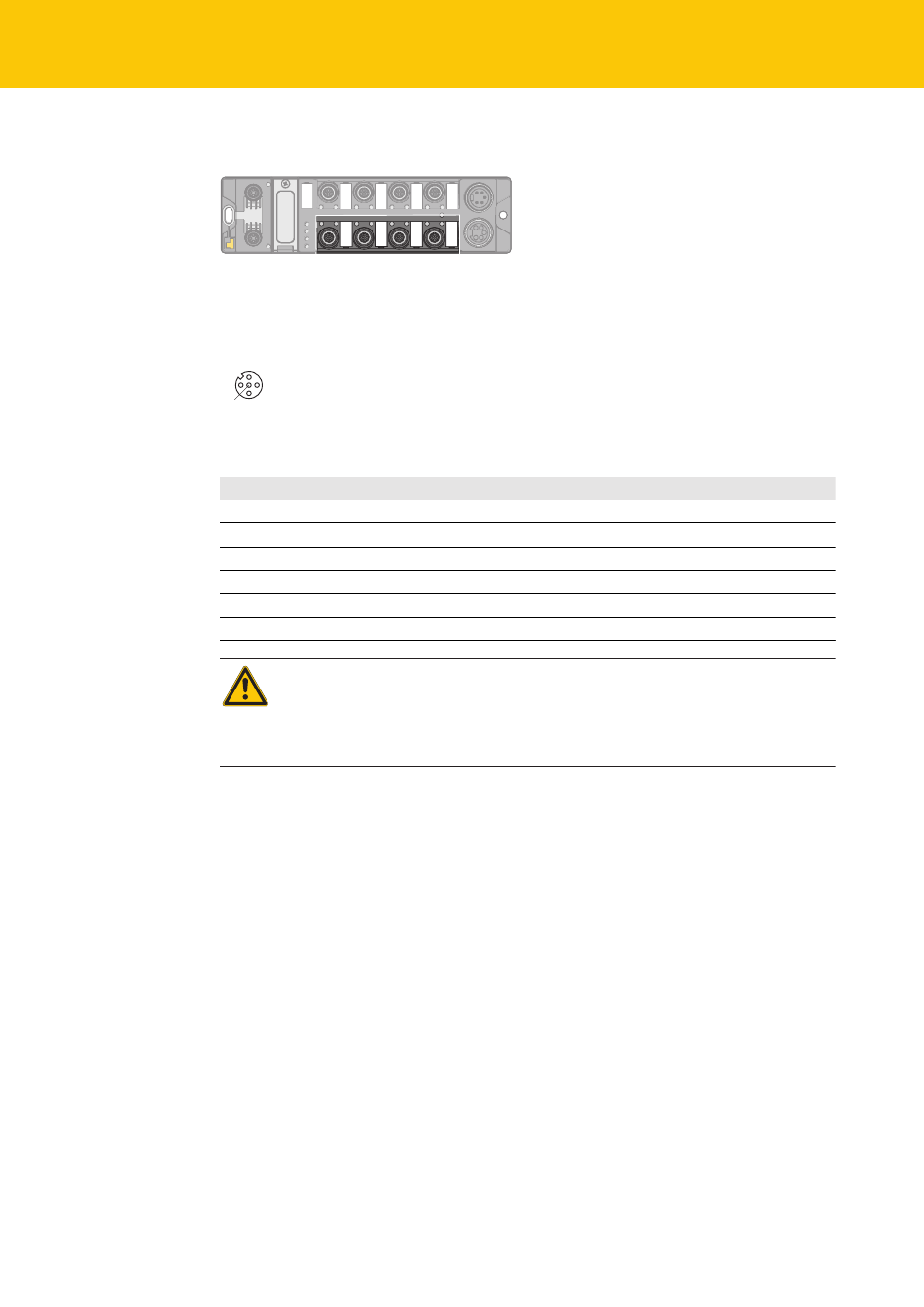

Abb. 16: M12-Steckverbinder, sichere Ein-/ Ausgänge (FDX)
„
Sensoren und Aktuatoren gemäß Pinbelegung an das Gerät anschließen.
v
2
1
5 4
Abb. 17: Pinbelegung C4...C7, FDX
Signal
VAUX1/T1
FDO-/FDI (T2)
GND (V1)
FDO+/FDI (T1)
T2
FE
22
1 = V 1/T1
aux
2 = FDO-/FDI (T2)
3 3 = GND (V1)
4 = FDO+/FDI (T1)
5 = T2
Bedeutung
Sensorversorgung/Testimpuls 1
Digitalausgang/Digitaleingang 1 (M)
Ground V1
Digitalausgang/Digitaleingang 2 (P)
Testimpuls 2
FE ist mit dem Gewinde des M12-Steckverbinders verbunden.
GEFAHR
Anschluss flinker Lasten
Lebensgefahr durch Fehlschaltung
„ Lasten mit mechanischer oder elektrischer Trägheit verwenden. Positive und
negative Testpulse müssen toleriert werden.
