Schritt Handlung

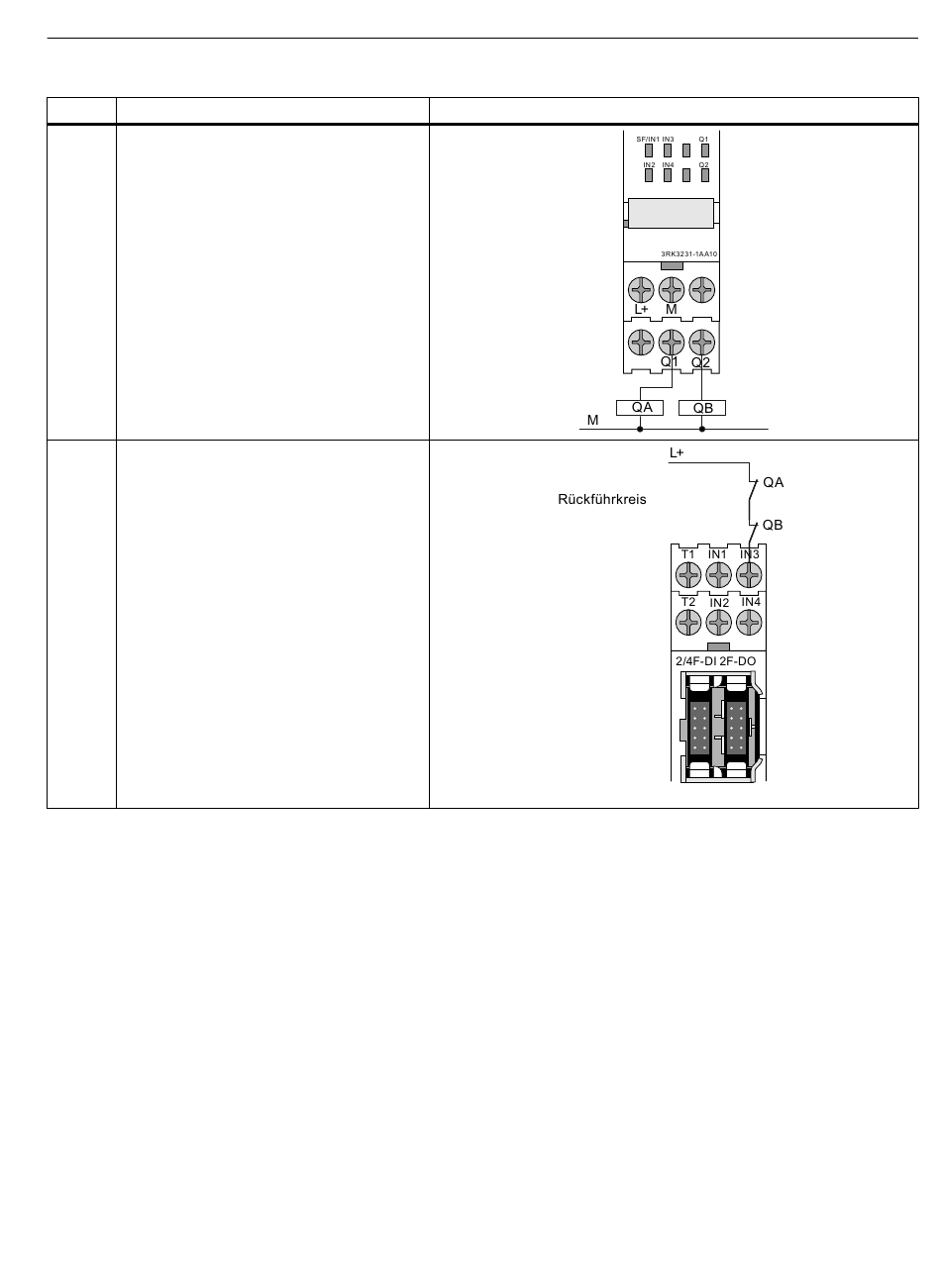

8 Schließen Sie die Schütze QA und QB am
Erweiterungsmodul 2/4 F‑DI 2F‑DO an, mit:
• Schütz / Spule QA: Klemme Q1
• Schütz / Spule QB: Klemme Q2
9 Schließen Sie den Rückführkreis der Schütze
QA und QB am Erweiterungsmodul
2/4 F‑DI 2F‑DO an, mit:
• Schütz / Öffner QA / QB: Klemme IN3
Modulares Sicherheitssystem SIRIUS 3RK3
Gerätehandbuch, 07/2020, NEB926253001000/RS-AC/006
Ergebnis
Getting Started mit MSS 3RK3 Basic
4.5 Verdrahten des MSS 3RK3 Basic
