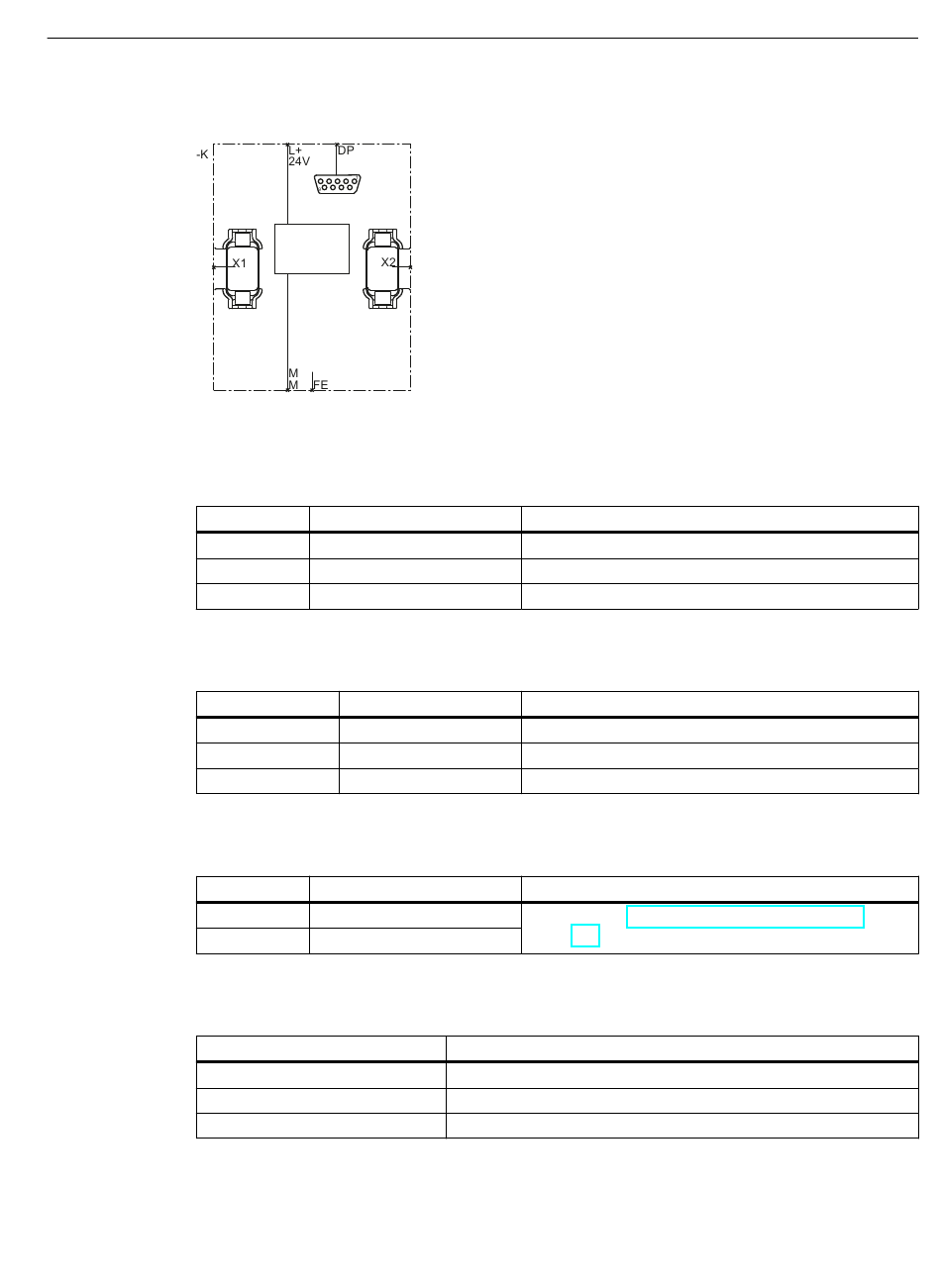

Geräteschaltplan
Bild 5-20
Klemmenbezeichnungen des Interfacemoduls DP-Interface
Klemme
L+
M
FE
Schnittstellen des Interfacemoduls DP-Interface
Schnittstelle
X1
X2
PROFIBUS DP
Bedienelemente des Interfacemoduls DP-Interface
Element
SET
MODE
Anzeigeelemente des Interfacemoduls DP-Interface
Element
DEVICE
BF
SF
Modulares Sicherheitssystem SIRIUS 3RK3
Gerätehandbuch, 07/2020, NEB926253001000/RS-AC/006
Geräteschaltplan DP-Interface
Bedeutung
Spannungsversorgung
Masse
Funktionserde
Bedeutung
Geräteschnittstelle
Systemschnittstelle
9-polige SUB‑D-Buchse
Bedeutung
Bedienen des Displays
Bedienen des Displays
Bedeutung
Gerätezustand
Busfehler
Sammelfehler
Beschreibung der Hardware
5.1 Beschreibung der einzelnen Module
Erläuterung
DC 24 V
Masse zu DC 24 V
Abschirmung, Potenzialausgleich
Erläuterung
Anschluss PC / PG, Diagnosedisplay
Anschluss Sicherheitsschaltgerät
Anbindung an PROFIBUS DP
Erläuterung
Siehe Kapitel "Bedienen des DP-Interfaces 3RK35
(Seite 197)".
