3.5.1 Verdrahtung Telefonanschluss

Die beiliegende Flachbandkabel sind mit den jeweiligen
Steckern an der Front- und Rückwand zu verbinden. Die
Stecker mit integrierter Zugentlastung sind an der Front
des Gehäuses anzubringen.
Telefonverdrahtung in Großbritannien: Die Leitungsenden sind mit Pins 2 und 5 der Anschlussdose zu verbinden.
Für alle Installationen: Sollte Ihre Telefonleitung über DSL verfügen, müssen Sie vor der Telefonleitung einen DSL-
Filter anbringen (weitere Informationen finden Sie auf Seite 2 im HINWEIS FÜR DEN INSTALLATEUR).

3.5.2 Verkabelung der Meldelinien und Sirenen

6
TELEFONANSCHLÜSSE MIT WESTERNSTECKERN (RJ)
1
Stecker mit
Zugentlastung
TELEFONVERDRAHTUNG BEI VERWENDUNG DES SCHRAUBKLEMMBLOCKS
Schleifenausgang
zur Anbindung von weiteren
Telekommunikationsgeräten

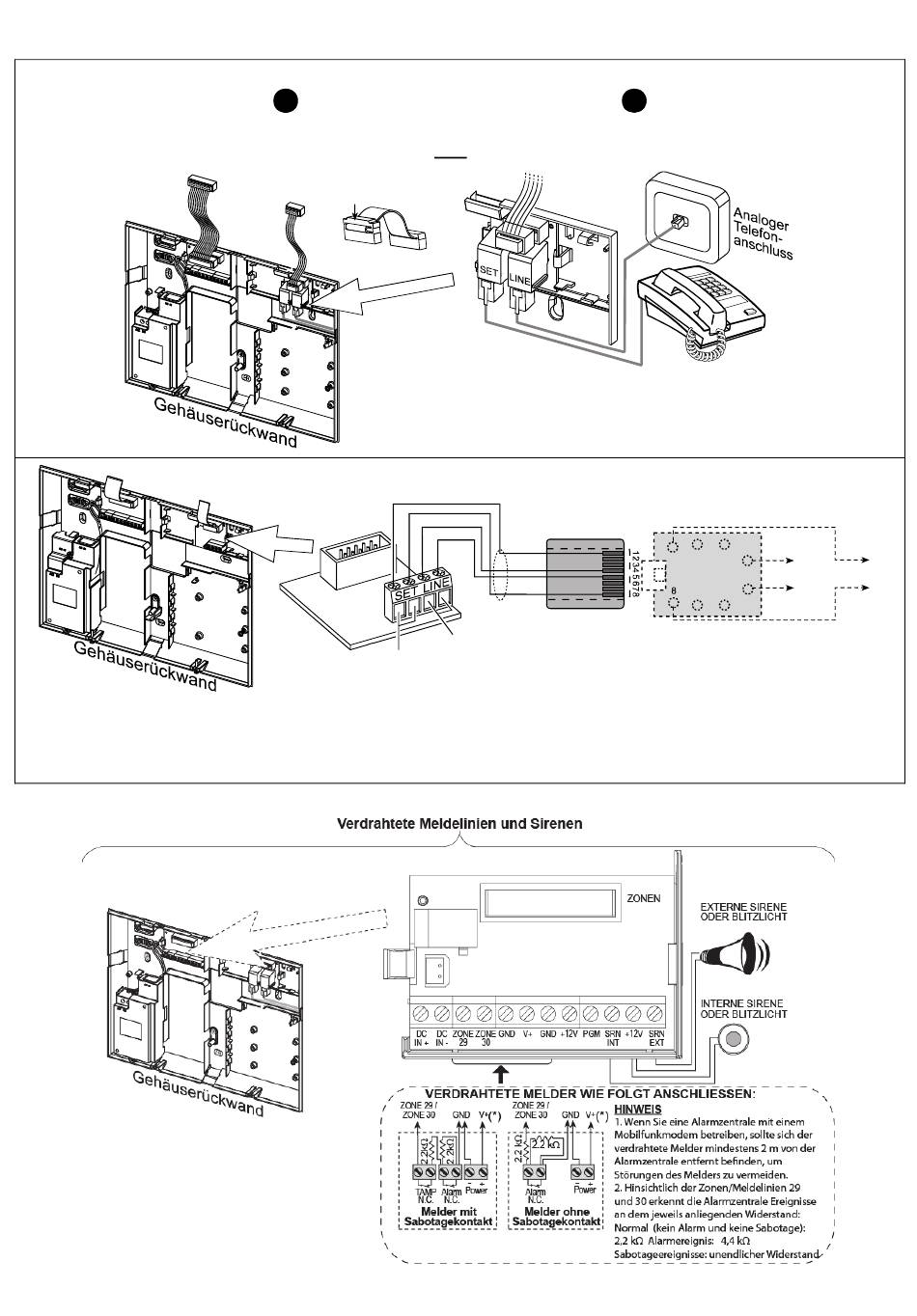

Abb.3.1B - Telefonverkabelung
Abb. 3.1C – Verkabelung der Zonen und Sirenen
Für alle Länder ausser Nordamerika:
Schliessen sie Telefone am SET Anschluss
und das Amtsleitungskabel am LINE
Anschluss an.
8-POLIGER
RJ-31X STECKER
BRAUN
ROT
GRÜN
GRAU
RJ-31X
KABEL
Eingang für ankommende
analoge Amtsleitung
D-302551 PowerMaxPro Installationsanleitung
2
RJ-31X ANSCHLUSS
GRAU
ROT
2 3 4
1
AMTS-
RJ-31X
LEITUNG
5
7
6
GRÜN
BRAUN
HAUS-
TELEFON
