3.5.1 Verdrahtung Telefonanschluss

Die beiliegende Flachbandkabel sind mit den jeweiligen
Steckern an der Front- und Rückwand zu verbinden. Die
Stecker mit integrierter Zugentlastung sind an der Front
des Gehäuses anzubringen.
Hinweis: Ist die Analoge Amtsleitung, die an der Alarmanlage angeschlossen werden soll zusätzlich mit einem DSL Dienst
versehen, muss die Amtsleitung erst durch den DSL-Spliter durchgeschleift sein, bevor diese an die Alarmanlage geführt
wird. Weitere Geräte, die an die gleiche Amtsleitung angeschlossen werden sollen sind über den Set Ausgang der
Alarmanlage einzubinden (Beachten Sie auch die Ausführungen in Abschnitt „Hinweis für den Installateur" auf Seite zwei
dieser Anleitung.)

3.5.2 Verdrahtung Zonen und Sirenen

6
TELEFONANSCHLÜSSE MIT WESTERNSTECKERN (RJ)
1
Stecker mit
Zugentlastung
TELEFONVERDRAHTUNG BEI VERWENDUNG DES SCHRAUBKLEMMBLOCKS
Schleifenausgang
zur Anbindung von weiteren
Telekommunikationsgeräten

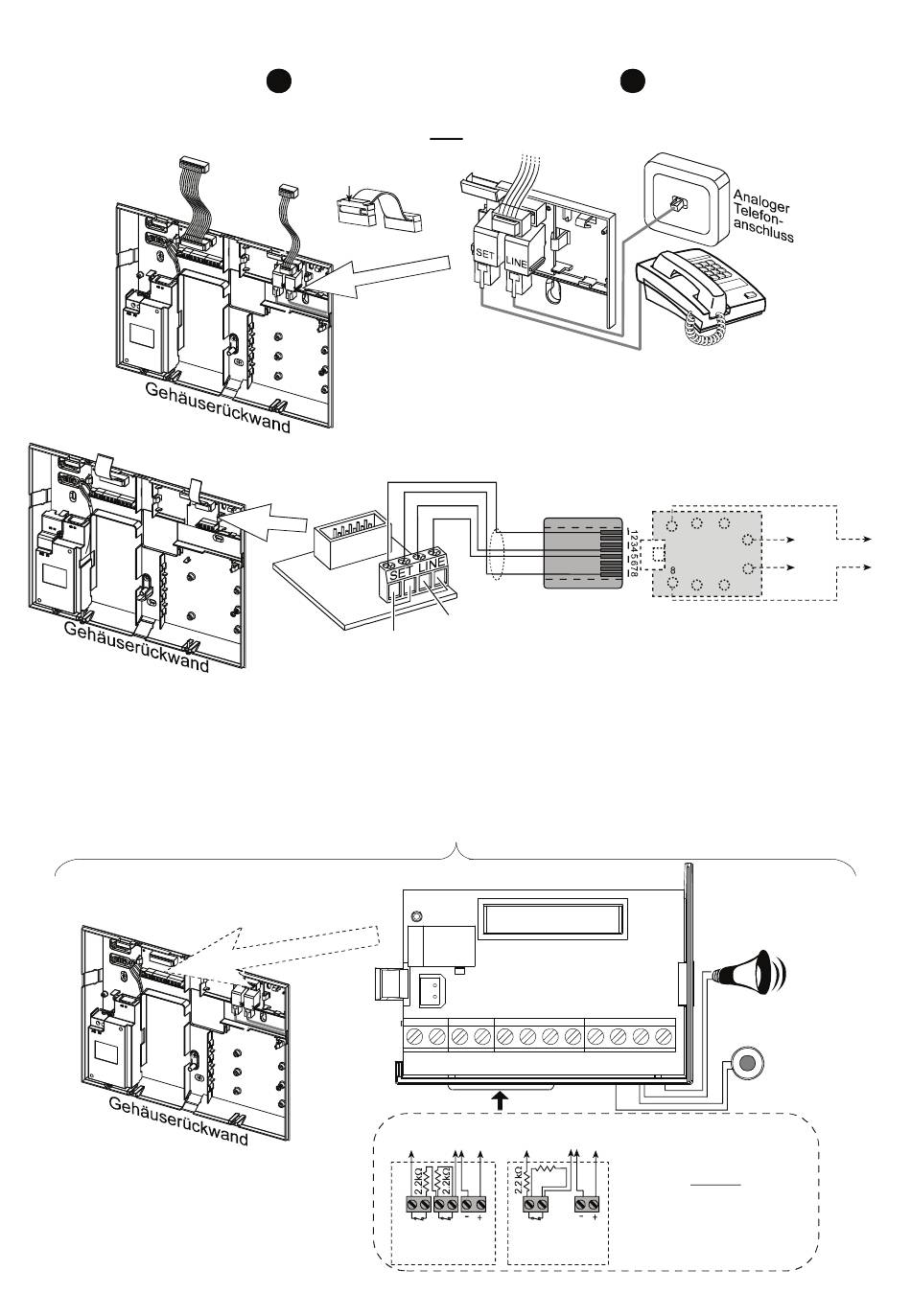

Abb.3.1B - Telefonverkabelung
Verdrahtete Meldelinien und Sirenen
DC
IN +
ZONE 29 /
ZONE 30
TAMP
N.C.
Melder mit
Sabotagekontakt
Abb. 3.1C – Verkabelung der Zonen und Sirenen
Für alle Länder ausser Nordamerika:
Schliessen sie Telefone am SET Anschluss
und das Amtsleitungskabel am LINE
Anschluss an.
8-POLIGER
RJ-31X STECKER
BRAUN
ROT
GRÜN
GRAU
RJ-31X
KABEL
Eingang für ankommende
analoge Amtsleitung
DC ZONE ZONE GND V+ GND +12V PGM
IN - 29 30
VERDRAHTETE MELDER WIE FOLGT ANSCHLIESSEN:
ZONE 29 /
GND V+ (*) ZONE 30 GND V+
2.2 k Ω
Power Power
Alarm Alarm
N.C. N.C.
Melder ohne
Sabotagekontakt
2
RJ-31X ANSCHLUSS
ROT
2 3 4
1
RJ-31X
5
7
6
GRÜN
ZONEN
EXTERNE SIRENE
ODER BLITZLICHT
INTERNE SIRENE
ODER BLITZLICHT
SRN +12V SRN
INT EXT
(*)
HINWEIS
Bei Zone 29 & 30 "erfasst" das System,
je nach Ereignis einen bestimmten
Widerstand wie folgt:
Normal (ohne Alarm & Sabotage): 2.2 kΩ
Alarmereignis: 4.4 kΩ
Sabotageereignis: unendlicher
Widerstand
GRAU
AMTS- HAUS-
LEITUNG TELEFON
BRAUN
D-302551
