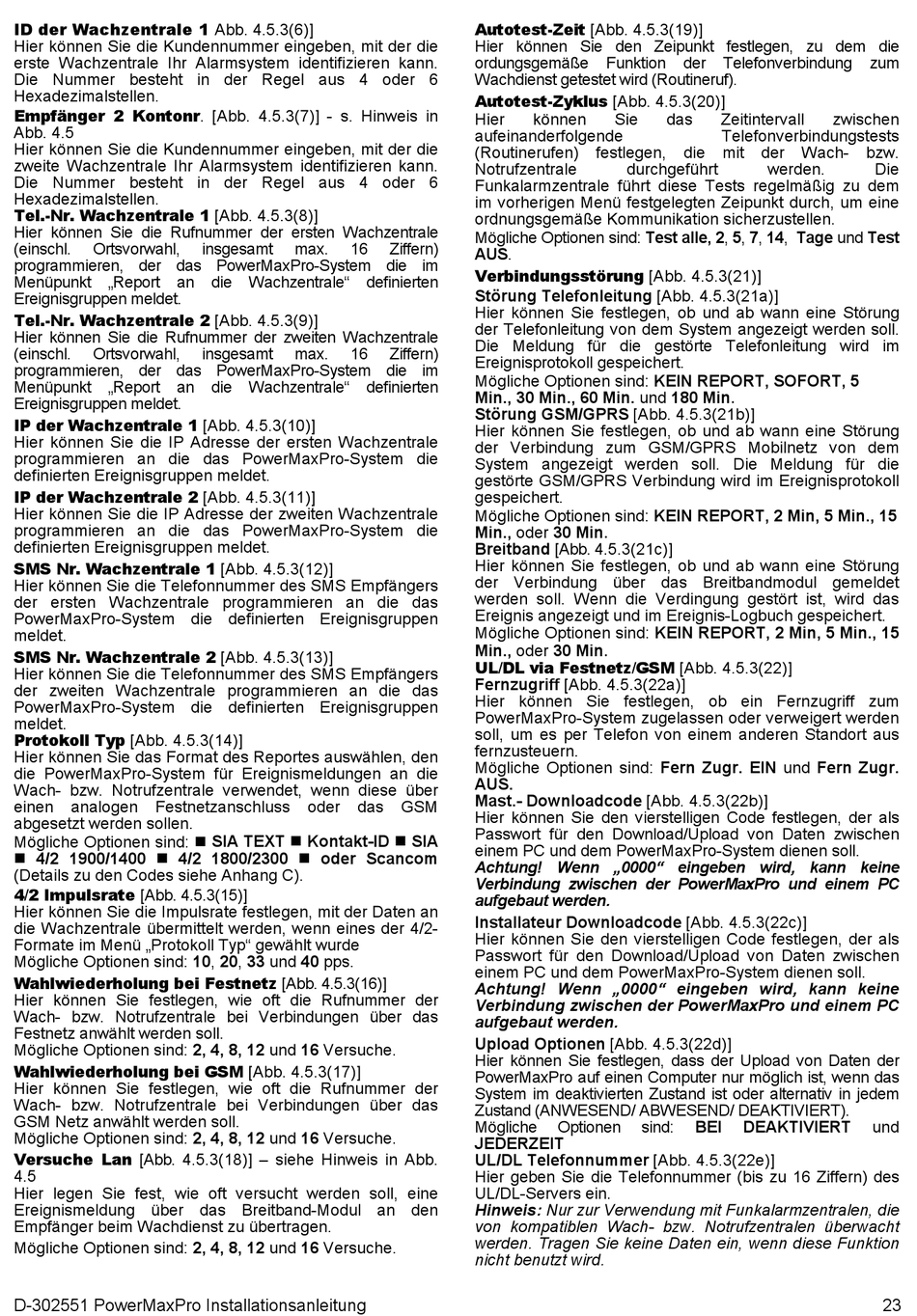

ID der Wachzentrale 1 Abb. 4.5.3(6)]
Hier können Sie die Kundennummer eingeben, mit der die
erste Wachzentrale Ihr Alarmsystem identifizieren kann.
Die Nummer besteht in der Regel aus 4 oder 6
Hexadezimalstellen.
Empfänger 2 Kontonr. [Abb. 4.5.3(7)] - s. Hinweis in
Abb. 4.5
Hier können Sie die Kundennummer eingeben, mit der die
zweite Wachzentrale Ihr Alarmsystem identifizieren kann.
Die Nummer besteht in der Regel aus 4 oder 6
Hexadezimalstellen.
Tel.-Nr. Wachzentrale 1 [Abb. 4.5.3(8)]
Hier können Sie die Rufnummer der ersten Wachzentrale
(einschl. Ortsvorwahl,
programmieren, der das PowerMaxPro-System die im
Menüpunkt „Report an die Wachzentrale" definierten
Ereignisgruppen meldet.
Tel.-Nr. Wachzentrale 2 [Abb. 4.5.3(9)]
Hier können Sie die Rufnummer der zweiten Wachzentrale
(einschl. Ortsvorwahl,
programmieren, der das PowerMaxPro-System die im
Menüpunkt „Report an die Wachzentrale" definierten
Ereignisgruppen meldet.
IP der Wachzentrale 1 [Abb. 4.5.3(10)]
Hier können Sie die IP Adresse der ersten Wachzentrale
programmieren an die das PowerMaxPro-System die
definierten Ereignisgruppen meldet.
IP der Wachzentrale 2 [Abb. 4.5.3(11)]
Hier können Sie die IP Adresse der zweiten Wachzentrale
programmieren an die das PowerMaxPro-System die
definierten Ereignisgruppen meldet.
SMS Nr. Wachzentrale 1 [Abb. 4.5.3(12)]
Hier können Sie die Telefonnummer des SMS Empfängers
der ersten Wachzentrale programmieren an die das
PowerMaxPro-System die definierten Ereignisgruppen
meldet.
SMS Nr. Wachzentrale 2 [Abb. 4.5.3(13)]
Hier können Sie die Telefonnummer des SMS Empfängers
der zweiten Wachzentrale programmieren an die das
PowerMaxPro-System die definierten Ereignisgruppen
meldet.
Protokoll Typ [Abb. 4.5.3(14)]
Hier können Sie das Format des Reportes auswählen, den
die PowerMaxPro-System für Ereignismeldungen an die
Wach- bzw. Notrufzentrale verwendet, wenn diese über
einen analogen Festnetzanschluss
abgesetzt werden sollen.
Mögliche Optionen sind:  SIA TEXT  Kontakt-ID  SIA
 4/2 1900/1400  4/2 1800/2300  oder Scancom
(Details zu den Codes siehe Anhang C).
4/2 Impulsrate [Abb. 4.5.3(15)]
Hier können Sie die Impulsrate festlegen, mit der Daten an
die Wachzentrale übermittelt werden, wenn eines der 4/2-
Formate im Menü „Protokoll Typ" gewählt wurde
Mögliche Optionen sind: 10 , 20 , 33 und 40 pps.
Wahlwiederholung bei Festnetz [Abb. 4.5.3(16)]
Hier können Sie festlegen, wie oft die Rufnummer der
Wach- bzw. Notrufzentrale bei Verbindungen über das
Festnetz anwählt werden soll.
Mögliche Optionen sind: 2, 4, 8, 12 und 16 Versuche.
Wahlwiederholung bei GSM [Abb. 4.5.3(17)]
Hier können Sie festlegen, wie oft die Rufnummer der
Wach- bzw. Notrufzentrale bei Verbindungen über das
GSM Netz anwählt werden soll.
Mögliche Optionen sind: 2, 4, 8, 12 und 16 Versuche.
Versuche Lan [Abb. 4.5.3(18)] – siehe Hinweis in Abb.
4.5
Hier legen Sie fest, wie oft versucht werden soll, eine
Ereignismeldung über das Breitband-Modul an den
Empfänger beim Wachdienst zu übertragen.
Mögliche Optionen sind: 2, 4, 8, 12 und 16 Versuche.
D-302551 PowerMaxPro Installationsanleitung
insgesamt max. 16
insgesamt max. 16
oder das
Autotest-Zeit [Abb. 4.5.3(19)]
Hier können Sie den Zeipunkt festlegen, zu dem die
ordungsgemäße
Wachdienst getestet wird (Routineruf).
Autotest-Zyklus [Abb. 4.5.3(20)]
Hier können
aufeinanderfolgende
(Routinerufen)
Notrufzentrale
Funkalarmzentrale führt diese Tests regelmäßig zu dem
im vorherigen Menü festgelegten Zeipunkt durch, um eine
ordnungsgemäße Kommunikation sicherzustellen.
Mögliche Optionen sind: Test alle, 2 , 5 , 7 , 14 , Tage und Test
Ziffern)
AUS .
Verbindungsstörung [Abb. 4.5.3(21)]
Störung Telefonleitung [Abb. 4.5.3(21a)]
Hier können Sie festlegen, ob und ab wann eine Störung
der Telefonleitung von dem System angezeigt werden soll.
Die Meldung für die gestörte Telefonleitung wird im
Ziffern)
Ereignisprotokoll gespeichert.
Mögliche Optionen sind: KEIN REPORT, SOFORT, 5
Min., 30 Min., 60 Min. und 180 Min
Störung GSM/GPRS [Abb. 4.5.3(21b)]
Hier können Sie festlegen, ob und ab wann eine Störung
der Verbindung zum GSM/GPRS Mobilnetz von dem
System angezeigt werden soll. Die Meldung für die
gestörte GSM/GPRS Verbindung wird im Ereignisprotokoll
gespeichert.
Mögliche Optionen sind: KEIN REPORT, 2 Min, 5 Min., 15
Min., oder 30 Min
Breitband [Abb. 4.5.3(21c)]
Hier können Sie festlegen, ob und ab wann eine Störung
der Verbindung über das Breitbandmodul gemeldet
werden soll. Wenn die Verdingung gestört ist, wird das
Ereignis angezeigt und im Ereignis-Logbuch gespeichert.
Mögliche Optionen sind: KEIN REPORT, 2 Min, 5 Min., 15
Min., oder 30 Min
UL/DL via Festnetz/GSM [Abb. 4.5.3(22)]
Fernzugriff [Abb. 4.5.3(22a)]
Hier können Sie festlegen, ob ein Fernzugriff zum
PowerMaxPro-System zugelassen oder verweigert werden
soll, um es per Telefon von einem anderen Standort aus
fernzusteuern.
Mögliche Optionen sind: Fern Zugr. EIN und Fern Zugr.
AUS.
Mast.- Downloadcode [Abb. 4.5.3(22b)]
GSM
Hier können Sie den vierstelligen Code festlegen, der als
Passwort für den Download/Upload von Daten zwischen
einem PC und dem PowerMaxPro-System dienen soll.
Achtung! Wenn „0000" eingeben wird, kann keine
Verbindung zwischen der PowerMaxPro und einem PC
aufgebaut werden.
Installateur Downloadcode [Abb. 4.5.3(22c)]
Hier können Sie den vierstelligen Code festlegen, der als
Passwort für den Download/Upload von Daten zwischen
einem PC und dem PowerMaxPro-System dienen soll.
Achtung! Wenn „0000" eingeben wird, kann keine
Verbindung zwischen der PowerMaxPro und einem PC
aufgebaut werden.
Upload Optionen [Abb. 4.5.3(22d)]
Hier können Sie festlegen, dass der Upload von Daten der
PowerMaxPro auf einen Computer nur möglich ist, wenn das
System im deaktivierten Zustand ist oder alternativ in jedem
Zustand (ANWESEND/ ABWESEND/ DEAKTIVIERT).
Mögliche Optionen
JEDERZEIT
UL/DL Telefonnummer [Abb. 4.5.3(22e)]
Hier geben Sie die Telefonnummer (bis zu 16 Ziffern) des
UL/DL-Servers ein.
Hinweis: Nur zur Verwendung mit Funkalarmzentralen, die
von kompatiblen Wach- bzw. Notrufzentralen überwacht
werden. Tragen Sie keine Daten ein, wenn diese Funktion
nicht benutzt wird.
Funktion der Telefonverbindung
Sie das Zeitintervall
Telefonverbindungstests
festlegen, die mit der Wach- bzw.
durchgeführt werden.
.
.
.
sind: BEI DEAKTIVIERT
zum
zwischen
Die
und
