07.7

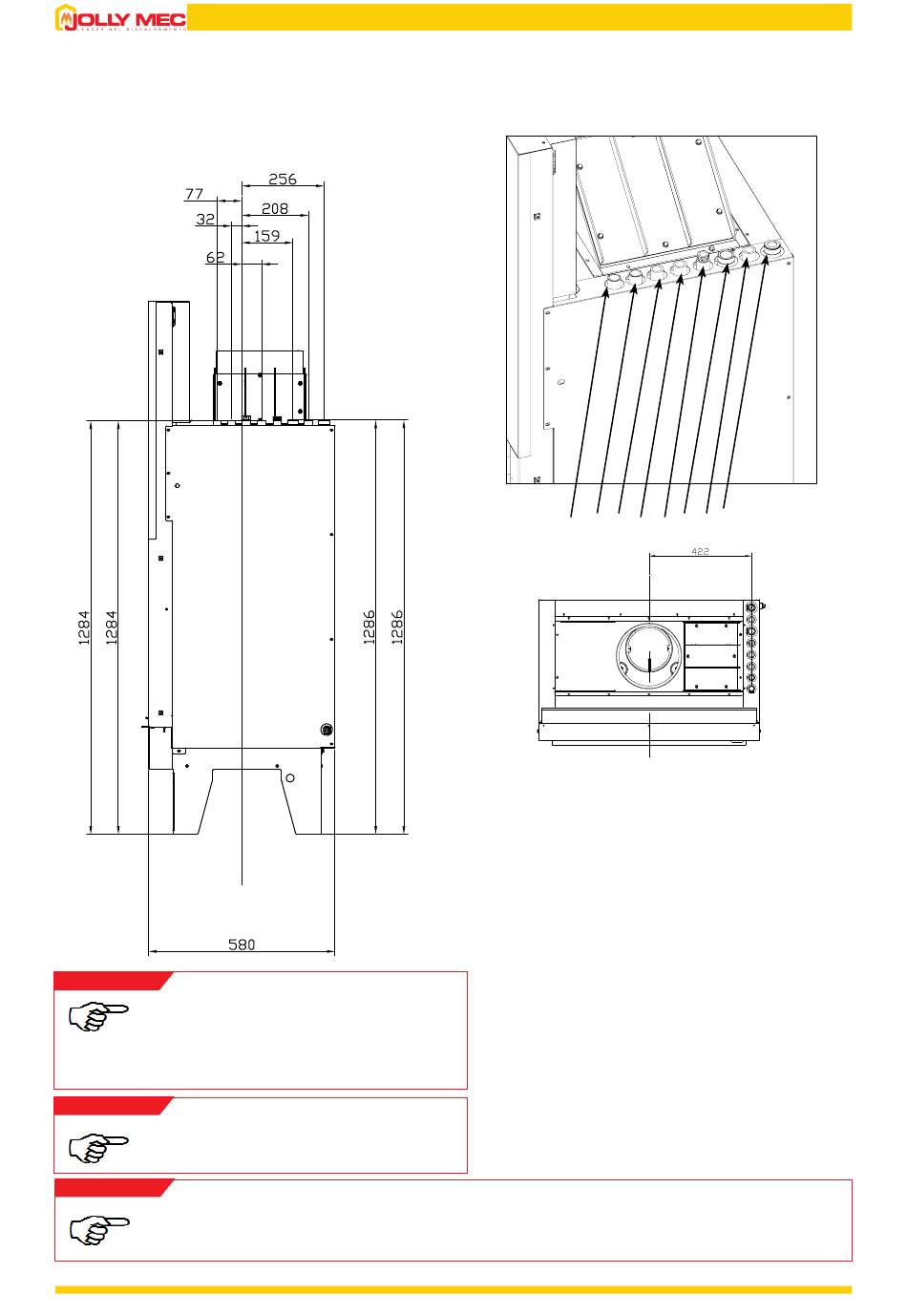

VORBEREITUNG DER HYDRAULISCHEN ANSCHLÜSSE
Der Kaminofen wird mit eingebautem Sicherheitskühltauscher geliefert. Auf Anfrage (optional) sind je nach gewählter Installationsart zwei
Hydraulikkits verfügbar: Das Basiskit (nur Sicherheitsventile - siehe Punkt b) oder Hydraulikkit mit geschlossenem Gefäß für die Heizung
(siehe Punkt c). In jedem Fall ist die Installation mit offenem Gefäß möglich.
a) Serienmäßige Konfiguration
HINWEIS
Im Fall einer Installation des Kaminofens mit
der serienmäßigen Konfiguration mit geschlossenem
Gefäß müssen die Bauteile des VOLLSTÄNDIGEN
HYDRAULIKKITS vorhanden sein. Hierbei müssen
Positionierung und Montagemodalität berücksichtigt
werden.
HINWEIS
* Im Falle einer Installation mit offenem Gefäß
besteht die Möglichkeit, auch ein Drucksicherheitsventil
an den Eingang 7 anzuschließen.
HINWEIS
Die Darstellung der Komponenten dient nur zu Beispielzwecken; ihre Form kann variieren.
30
3
5 6
2
4
1
1.
Kaltwassereintritt Kühlschlange mit Montage eines
thermisches Überdruckventils (wenn es nicht für die
Installation mit offenem Gefäß verwendet wird, darf es
nicht angeschlossen werden)
2.
Sicherheitswärmeentladung Warmwasser (wenn es
nicht für die Installation mit offenem Gefäß verwendet
wird, darf es nicht angeschlossen werden)
3.
Schacht der Sicherheitstemperatursonde des
thermischen Überdruckventils (wenn es nicht für die
Installation mit offenem Gefäß verwendet wird, muss es
geschlossen werden)
4.
Wassereintritt für die Ladung der Anlage (für Installation
mit geschlossenem Gefäß) oder Anschluss offenes
Gefäß
5.
Schacht der Temperatursonde
6.
Vorlauf Anlage
7.
Anschluss Sicherheitsventil (für Installation mit
geschlossenem Gefäß) oder wenn nicht verwendet,
muss es geschlossen werden*.
8.
Rücklauf Anlage
7 8
