INSTALLATIONSKONFIGURATION
Für die Montagephasen die folgenden Arbeitsschritte ausführen.
Die wiedergegebenen Bilder haben nur Illustrationscharakter.

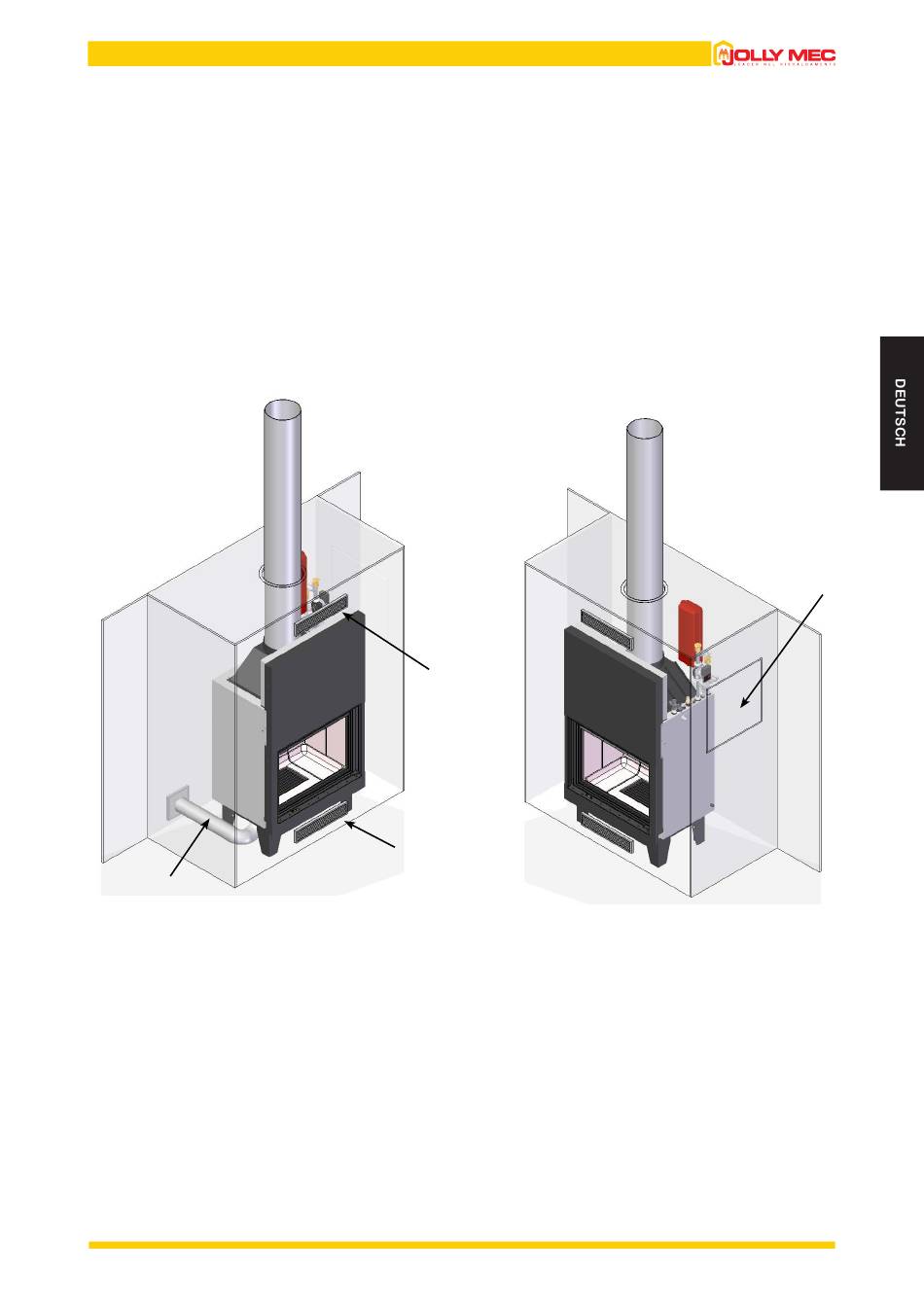

a) Konfiguration mit Verbrennungslufteintritt des Kaminofens, der mit dem Außenbereich in Verbindung steht.
Der Kamin kann funktionieren, indem die Verbrennungsluft vom Außenbereich entnommen wird. Hier wird deren Einzug mit einem
erweiterbaren Aluminiumrohr (Ø 120 mm und Höchstlänge 100 cm) mit dem Außenbereich (1) verbunden.
Bei dieser Konfiguration ist die Verbindung des Einzugs der Verbrennungsluft des Kamins mit dem Außenbereich bindend
notwendig.
Eine Öffnung (von mindestens 600 cm
) im oberen Verkleidungsteil (2) anbringen, um den Austritt/die Rückgewinnung der Wärme zu
2
ermöglichen, die sich in der Verkleidung bildet. Außerdem eine Öffnung (von mindestens 600 cm
) im unteren Teil der Verkleidung (3) für die
2
Konvektions-Umluft der Verkleidungsluft vorsehen.
Die Öffnungen des oberen und unteren Teils der Verkleidungen sind bindend notwendig.
Es ist bindend notwendig, eine Inspektionsöffnung auf der Verkleidung (4) für den Zugang zum Teil der Hydraulikverbindungen
und zur Inspektion der Rauchleitung zu schaffen.
4
2
3
1
