b) Montage der Hourdisplatten und des Deflektors der Brennkammer
B
C
A
Li. und re. Front-Hourdisplatte (x 2)
Seitliche Hourdisplatte (x 4)
Zentrale Front-Hourdisplatte (x 1)
C
A
B
C
A
D
Deflektor (x 1)

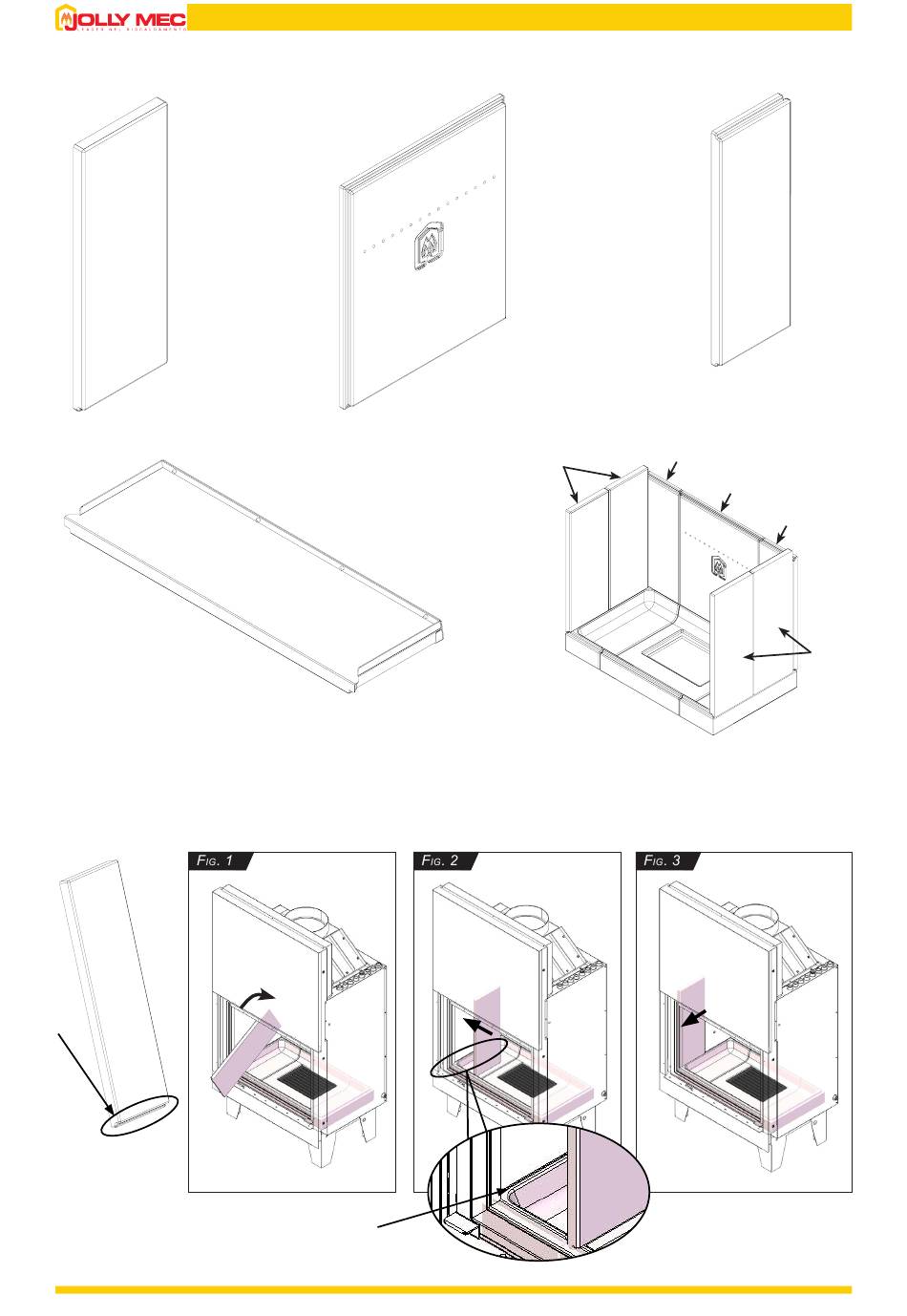

1- Die seitliche Hourdisplatte (A) an der linken Seite und in Richtung der Kamintüre einführen.
Die seitliche Hourdisplatte (A) muss in der Brennkammer mit dem profilierten Teil (a) nach unten positioniert werden.
Die Hourdisplatte so neigen, dass sie in die Brennkammer eingeführt werden kann (F
. 1). Wenn sie in der Brennkammer untergebracht ist,
ig
kann man sie vertikal positionieren, um sie dann gegen die Wand und an ihren Frontsitz gegen die Kamintür zu drücken (F
. 2-3).
ig
Der profilierte Teil (a) der seitlichen Hourdisplatte muss auf dem profilierten Teil (b) der Hourdisplatten der Feuerebene aufliegen.
a
Korrekte
Montagerichtung
b
