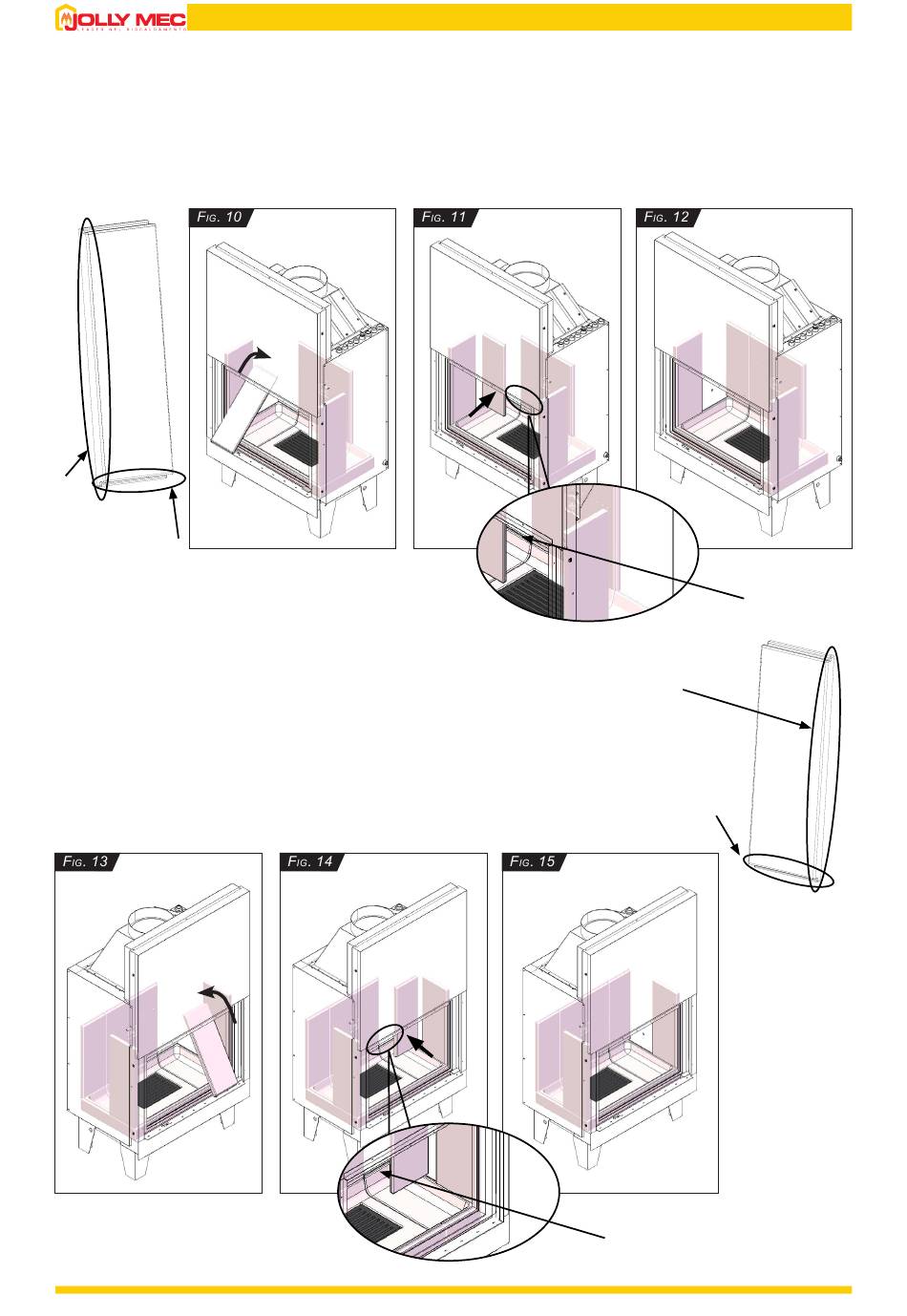

4- Die linke hintere Hourdisplatte (C) auf der linken Seite der hinteren zentralen Hourdisplatte inserieren.
Die linke hintere Hourdisplatte(C) muss so in der Brennkammer positioniert werden, dass das nicht profilierte Teil (a) nach unten und in
Richtung der linken Kaminwand gerichtet ist.
Die Hourdisplatte so neigen, dass sie in die Brennkammer eingeführt werden kann (F
. 10). Wenn sie im Inneren der Brennkammer
ig
untergebracht ist, sie vertikal positionieren, um sie dann gegen die Kaminwand und in ihren Sitz zu drücken (F
. 11-12).
ig
Der profilierte Teil (b) der seitlichen Hourdisplatte muss auf dem profilierten Teil (c) der Hourdisplatten der Feuerebene und auf dem profilierten
Teil der hinteren zentralen Hourdisplatte aufliegen.
a
Corretto verso
di montaggio
b
c
5- Die rechte hintere Hourdisplatte (C) auf der rechten Seite der
hinteren zentralen Hourdisplatte inserieren.
Die rechte hintere Hourdisplatte (C) muss so in der Brennkammer
positioniert werden, dass das nicht profilierte Teil (a) in Richtung der
a
rechten Kaminwand ausgerichtet ist.
Die Hourdisplatte so neigen, dass sie in die Brennkammer eingeführt
Korrekte
werden kann (F
. 10). Wenn sie im Inneren der Brennkammer
ig
Montagerichtung
untergebracht ist, sie vertikal positionieren, um sie dann gegen die
Kaminwand und in ihren Sitz zu drücken (F
. 11-12).
ig
Der profilierte Teil (b) der seitlichen Hourdisplatte muss auf dem
profilierten Teil (c) der Hourdisplatten der Feuerebene und auf dem
b
profilierten Teil der hinteren zentralen Hourdisplatte aufliegen.
c
22
