07.6

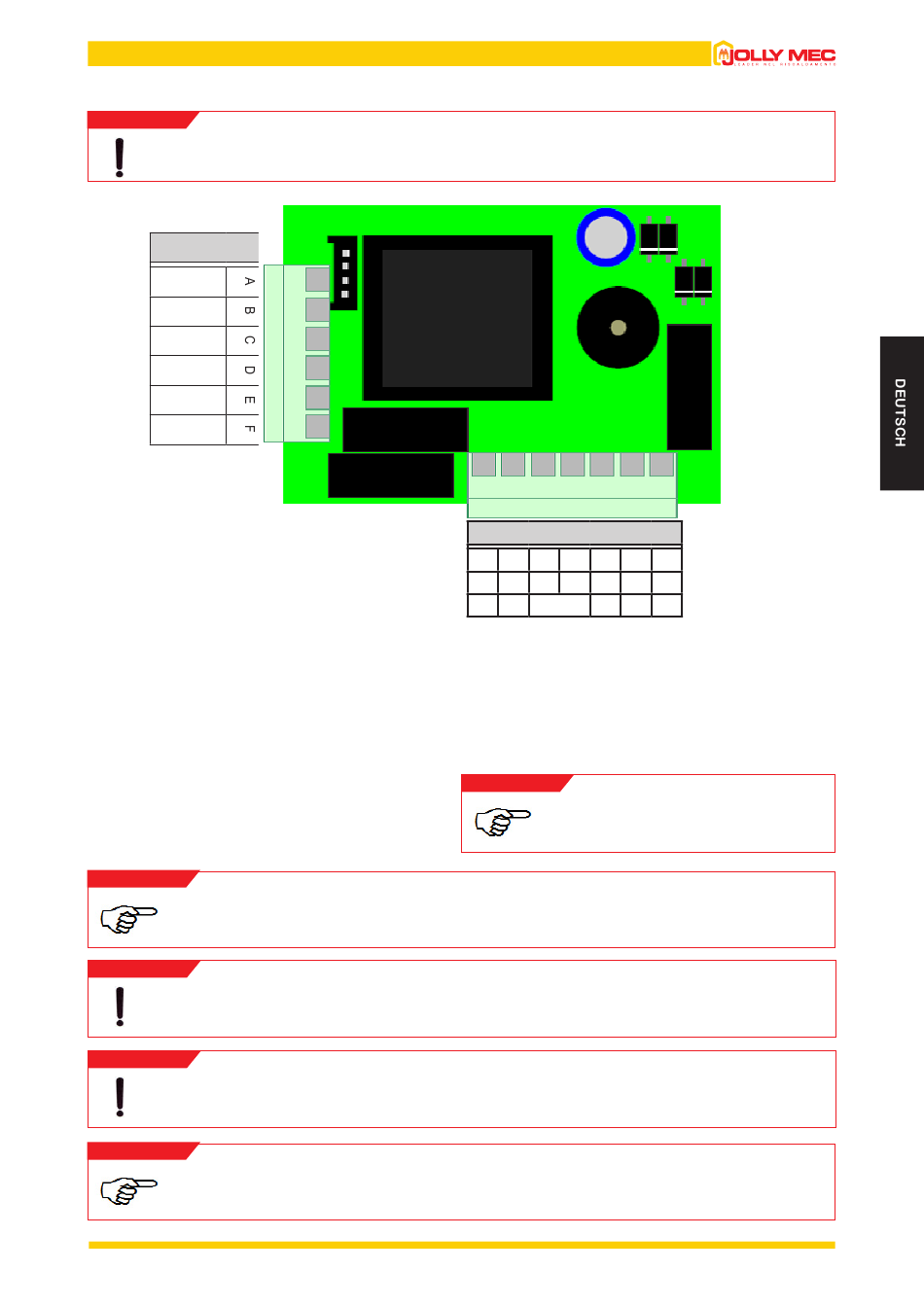

KABELSCHALTPLAN DER STEUERUNG
ACHTUNG
Die elektrischen Anschlüsse sind, gemäß den geltenden Normen von Fachpersonal durchzuführen (2014/30/UE
und 2014/35/UE)
EINGÄNGE
GND
I1
I2
GND
I3
+5V
Entsprechung der Klemmen EINGÄNGE
A Gemein für die Sonden I1 und I2 der Klemmen B und C
B Wassersonde Kamin
C Sonde I2*
D Gemein für Sonde I3
E Sonde I3, Wasserdrucksonde
F +5 V Stromversorgung Wasserdrucksonde
Entsprechung der Klemmen AUSGÄNGE
1
Nullleiter für Hilfsausgang O3
2
Nullleiter für Ausgang Pumpe Kamin O1 (Nullleiter für Ausgang O2, mit Plan 2 für Brauchwasserpumpe, mit Plan 5 für Pufferpumpe,
mit Plan 6 für Drei-Wege-Ventil)
3
Nullleiter Netzstromversorgung
4
Phase Netzstromversorgung
5
Phase Hilfsausgang O3
6
Phase Ausgang O2
7
Phase Ausgang Pumpe Kamin O1
HINWEIS
* Die Sonde I2 kann je nach dem eingegebenen Anlagenplan unterschiedlicher Art sein:
•
mit SONDE für die Temperatursonde, wenn die Pläne 5 oder 6 eingegeben sind;
•
mit KONTAKT für das Thermostat, wenn die Pläne 5 oder 6 eingegeben sind.
ACHTUNG
s ist notwendig, oberhalb der elektronischen Karte einen zweipoligen Schutzschalter zur Absicherung der
E
Steuerung und der elektromagnetischen Bauteile zu installieren, die auf dem Thermokamin installiert sind.
ACHTUNG
Achten Sie darauf, dass das Versorgungskabel und alle anderen Kabel nicht die heißen Teile des Kaminofens
berühren.
HINWEIS
Die Darstellung der Komponenten dient nur zu Beispielzwecken; ihre Form kann variieren.
AUSGÄNGE
1
2
3
4
5
6
N
N
N
L
O3 O2 O1
230 Vac
HINWEIS
Für eine komplette und ausführliche
Beschreibung der Inhalte dieses Abschnitts lesen
Sie bitte das beiliegende Handbuch SM077 DE.
7
29
