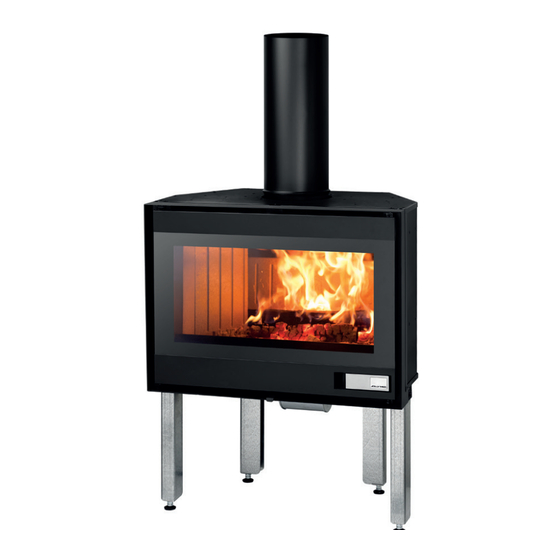

- Seite 1 U N D WARTUNGSANLEITUNG Vom Käufer aufzubewahren UNIVERSALJOLLY 80 EVO SUPERJOLLY 80 EVO L u f t f ü h r e n d e r H o l z b e t r i e b e n e r Kamineinsatz...
- Seite 2 Sehr geehrter Kunde, wir bedanken uns für Ihre Entscheidung ein Jolly Mec Produkt zum Heizen und Sparen zu nutzen. Bitte bewahren Sie diese Anleitung auf und lesen Sie sie vor Anwendung des Geräts aufmerksam durch. Sie enthält die nötigen Informationen und Hinweise zur korrekten Installation, Benutzung, Reinigung und Wartung des Ofens.
-
Seite 3: Inhaltsverzeichnis
INHALT KAP.01 VORAUSSETZUNGEN........................ 4 01.1 HINWEISE ..............................4 01.2 ZEICHENERKLÄRUNG ..........................5 01.3 ANGEWENDETE BESTIMMUNGEN ......................5 01.4 GEBRAUCH UND AUFBEWAHRUNG DER EINBAU- UND WARTUNGSANLEITUNG ......6 01.5 VERANTWORTUNG DES HERSTELLERS UND GARANTIEBEDINGUNGEN .......... 6 KAP.02 UNFALLSCHUTZ / SICHERHEITSNORMEN ................7 02.1 ALLGEMEINE HINWEISE .......................... -
Seite 4: Kap.01 Voraussetzungen
KAP.01 VORAUSSETZUNGEN 01.1 HINWEISE • Für einen geringen Installationsaufwand und einen einwandfreien Betrieb müssen die Anweisungen in der vorliegenden Anleitung aufmerksam gelesen und befolgt werden. • Die Anleitung vor der Montage unbedingt aufmerksam durchlesen. Die Missachtung der enthaltenen Anweisungen hat den Verfall von Garantie, Leistungen und Sicherheit zur Folge. • Die Einbauanleitung ist wesentlicher Bestandteil des Produkts und dem Betreiber als solche auszuhändigen. • Sie muss sorgfältig aufbewahrt und aufmerksam durchgelesen werden, da sie sicherheitsrelevante Hinweise für Installation, Betrieb und Wartung enthält. • Eine falsche Installation kann Personen oder Tiere verletzen bzw. Sachschäden verursachen, die nicht in den Haftungsbereich des Herstellers fallen. • Die Installation muss von Personal vorgenommen werden, das gemäß den einschlägigen Vorschriften des Landes, in dem das Gerät installiert wird, angemessen qualifiziert ist. • Jedwede vertragliche bzw. außervertragliche Haftung des Herstellers für Schäden durch falsche Installation oder Anwendung sowie durch Missachtung der in dieser Anleitung enthaltenen Vorschriften ist ausgeschlossen. • Sämtliche Vervielfältigungsrechte dieser Anleitung sind der Firma Jolly Mec Caminetti S.p.A. vorbehalten. • Texte und Abbildungen dieser Dokumentation sind nicht verbindlich. -
Seite 5: Zeichenerklärung
Punkt, an dem ein besonders wichtiger Hinweis gegeben wird. GEFAHR: Besondere Verhaltensregel zum Vermeiden von Verletzungen oder Sachschäden. 01.3 ANGEWENDETE BESTIMMUNGEN Alle Jolly Mec Produkte werden gemäß folgenden Richtlinien hergestellt: • EU 305/2011 Festlegung harmonisierter Bedingungen für die Vermarktung von Bauprodukten •... -
Seite 6: Gebrauch Und Aufbewahrung Der Einbau- Und Wartungsanleitung
01.5 VERANTWORTUNG DES HERSTELLERS UND GARANTIEBEDINGUNGEN Mit der Übergabe des vorliegenden Handbuchs lehnt Jolly Mec S.p.A. jede zivilrechtliche und strafrechtliche Haftung für Unfälle ab, die aus teilweise oder vollständig mangelnder Einhaltung der im Handbuch enthaltenen Spezifikationen hervorgeht. Der Hersteller gilt insbesondere in folgenden Fällen von jeder Haftung befreit: •... -
Seite 7: Kap.02 Unfallschutz / Sicherheitsnormen
KAP.02 UNFALLSCHUTZ / SICHERHEITSNORMEN 02.1 ALLGEMEINE HINWEISE • Das Handbuch bezieht sich auf wesentliche Richtlinien, Normen und Anordnungen zum Gebrauch des Geräts, indem es die bedeutendsten Punkte zusammenfasst. • Es müssen aber dennoch die allgemeinen gesetzlichen Normen und Regeln eingehalten werden, die insbesondere die Bereiche Unfallverhütung und Umweltschutz regeln. -
Seite 8: Sicherheitsvorschriften Für Die Installation Und Die Ausserordentliche Wartung
• Bei Auftreten eines Alarms infolge einer Funktionsstörung nicht versuchen den Ofen wieder einzuschalten, bevor die Ursache für die Abschaltung des Wärmegenerators festgestellt wurde. • Die Innenteile des Brennraums dürfen nicht mit Wasser abgewaschen werden. • Bei einem Fehlzündungsalarm nicht erneut versuchen, den Heizkessel einzuschalten, bevor die Feuerstelle nicht sehr gut gesäubert wurde. -
Seite 9: Ausrüstung Der Anwender Und Wartungsbeauftragten
02.5 RESTRISIKEN Auch wenn die JOLLY MEC CAMINETTI S.p.A. alles tut, um ihre Anlagen mit der maximalen, in Bezug auf die Sicherheit erworbenen Kompetenz und unter Berücksichtigung aller Richtlinien, Gesetze und Normen zu fertigen, bleiben einige obgleich begrenzte Restrisiken während den folgenden Phasen bestehen: •... -
Seite 10: Kap.03 Handling Und Transport
KAP.03 HANDLING UND TRANSPORT 03.1 EMPFANG Das Produkt wird auf einer Holzpalette in Karton - und Schrumpffolienverpackung geliefert. Bei der Entgegennahme der Ware muss unbedingt kontrolliert werden, ob: • Die Verpackung unversehrt ist • Alle im Transportschein (TS) verzeichneten Artikel tatsächlich geliefert wurden •... -
Seite 11: Kap.04 Ökologische Vorschriften
KAP.04 ÖKOLOGISCHE VORSCHRIFTEN 04.1 ENTSORGUNG DES GERÄTS Richtline 2012/19/EU ((Elektro- und Elektronik- Altgeräte): Benutzerinformationen. Das Symbol des auf dem Gerät dargestellten, durchgestrichenen Korbes gibt an, dass das Produkt am Ende seiner Nutzungsdauer gesondert vom Hausmüll zu behandeln ist. Am Ende der Nutzungsdauer ist der Benutzer für die Überantwortung des Geräts an geeignete Sammelstellen verantwortlich. Die angemessene, getrennte Müllsammlung zwecks umweltkompatibler Behandlung und Entsorgung für den anschließenden Recyclingbeginn des nicht mehr verwendeten. -
Seite 12: Kap.05 Beschreibung
KAP.05 BESCHREIBUNG 05.1 PRODUKTPRÄSENTATION Die Jolly Mec Produkte sind das Ergebnis einer vierzigjährigen Erfahrung auf dem Gebiet der Holzbiomasse Verbrennung, entworfen und entwickelt in Übereinstimmung mit den steigenden Anforderungen des heutigen Marktes für hohe Leistung, niedrigen Stromverbrauch und extrem niedrige Emissionen, kombiniert mit modernem Design. -
Seite 13: Produktkennung
SUPERJOLLY 80 EVO ACHTUNG ”Gemäß der EU-Verordnung Nr. 305 von 2011 ist der Hersteller verpflichtet, dem Nutzer eine Leistungserklärung für das Gerät auszustellen; diese wird bei Jolly Mec elektronisch zur Verfügung gestellt und kann unter der folgenden Adresse heruntergeladen werden: http://www.jolly-mec.it HINWEIS Das zu Beispielzwecken abgebildete Typenschild kann sich grafisch im Aussehen vom Originalschild des Produkts unterscheiden. -
Seite 14: Kap.06 Technische Daten
Energieeffizienzklasse ACHTUNG Alle Tests, Inspektionen und Justierungen sind mit empfohlenen Holztypen durchgeführt worden. Jolly Mec Caminetti S.p.A. haftet nicht für Funktionsstörungen, Defekte und Probleme, die durch Verwendung von Pellets einer anderen als der empfohlenen Qualität entstehen, da die Verbrennungsparameter in Abhängigkeit von der Brennstoffqualität... -
Seite 15: Empfohlene Brennstoffe
06.2 EMPFOHLENE BRENNSTOFFE ACHTUNG! DIE HOLZQUALITÄT IST SEHR WICHTIG. BITTE SCHENKEN SIE DER LEKTÜRE DIESES ABSCHNITTS BESONDERE AUFMERKSAMKEIT. Die Eigenschaften der in Heiz- und Kaminöfen zu verbrennenden Holzarten werden von den Qualitätsklassen A1 und A2, wie von der Norm UNI EN ISO 17225-5 festgelegt, bestimmt. DIE HOLZVERBRENNUNG Die saubere Holzverbrennung ist ein Prozess der die natürliche Zersetzung wiederspiegelt, das bedeutet, dass der freigesetzte CO... -
Seite 16: Bestandteile
06.3 BESTANDTEILE Das Produkt wird auf einer Holzpalette in Karton - und Schrumpffolienverpackung und den folgenden Komponenten angeliefert: • Benutzerhandbuch • Kamin Körper UniversalJolly EVO • elektronisches Steueraggregat SuperJolly EVO • Gusseisengitter Aschenkasten KAP.07.1 • Kaminanschluss (Ø=200mm, L =300mm, siehe Gusseisengitter RAUCHABZUG ODER SCHORNSTEIN) Elektronisches Steueraggregat •... -
Seite 17: Abmessungen
A= 800 mm A= 800 mm B= 497 mm UNIVERSALJOLLY 80 EVO B= 497 mm H= 585 mm H= 971 mm SUPERJOLLY 80 EVO P= 475 mm P= 475 mm A= 800 mm B= 497 mm UNIVERSALJOLLY 80 EVO H= 971 mm... -
Seite 18: Kap.07 Aufstellung Und Anschlüsse Für Den Installateur
Funktionsstörungen des Generators, die von einem ungeeigneten Rauchabgangssystem verursacht werden, können NICHT angefochten werden oder auf Garantie von dem Hersteller Jolly Mec angenommen werden. Für die Geräte, die einen nicht koaxial Rauchrohrabgang haben sollen, müssen die Richtungsänderungen mit 45°-Winkelrohren ausgeführt werden (siehe F . -
Seite 19: Lüftung Der Installationsräume
ermöglichen und mit der Bürste gereinigt werden können. Eventuelle Querschnittsänderungen sind ausschließlich an der Austrittsöffnung des Wärmeerzeugers zulässig. Reduzierungen an der Einbindung in den Rauchabzug sind verboten. Es ist verboten, weitere Kanäle zur Luftzuführungen und anlagentechnische Rohre im Innern der Rauchkanäle zu verlegen, selbst wenn diese überdimensioniert sind. -
Seite 20: Montagereihenfolge
MONTAGEREIHENFOLGE Für die Montagereihenfolge die unten angegebenen Schritte befolgen: UNIVERSALJOLLY 80 EVO SUPERJOLLY 80 EVO 1A. Bereiten sie eine externe Verbrennungsluftzufuhr mit einem Beim Empfang den Kamin auf den Boden legen oder mit Aluminium Rohr Ø 100 mm und maximal 100cm Länge vor einem Kran anheben und die Füße mit den mitgelieferten... - Seite 21 Falls die Kanalisierung der Luft in andere Räume, mit entsprechendem Zubehör, vorgesehen ist, bereiten sie bevor sie das Rauchabzugsrohr anschließen Löcher für den Durchtritt von Kanalisierungen in der Haube vor, je nach Installation in der Rückwand oder wo es am bequemsten ist, hinweisend darauf, das Luftzufuhren in die Abgasleitungen verboten sind .
- Seite 22 . 11 . 10 10. Anschluss und Rohr in den Sitz einfügen und drehen, um den . 12 Anschluss einzurasten (F . 10 und 11). Zur Beachtung. Es empfiehlt sich, die Anschlüsse probeweise einzurasten,bevor der Kaminofen installiert wird. 11. Positionieren sie das elektronische Steuergerät nicht in einem zu warmen Punkt (maximal 50-60°C).
-
Seite 23: Installierten Und Verkleideten
. 16 . 17 . 18 . 19 ACHTUNG Eine Montage des 680m³/h Ventilator ist vom inneren des Kamins nicht möglich, es ist Notwendig eine Öffnung KAP.07.5 - BEISPIEL DES in der Verkleidung für die Montage vorzusehen und für nachfolgende Wartungen (siehe INSTALLIERTEN UND VERKLEIDETEN KAMINOFENS). -
Seite 24: Mindestdurchschnitt Eingang/Ausgang Konvektiven Luft
SICHERHEITSABSTAND ZU BRENNBAREN MATERIALIEN . 2 zeigt die Sicherheitsabstände zu brennbaren Materialien, dies gilt für alle vorgeschlagenen Installationsarten: brennbare Wand brennbarer Bodenbelag Montageabstände zu brennbaren Material A Mindestabstand Seitenwand: 200 mm B Mindestabstand Rückwand: 200 mm C Dicke des isolierenden Materials (typ 0,07 W/mK a 200°C) Seitenwand/Rückwand 80 mm D Mindestabstand zum brennbaren Boden:... -
Seite 25: Beispiel Des Installierten Und Verkleideten Kaminofens
07.5 BEISPIEL DES INSTALLIERTEN UND VERKLEIDETEN KAMINOFENS Rauchabzug Ø200 mm Raumluftumlaufgitter und obligatorische Haube (450 cm², 100 mm von der Decke ) Flexible Aluminiumrohre für die Warmluftkanalisierungen Ø 100 mm Einstellbare Klappe für die Warmluft (mindestens 2 x 80 cm²) Frontal Warm Luft Ausgangs Hebel (auf/zu) Einstellbare By-Pass Elektronische Steuereinheit Luftklappe Verbrennungsluftzufuhrrohr Ø100 mm kanalisierungspflichtig. Öffnung für Inspektion und Wartung Umluftgitter (450 cm²) (240 x 240 mm, Pflicht bei 680m³/h Verbrennungsluftregelung Ventilator Montage) -
Seite 26: Beispiel Eines Luftleitungssystems In Andere Räume
07.6 BEISPIEL EINES LUFTLEITUNGSSYSTEMS IN ANDERE RÄUME Die Luftrohre müssen in die zu heizenden Räume geführt werden. Aus jedem Raum, in den die Heißluft geleitet wird, muss durch Schlitze im unteren Bereich der Türen oder Luftschieber eine Rückführung der Luft in den Kaminofenraum vorgesehen werden (siehe Abbildung). Die Verteilung der Heißluft außerhalb der Abzugshaube und des Schornsteins kann über flexible Rundrohre aus Aluminium mit Anschlüssen und Ableitungen aus Blech erfolgen. - Seite 27 Installierung mit Interne Luftzufuhr Fall einer Internen Luftzufuhr Installierung, ist eine externe Luftzufuhr in der Größe von 450 cm² notwendig. ACHTUNG Für die Luftförderung in mehrere Räume das Y- oder T-Anschlussstück (Option) montieren und die zwei oberen Rohrklappen sowie die Luftrohre anschließen...
-
Seite 28: Kap.08 Gebrauch Und Wartung Für Den Anwender
KAP.08 GEBRAUCH UND WARTUNG FÜR DEN ANWENDER 08.1 STEUEREINHEIT Die elektronische Steuereinheit steuert alle Funktionen des Gerätes die über das Display ablesbar sind. Mit Hilfe des Displays ist es möglich folgende Hauptfunktionen zu Verwendung: • Lüfter Drehzahl manuell • Lüfter Drehzahl automatisch •... - Seite 29 Wenn der Rauchabzug weniger als erforderlich für den ordnungsgemäßen Betrieb ist, kann man die By-pass Klappe leicht öffnen um die Bedingungen für den Betrieb zu verbessern. Indem man die entsprechende Schraube vom Stift Entfernen, Siehe (F 4-5). Die oben beschriebene Prozedur sollte bei jeder nachfolgenden Zündung durchgeführt werden.
-
Seite 30: Ratschläge Für Den Nutzer
08.3 RATSCHLÄGE FÜR DEN NUTZER • Mit einem installierten Kanalisierten Kamin Einsatz ist es notwendig, während des Betriebs, eine Luftklappe offen zu lassen um die Wärme abzubauen. • Die Glastür muss während der Verbrennung geschlossen bleiben, nur zum Laden öffnen. •... -
Seite 31: Ordentliche Wartung
08.4 ORDENTLICHE WARTUNG Öffnung der Klappe der Verbrennungskammer Für die Öffnung der Klappe der Verbrennungskammer den Griff (F . 1) greifen und ihn vollständig drehen, bis er blockiert ist (F . 2). Die Klappe öffnen und sie, um sie vollkommen offen zu lassen, ganz um 90° aufmachen. Zum erneuten Schließen die Klappe leicht anstoßen und den Griff dabei weiter offen halten. -
Seite 32: Jährliche Wartung
Qualität des Brennstoffs ab. Die angemessene Frequenz der Reinigungsarbeiten kann daher erst nach den ersten Betriebstagen, unter Berücksichtigung der tatsächlich anfallenden Menge an abgelagerten Rückständen, bestimmt werden und kann von den von Jolly Mec empfohlenen Zeitspannen abweichen. 08.5 JÄHRLICHE WARTUNG Wir erinnern Sie daran, dass die außerordentliche Wartung, die bei dieser Art von Produkt durchzuführen ist, notwendigerweise jedes... -
Seite 33: Kap.09 Fehlersuche Und Lösung Eventueller Probleme
KAP.09 FEHLERSUCHE UND LÖSUNG EVENTUELLER PROBLEME 09.1 PROBLEME ACHTUNG In Bezug auf die für Elektrogeräte geltenden Sicherheitsnormen ist es für alle Installations-, Wartungs- oder Eingriffsarbeiten, die den Zugang zu elektrischen Teilen vorsehen, obligatorisch sich an den technischen Kundendienst und/ oder an qualifiziertes Personal zu wenden. PROBLEM WESENTLICHE KONTROLLEN, DIE DURCHGEFÜHRT WERDEN MÜSSEN •... - Seite 34 HINWEISE...
- Seite 36 Via S.Giuseppe 2 - 24060 Telgate (Bg) Italy Tel. +39 035.83.59.211 Fax +39 035.83.59.203 www.jolly-mec.it - info@jolly-mec.it...
