07.3

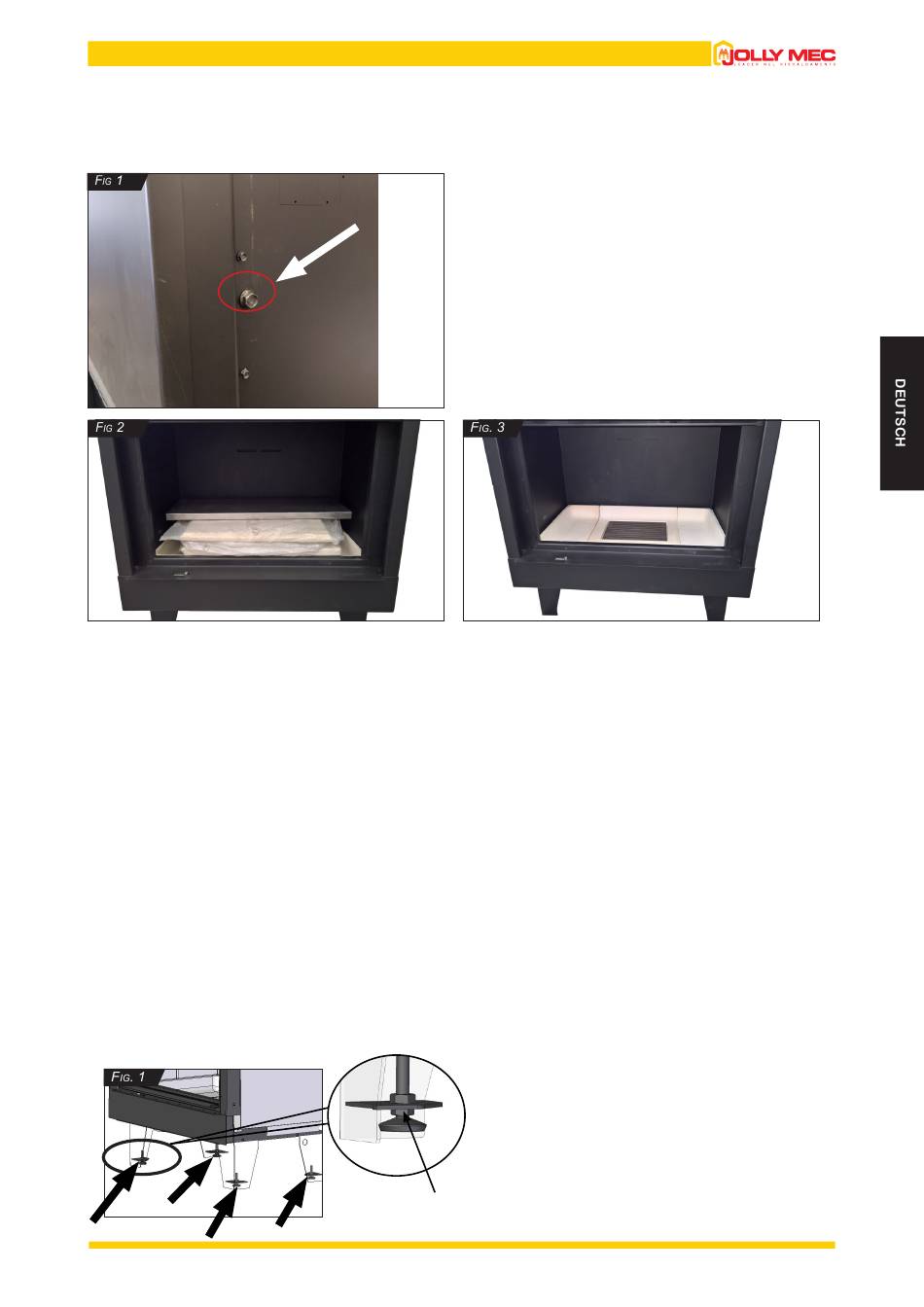

MONTAGEABFOLGE FÜR DEN INSTALLATEUR
Der Kamin wird auf einer Palette transportiert. Um Montage und Transport zu erleichtern, den Kamin öffnen und seine verschiedenen Bauteile
entnehmen (F
. 2-3); Um das sich von oben nach unten schließende Kaminofentürchen zu lösen, die M8-Schraube an den Seiten des
ig
Kaminofens lösen und abnehmen, wie dies in F
Nach der Vorbereitung der elektrischen Verbindungen, der hydraulischen Anschlüsse und Belüftungsöffnungen je nach der Konfigurationsart
die folgenden Arbeitsschritte ausführen.
Schritt 1: Nach der Positionierung des Kamins im gewünschten Bereich muss überprüft werden, dass der Kamin perfekt eben ausgerichtet
ist. Wenn notwendig, die Füsschenhöhe regulieren (siehe Punkt a). Das Gerät muss in einem geschlossenen Raum auf einem Fußboden
mit angemessener Tragfähigkeit installiert werden. Erfüllt die existierende Konstruktion diese Voraussetzung nicht, müssen angemessene
Gegenmaßnahmen getroffen werden (z. B. die Herstellung einer Lastenverteilerplatte). Die Installation des Geräts muss einen einfachen
Zugang zur Wartung des Geräts und des Rauchabzugs ermöglichen.
Alle hydraulischen Anschlüsse ausführen und Kaminofen und Anlage mit Wasser laden. Überprüfen, dass es keine Lecks gibt.
Schritt 2: Den Rauchabzug am Rauchaustritt des Kamins anschließen (siehe Kap. 07.1).
Schritt 3: Die internen Hourdisplatten und den Rauch-Deflektor montieren (siehe Punkt b).
Schritt 4: Die elektrischen Verbindungen an der Steuerung ausführen (siehe Kap. 07.6)
Das Display muss außen an der Verkleidung positioniert werden.
Das korrekte Funktionieren der Pumpe überprüfen, bevor der Kaminofen angezündet wird.
Schritt 7: Falls Sie den entfernbaren Griff für die Öffnung der nach oben und unten beweglichen Türe verwenden wollen, können Sie den
serienmäßigen Griff entfernen, indem Sie die zwei Schrauben lösen, die sich darunter befinden (siehe Punkt c).
Schritt 8: Die Verkleidung herstellen und hierzu je nach der Art der Konfiguration die entsprechenden Öffnungen bei der Verkleidung
vorsehen (siehe Kap. 07.4).
a) Einstellung der Füsschen
Zur Einstellung der Füsschenhöhe muss ein 14 mm-Schlüssel verwendet werden. Die Mutter im Uhrzeigersinn oder gegen den Uhrzeigersinn
schrauben, um das Füsschen anzuheben oder abzusenken.
. 1 angegeben ist.
ig
1
19
