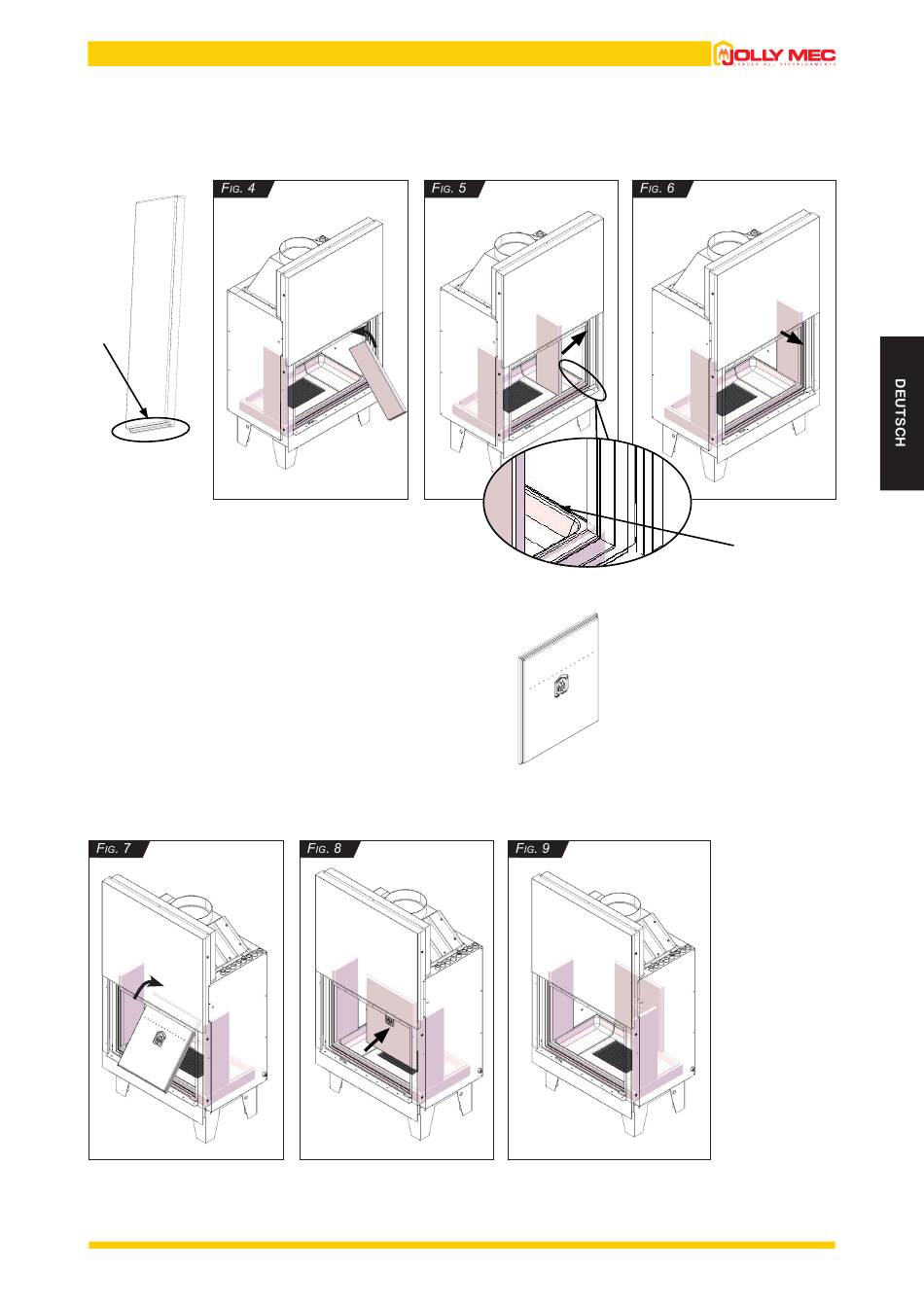

2- Die seitliche Hourdisplatte (A) auf der rechten Seite und in Richtung der Türe des Kamins einführen.
Die seitliche Hourdisplatte (A) muss in der Brennkammer mit dem profilierten Teil (a) nach unten positioniert werden.
Die Hourdisplatte so neigen, dass sie in die Brennkammer eingeführt werden kann (F
kann man sie vertikal positionieren, um sie dann gegen die Wand und an ihren Frontsitz gegen die Kamintür zu drücken (F
Der profilierte Teil (a) der seitlichen Hourdisplatte muss auf dem profilierten Teil (b) der Hourdisplatten der Feuerebene aufliegen.
a
Korrekte
Montagerichtung
3- Die hintere zentrale Hourdisplatte (B) in die Mitte der Rückseite der
Brennkammer einführen.
Die hintere zentrale Hourdisplatte (B) muss so in der Brennkammer
positioniert werden, dass das Logo zur Türe des Kamins ausgerichtet
ist.
Die Hourdisplatte so neigen, dass sie in die Brennkammer eingeführt
werden kann (F
. 7). Wenn sie ins Innere der Brennkammer eingeführt
ig
wurde, kann sie vertikal positioniert werden, um dann gegen die
Frontwand gedrückt zu werden (F
Der untere profilierte Teil der zentralen Hourdisplatte muss auf dem
profilierten Teil (b) der Hourdisplatten der Feuerebene aufliegen.
. 8-9).
ig
. 4). Wenn sie in der Brennkammer untergebracht ist,
ig
Korrekte
Montagerichtung
. 5-6).
ig
b
21
