REX640
Anwendungs-Handbuch
GUID-85504DBF-C4B1-43B2-A569-A543E61072E7 V1 DE-DE

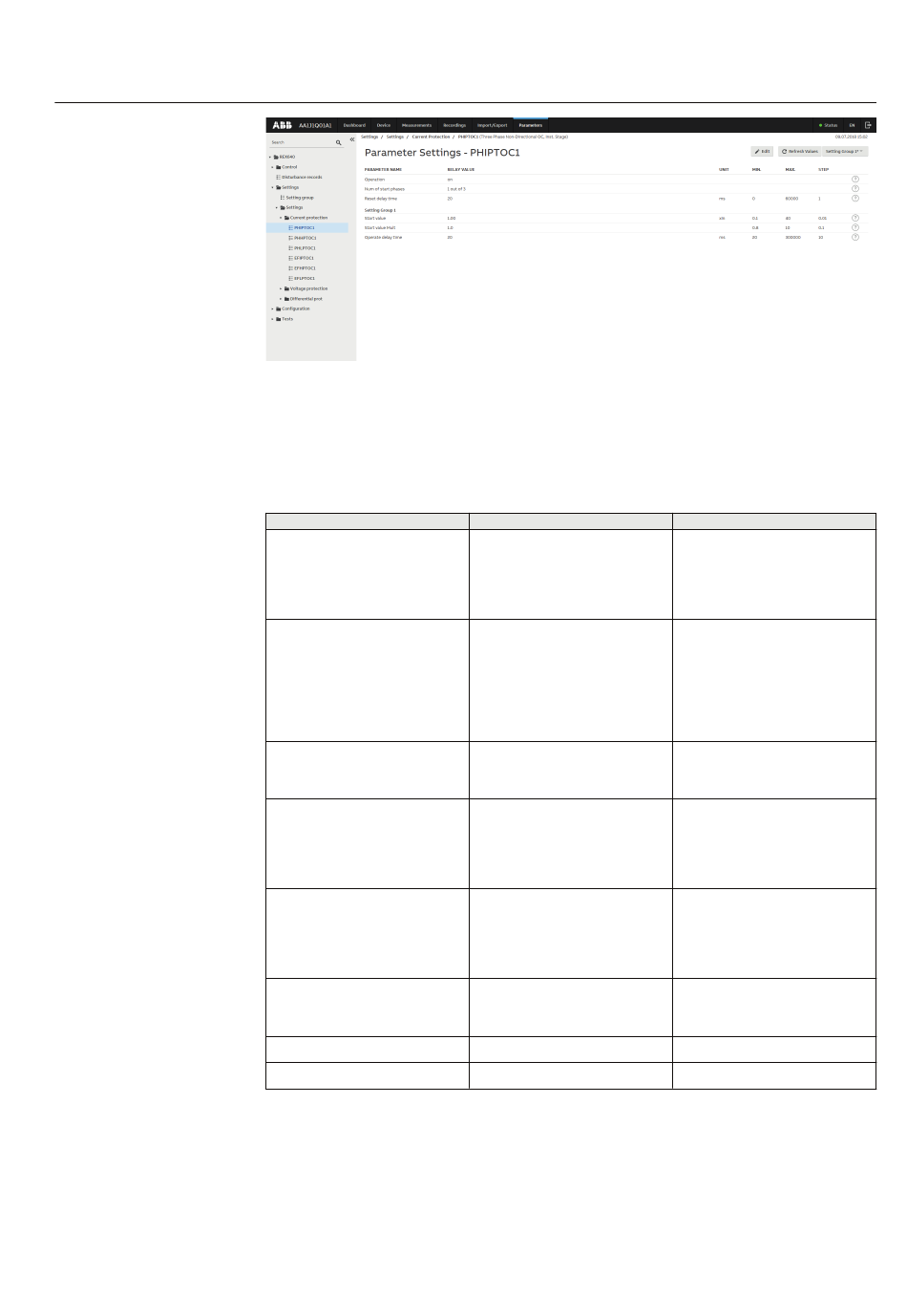

Abb. 6: Beispielansicht der WHMI
Die WHMI bietet verschiedene Funktionen. Die Menüstruktur der WHMI ist fast
identisch mit der der LHMI.
Tabelle 8: Hauptgruppen und Untermenüs der WHMI
Hauptgruppen
Dashboard
Gerät
Messungen
Aufzeichnungen
Importieren/Exportieren
Parameter
Sprachauswahl
Abmelden
Die WHMI kann lokal oder ferngesteuert aufgerufen werden:
Untermenüs
Überwachung
Information
Selbstüberwachung
Übersichtsschaltbild
Löschen
Passwort ändern
Info
Messungen
Zeigerdiagramme
Ereignisse
Störschriebe
Fehleraufzeichnung
Lastprofilaufzeichnung
Alarmliste
Berichtszusammenfassung
Import-/Exporteinstellungen
Parameterliste
Abschnitt 2
REX640 Überblick
Beschreibung
Zum Anzeigen einer Übersicht
über das Schutzgerät ein‐
schließlich Status, Messungen,
Übersichtschaltbilder und aktu‐
eller Ereignisse.
Zum Navigieren zu den Seiten
für Überwachung, Informatio‐
nen, Selbstüberwachung, Über‐
sichtsschaltbild oder Löschen.
Zum Navigieren zu den Mes‐
sungen oder Zeigerdiagram‐
men.
Zum Anzeigen von Ereignis‐
sen, Störschrieben, Fehlerauf‐
zeichnungen, Lastprofilauf‐
zeichnungen und Alarmen.
Zum Exportieren einer Parame‐
terliste oder einer Berichtszu‐
sammenfassung sowie zum Im‐
portieren und Exportieren von
Einstellungen.
Zum Anzeigen der Menüstruk‐
tur für die Einstellparameter
des Schutzgeräts.
Zum Ändern der Sprache.
Zum Beenden der Sitzung.
