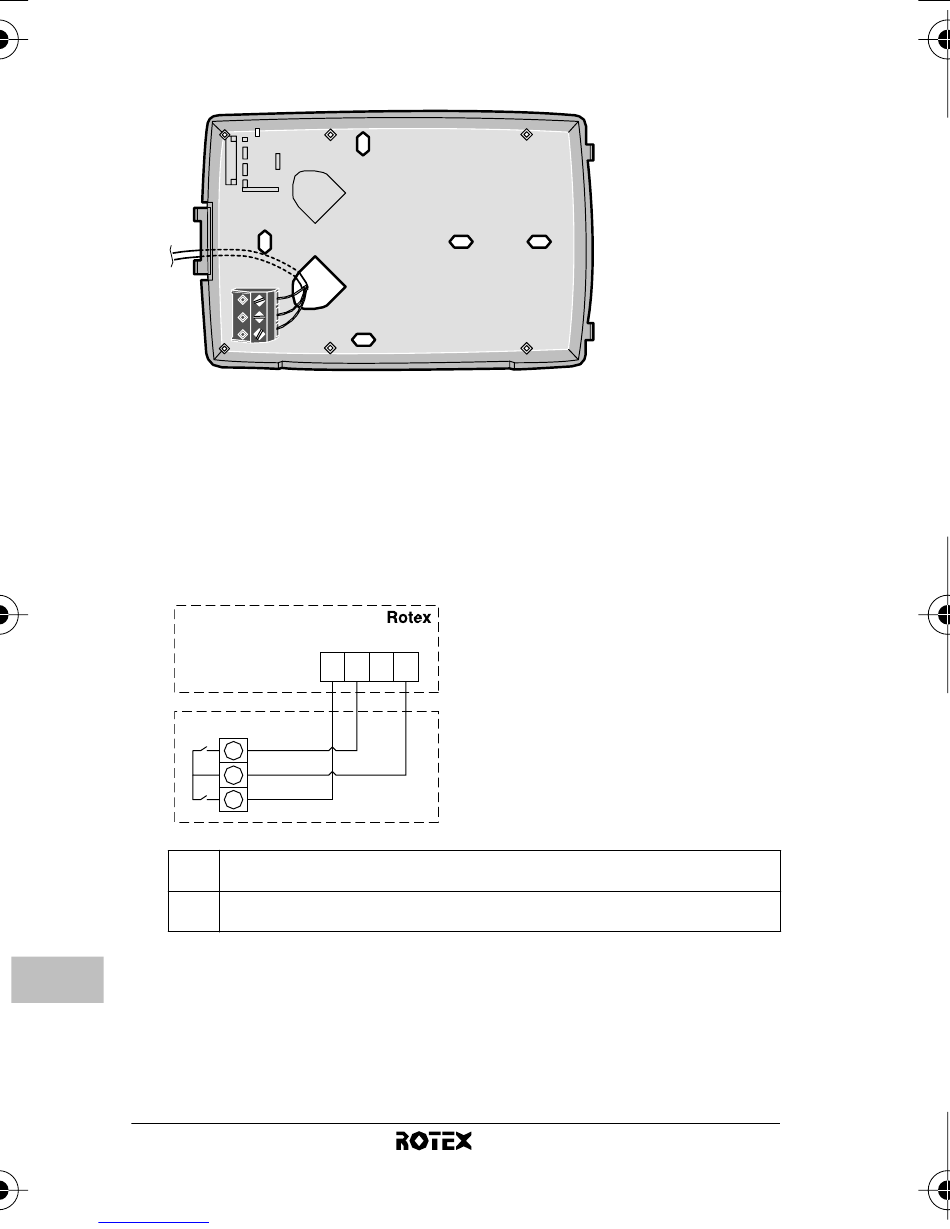

6 Passe a cablagem da unidade interior ou da válvula
motorizada pela parte de trás do termóstato.
7 Conforme a instalação concreta que estiver a efectuar,
efectue as ligações da cablagem.
7a Para ligação à unidade interior, ligue-a ao termóstato da
forma apresentada de seguida.
RKHB(H/X)008
RKHB(H/X)016
H
C
Para instalações só de aquecimento, não se liga o cabo
17-C ou 2-C.
Utilize cabos de calibre 0,75~1,50 mm
Manual de instalação
4
Downloaded from www.Manualslib.com
H C L N
X2M 1 2 3 4
X1M
C
com
H
RKRTW
Solicitação de aquecimento
Solicitação de refrigeração
