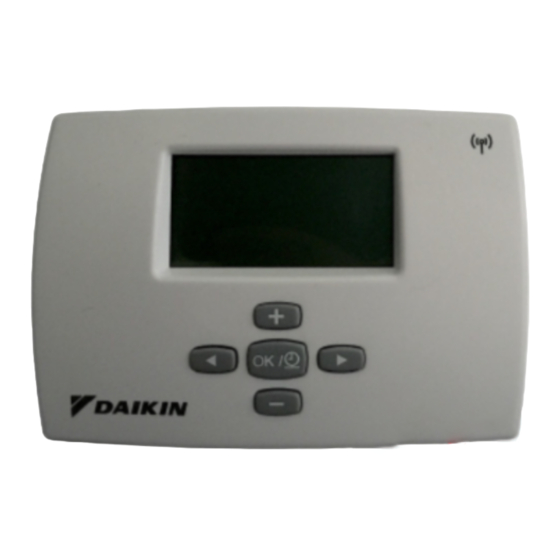

Rotex RKRTR Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Rotex Anleitungen
  4. Thermostate
  5. RKRTR
  6. Installationsanleitung

Rotex RKRTR Installationsanleitung

Vorschau ausblenden Andere Handbücher für RKRTR:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

INSTALLATIONSANLEITUNG
RKRTR
EKRTETS
Raumthermostat
Installationsanleitung
Raumthermostat
Installation manual
Room thermostat
Manuale d'installazione
Termostato ambiente
Manuel d'installation
Thermostat d'ambiance
Montagehandleiding
Kamerthermostaat
Manual de instalación
Termostato de la habitación
Manual de instalação
Termóstato de ambiente
Montaj kılavuzu
Oda termostatı
Manual de instalare
Termostat de încăpere
Deutsch
English
Italiano
Français
Nederlands
Español
Portugues
Türkçe
română
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotex RKRTR

Inhaltszusammenfassung für Rotex RKRTR

  • Seite 1 Italiano Termostato ambiente Manuel d'installation Français Thermostat d’ambiance Montagehandleiding Nederlands Kamerthermostaat Manual de instalación Español Termostato de la habitación Manual de instalação Portugues Termóstato de ambiente Montaj kılavuzu Türkçe Oda termostatı RKRTR Manual de instalare română Termostat de încăpere EKRTETS...
  • Seite 2 > > > >...

  • Seite 3: Inhaltsverzeichnis

    Einheit oder der Zubehörteile kann zu elektrischem Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand oder anderen Schäden führen. Achten Sie darauf, nur von Rotex hergestellte Zubehörteile zu verwenden, die speziell für den Gebrauch mit der Anlage konstruiert sind. Und lassen sie diese nur von einem Fachmann installieren.

  • Seite 4: Einleitung

    1. Einleitung Der Raumthermostat RKRTR kann nur zur Regelung von Bodenheizungen verwendet werden, die nur zum Heizen oder zum Heizen und Kühlen konzipiert sind. Er wird typischerweise an der Inneneinheit installiert. Siehe auch "Typische Anwendungsbeispiele" im Installationshandbuch der Inneneinheit. Bei einer Bodenheizungsanlage, die nur heizt aber nicht kühlt, kann der Raumthermostat auch an dem einen motori-...

  • Seite 5: Ekrtets Installieren Als Sensor Für Die Bodentemperatur

    Sensor für die Bodentemperatur Da der Temperatursensor EKRTETS im Boden zu installieren ist, sollte die Installation rechtzeitig eingeplant und durchgeführt werden. Wird EKRTETS als Boden-Temperatursensor installiert, sollte der Thermostat RKRTR an der Wand angebracht werden. Siehe "Wandmontage" auf Seite 6. nachfolgend beschriebene Installations- HINWEIS verfahren ist nur beispielgebend.
  • Seite 6 Temperatursensor bei Bedarf auszuwechseln. Thermostat Kabelkanal für die elektrische Leitung des Temperatursensors (Ø16 mm maximal) Temperatursensor EKRTETS (in abgedichtetem Kabelkanal steckend) Wasserrohre Das Kabel zum Temperatursensor durch den Kabelkanal führen, bis er an der Abdichtung anlangt. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 7 Schließen Sie das Temperatursensorkabel am Thermostat an. Sie dazu die Beschreibung in "Wandmontage" auf Seite 6. Installieren Sie den Temperatursensor so nah wie HINWEIS möglich am Einlass des Bodenheizungs-Kreislaufs. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...

  • Seite 8: Rkrtr Installieren

    3. RKRTR installieren Sie können den Thermostat RKRTR an der Wand anbringen oder ihn auf einem Tisch oder einer ähnlichen Unterlage platzieren. 3.1. Wandmontage Der Thermostat RKRTR kann mit den mitgelieferten Schrauben Dübeln der Wand angebracht werden. Siehe Abbildung 1.
  • Seite 9 Optional - bei Anschluss des optionalen Temperatursensors EKRTETS - den transparenten Kabelschutz wieder an seine Platz setzen und den Kabelschutz mit der Schraube befestigen. Die Thermostat-Abdeckung wieder anbringen. 10 Von der LCD-Anzeige die Schutzfolie entfernen. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...

  • Seite 10: Tisch-Platzierung Des Thermostats

    Tisch-Platzierung des Thermostats Nur dann, wenn der optionale externe Temperatursensor EKRTETS nicht angeschlossen ist, kann Thermostat RKRTR auf einem Tisch oder einer ähnlichen Unterlage platziert werden. In diesem Fall ist keine Installation oder Befestigung erforderlich. Dann arbeitet der Thermostat drahtlos, d.h.

  • Seite 11: Empfänger Installieren

    Und beachten Sie die nachfolgenden Empfehlungen. Den Empfänger nicht in einem Metallbehälter installieren. Den Empfänger vertikal ausgerichtet installieren. Er sollte mindestens 10 cm Abstand von der Rotex-Inneneinheit haben. Bringen Sie den Empfänger so an, dass er mindestens 10 cm Abstand von vertikal verlaufenden Metallrohren oder vertikal verlegten elektrischen Leitungen hat.
  • Seite 12 Frontabdeckung abzunehmen, beiden Schrauben herausschrauben. Die beiden Schrauben lösen, die unten rechts die Kabel- halterung halten. Die Kabelhalterung entfernen. Je nach Anwendung die dazu erforderlichen Anschlüsse herstellen. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 13 (bei Anwendungen, bei denen nur geheizt wird). 1N~50 Hz 1N~50 Hz 230 VAC 230 VAC RKRTR receiver Die Relaisausgänge (H und C sind spannungsfreie Kontakte) sind für eine Maximallast von 4 A - 230 V Wechselspannung ausgelegt. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...
  • Seite 14 Senden Sie die Konfigurationsadresse, indem Sie beim 5® 03 ®ƒ ‡≈î‹ Thermostat im Installationsmenü auf Code gehen. Siehe "Im Installationsmenü Codes festlegen" auf Seite 16. Jetzt sendet der Thermostat Funksignale. Auf der LCD- Anzeige blinkt das Symbol Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 15 Überprüfen Sie, dass sich der Empfänger im Thermostat- Modus befindet und nicht im manuellen Modus. Er befindet è sich im Thermostat-Modus, wenn die LED AUS ist. Siehe "LED-Signale und Bedeutungen" auf Seite 14. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...
  • Seite 16 Kommuni- kation mehr. Anforderungen zum Heizen oder Kühlen werden nicht über- tragen. Es ist aber nach wie vor möglich, manuell auf Heiz- bzw. Kühlbetrieb zu schalten (siehe "Manuelle Regelung" auf Seite 15). Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 17 Sie können beim Empfänger auch manuell auf Heizen oder Kühlen schalten und damit die Thermostat-Regelung über- gehen. Das kommt zum Beispiel dann in Frage, wenn die Batterien des RKRTR leer sind oder wenn der Thermostat defekt è ist. Manuelle Regelung ist aktiviert, wenn die -LED gelb è...

  • Seite 18: Im Installationsmenü Codes Festlegen

    Um einen Code zurück auf den Standardwert zu setzen, gleichzeitig drücken. drücken, wenn Sie Ihre Einstellung speichern wollen. Sie können das Code-Menü verlassen, indem Sie zu Code " " gehen und drücken. Siehe auch "Alle Codes im Überblick" auf Seite 19. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...

  • Seite 19: Einstellungen Für Anwendungen Zum Heizen/Kühlen

    5® ÚêÒ Temperatursensor EKRTETS installiert? Grenzwerte für Maximal-/ — 7® ÚêÒ Minimal-Temperatur aktivieren? Unterer Grenzwert für 0,5°C 18. 0 Bodentemperatur Oberer Grenzwert für 0,5°C 35. 0 Bodentemperatur (a) Standardwert. Kann bei Bedarf geändert werden. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...
  • Seite 20 Code Beschreibung Einstellung Ist der externe Temperatur- 5® ÚêÒ sensor EKRTETS installiert? Auswahl des Sensors zur 6® ÚêÒ Temperaturregulierung: Externen Temperatursensor benutzen? Diese Funktion kann nicht kombiniert werden mit der HINWEIS Funktion zur Bodentemperaturkontrolle. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...

  • Seite 21: Alle Codes Im Überblick

    Korrekturwert ungleich 0 ist, wird Symbol angezeigt. Kalibrierung des Offset = 0 Offset: 0,1°C externen –5°C~5°C Temperatur- sensors. Aktuelle Temperatur + Korrekturwert (Offset) werden angezeigt. Wenn der Korrekturwert ungleich 0 ist, wird Symbol angezeigt. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...
  • Seite 22 Auf der LCD- — — — Anzeige werden ®ƒ ‡≈î‹ angezeigt. Dieser Code wird bei der Konfiguration der Funkverbindung zwischen Empfänger und Thermostat verwendet. Siehe "Empfänger für Thermostat- verbindung konfigurieren" auf Seite 12. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 23 Externen verwenden)/ Temperatur- ≈œ (Tempera- sensor tursensor benutzen? innerhalb Thermo- stats verwenden) Rotex empfiehlt, die Werte der Temperatur-Steuerparameter nicht zu ändern. Sie sind für einen optimalen Betrieb der Bodenheizung/-kühlung eingestellt. Proportionale — 6® ÚêÒ ÚêÒ (propor- Bandsteuerung tionales verwenden? ≈œ...

  • Seite 24: Begrenzung Der Bodentemperatur

    Grenzwerte für ≈œ ÚêÒ ≈œ — Maximal-/Minimal- Bodentemperatur aktivieren? Unterer Grenzwert 0,5°C 18. 0 05. 0 Oberer für Grenzwert Bodentemperatur 7® 03 Oberer Grenzwert Unterer 0,5°C 35. 0 für Grenzwert Bodentemperatur 7® 02 50. 0 Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 25 Menü zur Einstellung des Timers ein benutzerdefiniertes Timer-Programm ausgewählt ist, gilt Folgendes: Im Heizmodus wird das benutzer- definierte Timer- ◊1 Programm Kraft sein; Im Kühlmodus wird das benutzer- definierte Timer- ◊2 Programm Kraft sein. RKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW50084-1...
  • Seite 26 ≈œ Kühlen (Installations- prüfung) 15 + Alle Ein- — — — stellungen auf ®êÒê‹æ¬¬ Standardwerte (werksseitige Vor- einstellungen) zurücksetzen. Drücken Sie 5 Sekunden lang . Die LCD- Anzeige bestätigt, dass alle Einstellungen zurückgesetzt werden. Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...

  • Seite 27: Technische Daten

    5. Technische Daten 5.1. RKRTR - Thermostat Temperaturanzeige In Stufen von 0,1°C Betriebstemperatur 0°C~50°C Temperatur-Einstellbereich 4°C~37°C in Stufen von 0,5°C Elektrische Sicherheit Klasse II - IP30 (Innengerät, Verschmutzungsgrad 2) Stromversorgung und 3 Nickeleisenbatterien AA.LR6 1,5 V Batterielebensdauer ungefähr 2 Jahre (je nach Betriebsbedingungen) 5.2.
  • Seite 28 5.3. EKRTETS (optional) Externer Temperatursensor NTC 10K bei 25°C/3 Meter Anschlussdraht Installationsanleitung RKRTR + EKRTETS Raumthermostat 4PW50084-1...
  • Seite 176 5.3. EKRTETS (opcional) Sensor externo de NTC 10 K a 25°C/3 metros de fio temperatura Manual de instalação RKRTR + EKRTETS Termóstato de ambiente 4PW50084-1...
  • Seite 224 4PW50084-1...
