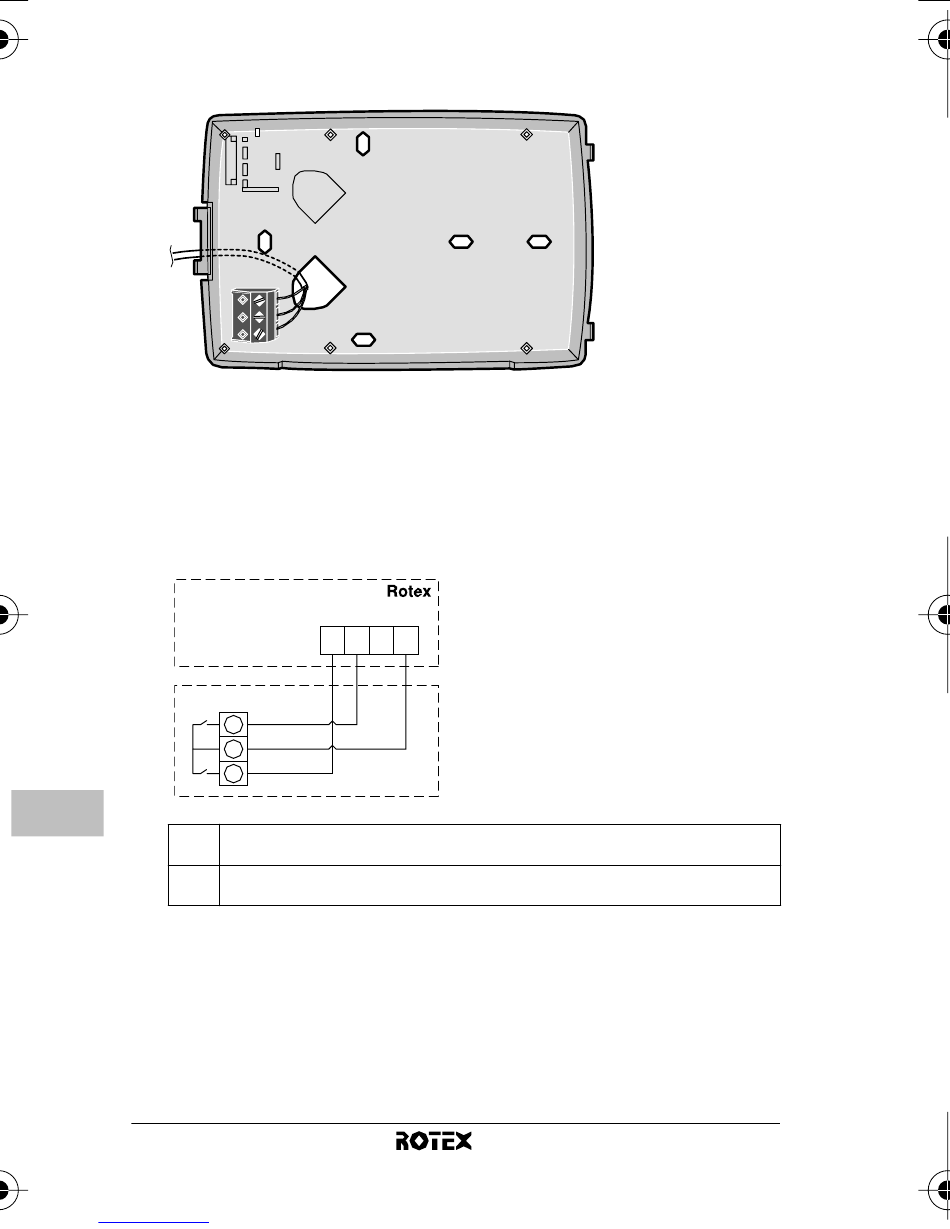

6 Passer l'unité intérieure ou le câblage de la vanne motorisée
à travers l'arrière du thermostat.
7 Selon l'application, effectuer le câblage.
7a Lorsqu'il est raccordé à l'unité intérieure, raccorder l'unité
intérieure et le thermostat comme illustré ci-dessous.
RKHB(H/X)008
RKHB(H/X)016
H
C
Pour les applications de chauffage uniquement, le câble
17-C ou 2-C ne doit pas être installé.
Utiliser une taille de câble 0,75~1,50 mm
Manuel d'installation
4
Downloaded from www.Manualslib.com
H C L N
X2M 1 2 3 4
X1M
C
com
H
RKRTW
Demande de chauffage
Demande de refroidissement
manuals search engine
2
.
RKRTW
Thermostat d'ambiance
