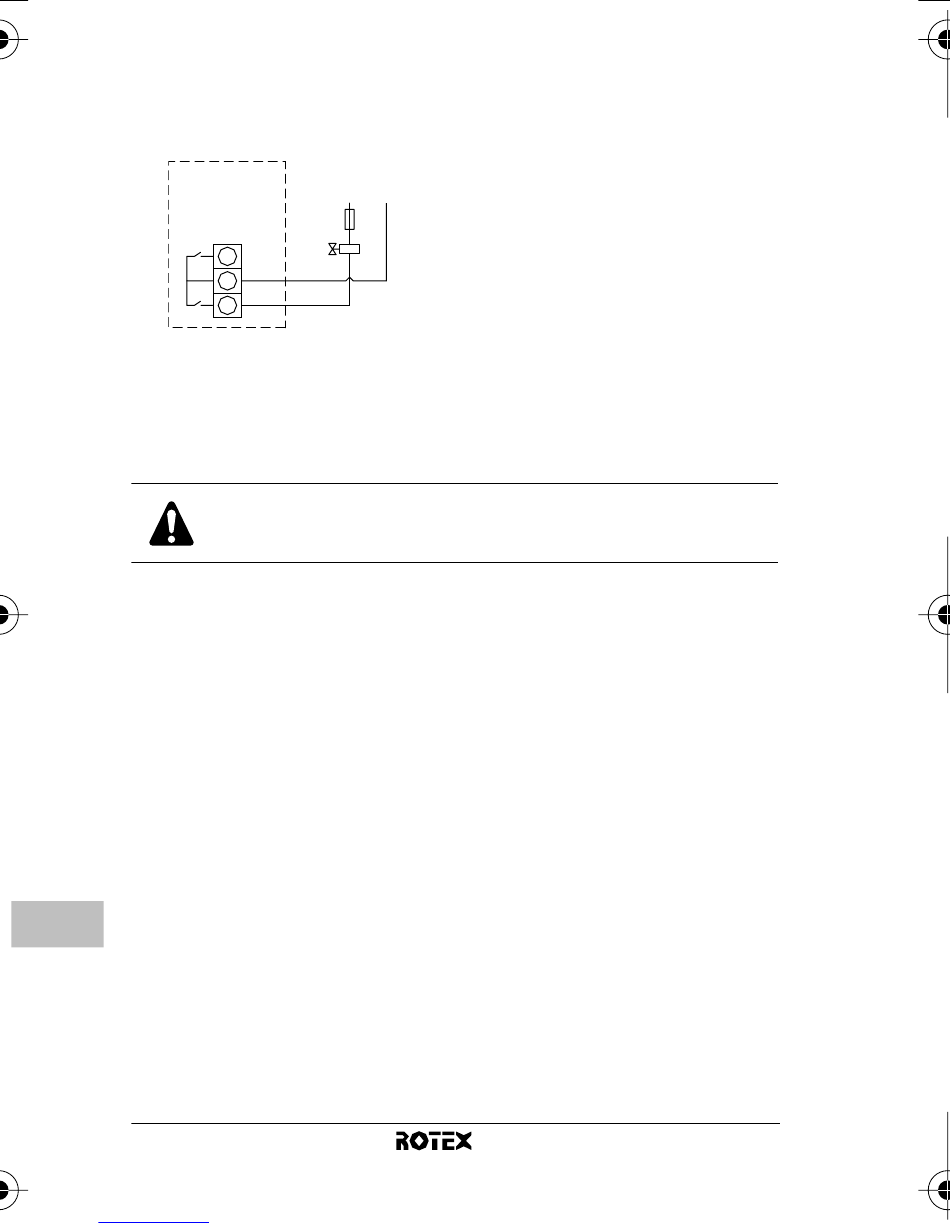

7b Cuando se conecta a la válvula motorizada, instale el
cableado de la válvula motorizada y del termostato tal y
como se muestra a continuación (para equipos de sólo
calefacción).
RKRTW
Los relés de salida (H y C son contactos desenergizados)
son capaces de soportar una caga máxima de 5 A -
230 VCA.
8 Fije el termostato mediante los tornillos suministrados.
9 Coloque la protección transparente del cable en su lugar y
fíjela mediante el tornillo.
10 Cierre la tapa del termostato.
11 Extraiga la película protectora de la pantalla LCD.
Manual de instalación
5
Downloaded from www.Manualslib.com
1N~50 Hz 230 VAC
L N
X1M
C
com
H
Tenga cuidado de no pellizcar ningún cable durante
la fijación.
manuals search engine
RKRTW
Termostato de la habitación
4PW50082-1
