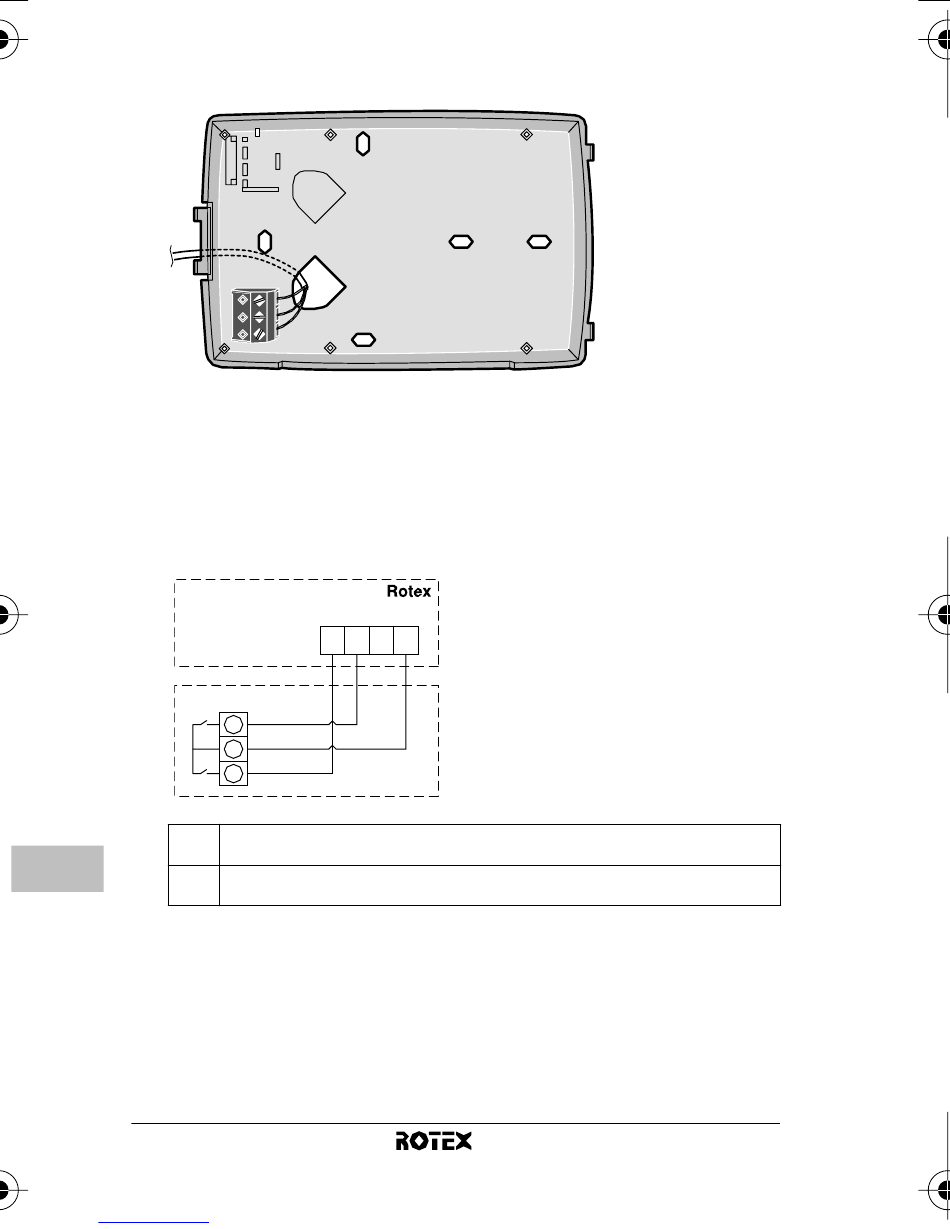

6 Steek de bedrading van de binnenunit of gemotoriseerde
klep door de achterkant van de thermostaat.
7 Voer de bedrading uit volgens de vereiste toepassing.
7a Voer de bedrading van de binnenunit en de thermostaat uit
zoals hieronder afgebeeld voor aansluiting op de binnenunit.
RKHB(H/X)008
RKHB(H/X)016
H
C
Voor toepassingen met alleen verwarmen, mag draad 17-C
of 2-C niet worden geïnstalleerd.
Gebruik draad met een dikte van 0,75~1,50 mm
Montagehandleiding
3
Downloaded from www.Manualslib.com
H C L N
X2M 1 2 3 4
X1M
C
com
H
RKRTW
Vraag verwarmen
Vraag koelen
manuals search engine
2
.
RKRTW
Kamerthermostaat
