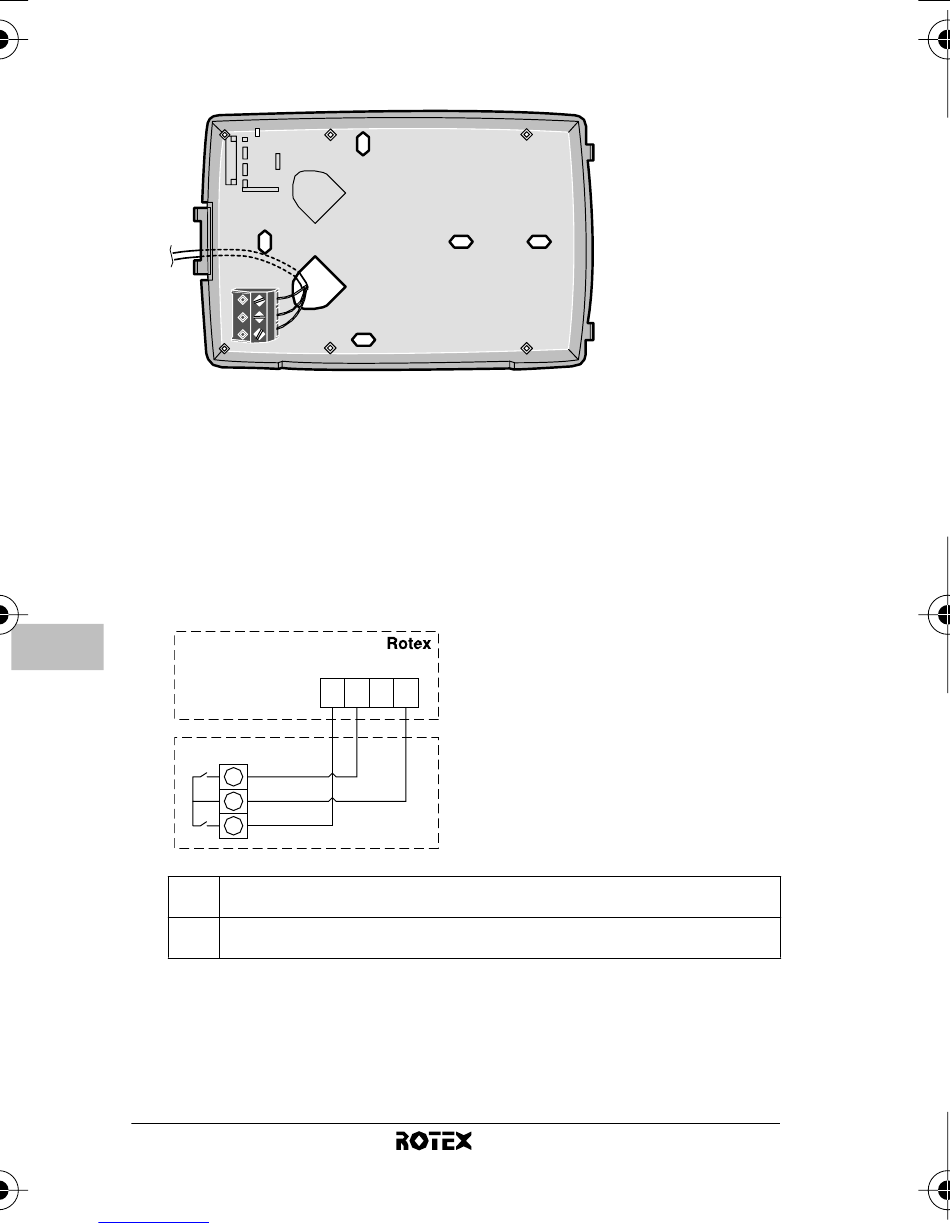

6 Das Kabel zur Inneneinheit oder zum motorisierten Ventil
durch die Rückwand des Thermostats führen.
7 Je nach Anwendung die dazu erforderlichen Anschlüsse
herstellen.
7a Bei Anschluss an der Inneneinheit schließen Sie die
Inneneinheit und den Thermostat so an, wie nachfolgend
gezeigt.
RKHB(H/X)008
RKHB(H/X)016
H
C
Bei Anwendungen, bei denen nur geheizt wird, bleiben die
Anschlüsse 17-C bzw. 2-C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm
Installationsanleitung
4
Downloaded from www.Manualslib.com
H C L N
X2M 1 2 3 4
X1M
C
com
H
RKRTW
Heizen
Kühlen (Cooling)
manuals search engine
2
.
RKRTW
Raumthermostat
4PW50082-1
