2. Installatie van RKRTW
De thermostaat RKRTW kan tegen de muur worden gemonteerd
met de bijgeleverde schroeven en pluggen. Zie afbeelding 1.
De bedrading naar het binnensystem (lokaal te voorzien) moet
op voorhand worden voorzien en moet rekening houden met de
suggesties voor de installatieplaats. Zie afbeelding 2.
1
2
3
4
5
RKRTW
Kamerthermostaat
4PW50082-1
Downloaded from www.Manualslib.com
Alle voedingscircuits moeten zijn onderbroken
voordat u aan de klemmen begint te werken.

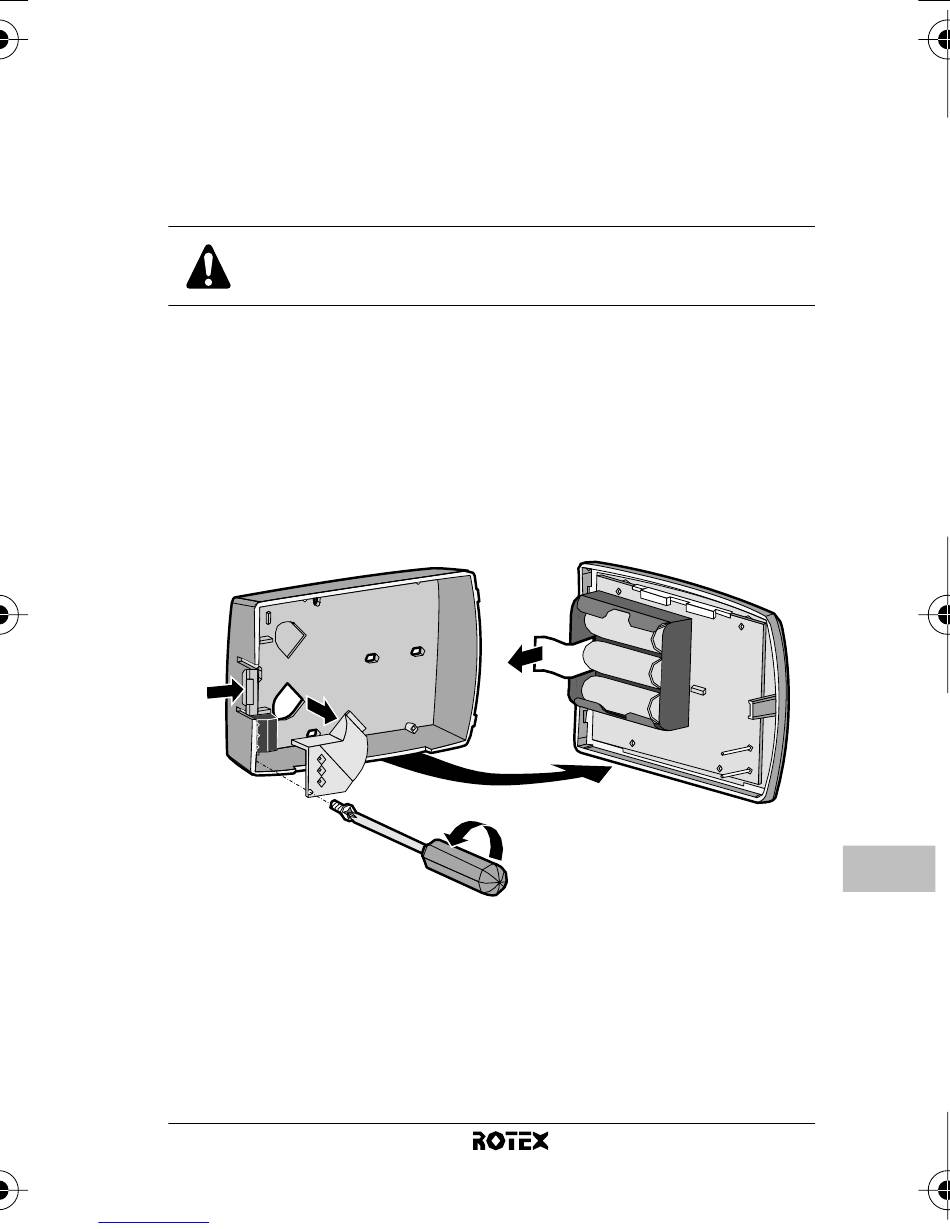

Duw voorzichtig op het deksel aan de linkerkant van de
thermostaat.
Trek het voordeksel naar u toe om het te verwijderen.
Draai de schroef van de kabelhouder in de linkeronderhoek
van het achterste deel van de thermostaat los en verwijder
de doorzichtige kabelbescherming.
Verwijder de batterij-isolator.
1
3 3
Boor gaten in de muur volgens de afmetingen van de
thermostaat en breng de bijgeleverde pluggen aan in de
gaten.
Zie afbeelding 3 (maateenheid: mm).
manuals search engine
4
2
3
Montagehandleiding
