7b Voer de bedrading van de gemotoriseerde klep en de
8
9
10 Sluit het deksel van de thermostaat.
11 Verwijder de beschermingsfilm van het lcd.
RKRTW
Kamerthermostaat
4PW50082-1
Downloaded from www.Manualslib.com

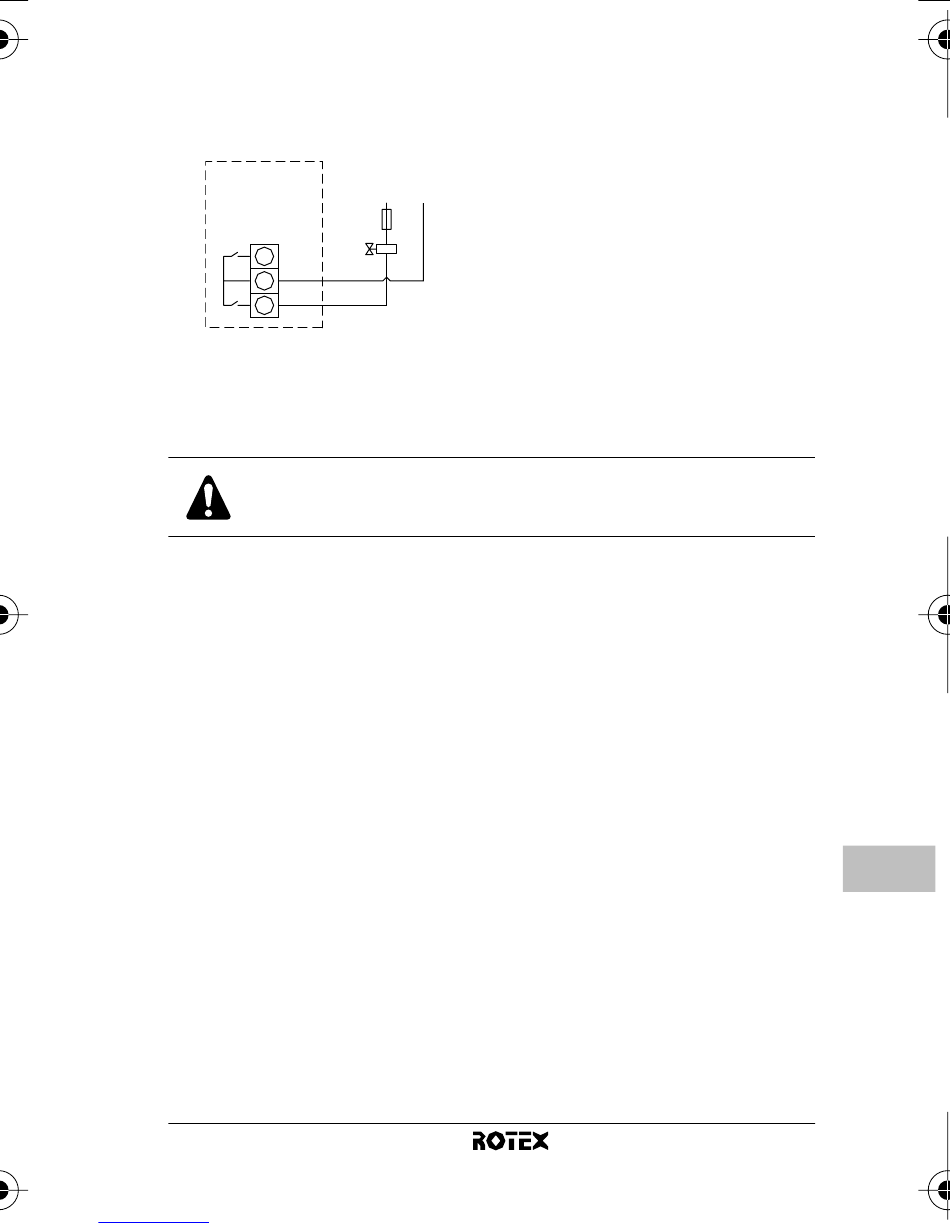

thermostaat uit zoals hieronder afgebeeld voor aansluiting
op de gemotoriseerde klep (voor toepassingen met alleen
verwarmen).
RKRTW 1N~50 Hz 230 VAC
X1M
C
com
H
De maximumbelasting voor de outputrelais (H en C zijn
spanningsvrije contacten) bedraagt 5 A-230 VAC.
Bevestig de thermostaat met de bijgeleverde schroeven.
Let op dat u de bedrading tijdens het vastdraaien
niet klemt.
Breng de doorzichtige kabelbescherming weer aan en maak
de kabelbescherming vast met de schroef.
manuals search engine
L N
Montagehandleiding
