Rotex RKRTW Installationsanleitung Seite 39

7b Lorsqu'il est raccordé à la vanne motorisée, raccorder la
8
9
10 Fermer le couvercle du thermostat.
11 Retirer le film de protection du LCD.
RKRTW
Thermostat d'ambiance
4PW50082-1
Downloaded from www.Manualslib.com

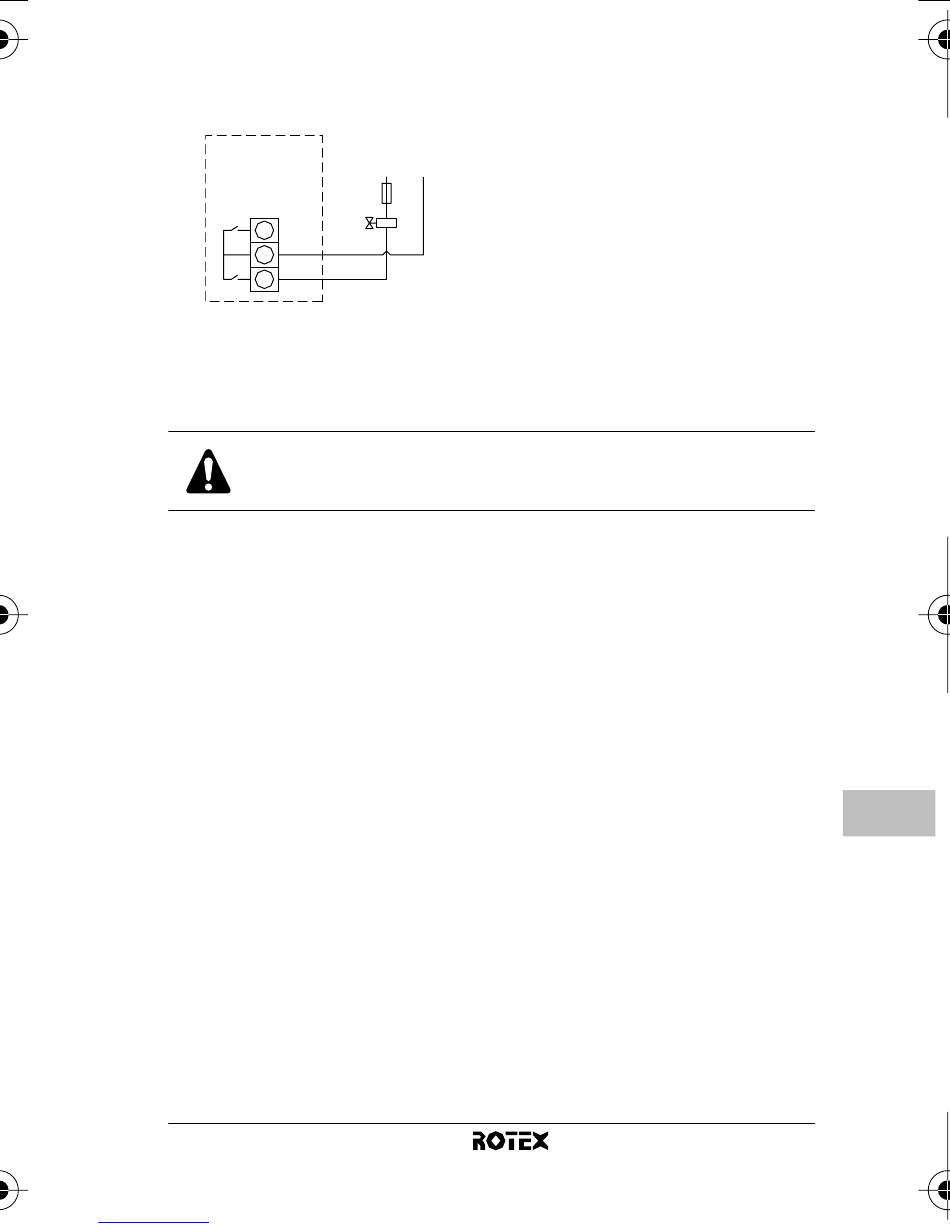

vanne motorisée et le thermostat comme illustré ci-dessous
(pour les applications de chauffage uniquement).
RKRTW 1N~50 Hz 230 VAC
X1M
C
com
H
Les relais de sortie (H et C sont des contacts sans tension)
peuvent gérer une charge maximale de 5 A - 230 V CA.
Attacher le thermostat avec les vis fournies.
Veiller à ne pas pincer le câble pendant la fixation.
Remettre la protection transparente du câble en place et
fixer la protection du câble avec la vis.
