Rotex RKRTW Installationsanleitung Seite 7

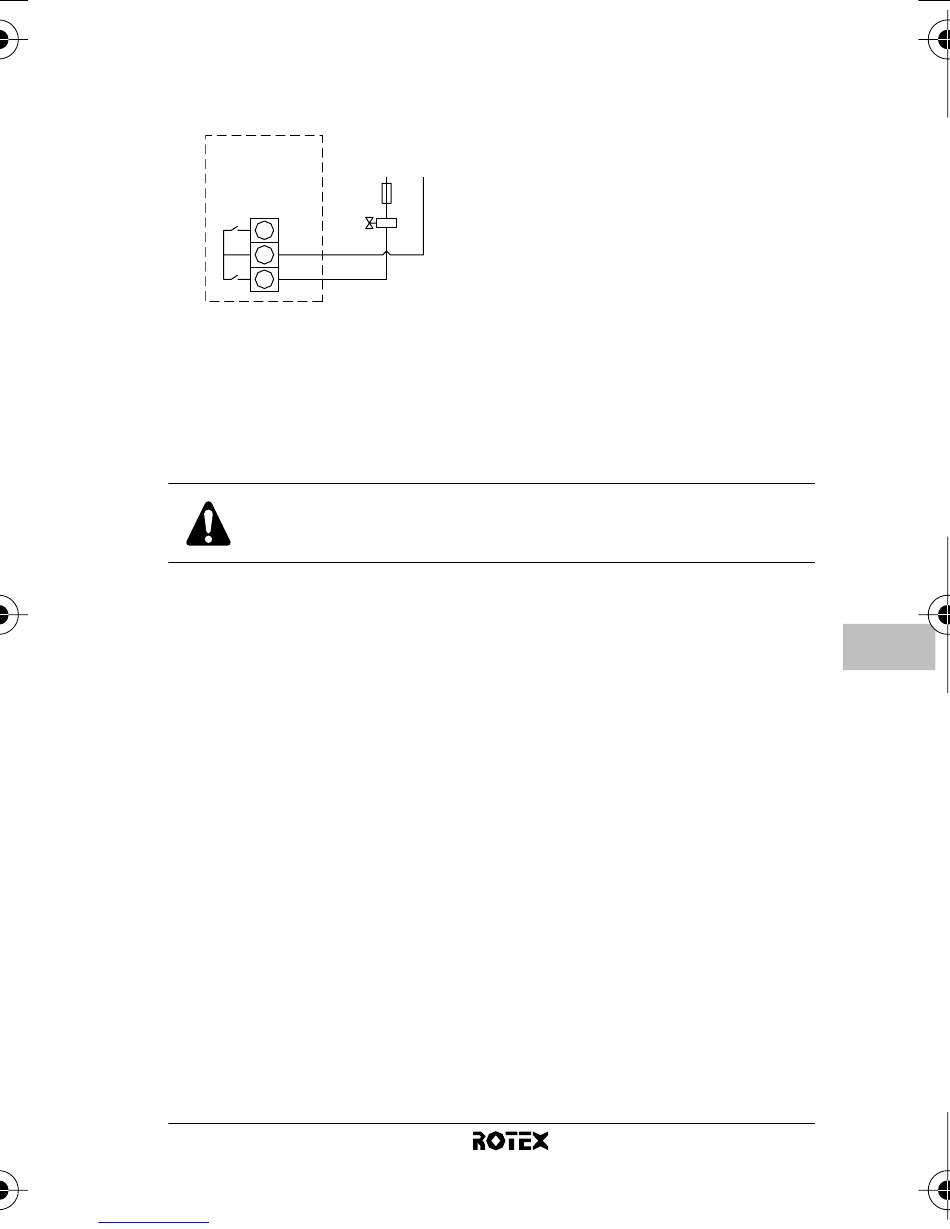

7b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
8
9
10 Die Thermostat-Abdeckung wieder anbringen.
11 Von der LCD-Anzeige die Schutzfolie entfernen.
RKRTW
Raumthermostat
4PW50082-1
Downloaded from www.Manualslib.com
motorisierten Ventil und am Thermostat wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
RKRTW 1N~50 Hz 230 VAC
X1M
C
com
H
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 5 A - 230 V
Wechselspannung ausgelegt.
Den Thermostat
befestigen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
Den transparenten Kabelschutz wieder an seine Platz
setzen und den Kabelschutz mit der Schraube befestigen.
