haben, da ihre Gesamtimpedanz im Parallelbetrieb
4 Ohm ergeben. Wiederum ist unerheblich, ob Sie
von einer Box zur nächsten durchschleifen, und/
oder SPEAKON und Klinkenanschlüsse gleichzeitig
belegen.
SCHALTER POWER AMP (#41)
Abhängig von der Stellung des Schalters POWER
AMP (#41) auf der Frontseite sind verschiedene
Lautsprecher Konfigurationen möglich. Der Schalter
bestimmt, mit welchem Signal des Mischerteils die
Endstufenblöcke versorgt werden. Achten Sie also
beim Anschluss von Lautsprechern darauf, in welcher
Stellung sich jener Schalter befindet.

MONO BRIDGE BETRIEB

Ein besonderer Fall liegt vor, wenn der Schalter
POWER AMP auf MONO BRIDGE steht (unterste
Stellung). Hier werden die beiden Endstufenblöcke
zu einer „Super"
die Ausgangsleistung beider Endstufen addieren
sich. Aus den 2 x 500 Watt werden doppelt so viel,
also 1000 Watt. Allerdings ändert sich auch die
Mindestimpedanz. Die beträgt nicht mehr 4 Ohm, wie
bei den einzelnen Endstufenblöcken, sondern nun 8
Ohm!
Im MONO BRIDGE Betrieb muss das verwendete
Lautsprecherkabel verändert werden! Es darf nur
der Speakon Anschluss A verwendet werden, die
Belegung des Steckers an der Endstufenseite muss
folgendermaßen sein:
Pin 1+ = positives Signal (heiß, plus)
Pin 2+ = negatives Signal (kalt, minus)
Diese Belegung ist auch auf dem Gerät noch einmal
abgedruckt.
Achten Sie unbedingt darauf, dass die Mindestimpedanz
von 8 Ohm auf keinen Fall unterschritten wird!
WARNUNG: Im Mono Bridge Betrieb dürfen weder
die Klinken Lautsprecherausgänge noch der Speakon
Ausgang B verwendet werden!
ACHTUNG: Da die SPEAKER Ausgänge das
hochverstärkte Signal der Endstufen tragen, dürfen
hier wirklich nur Lautsprecher angeschlossen
werden, auf keinen Fall irgendwelche anderen
Audiogeräte – die würden bestimmt Schaden
nehmen.
14
Endstufe zusammengefasst,

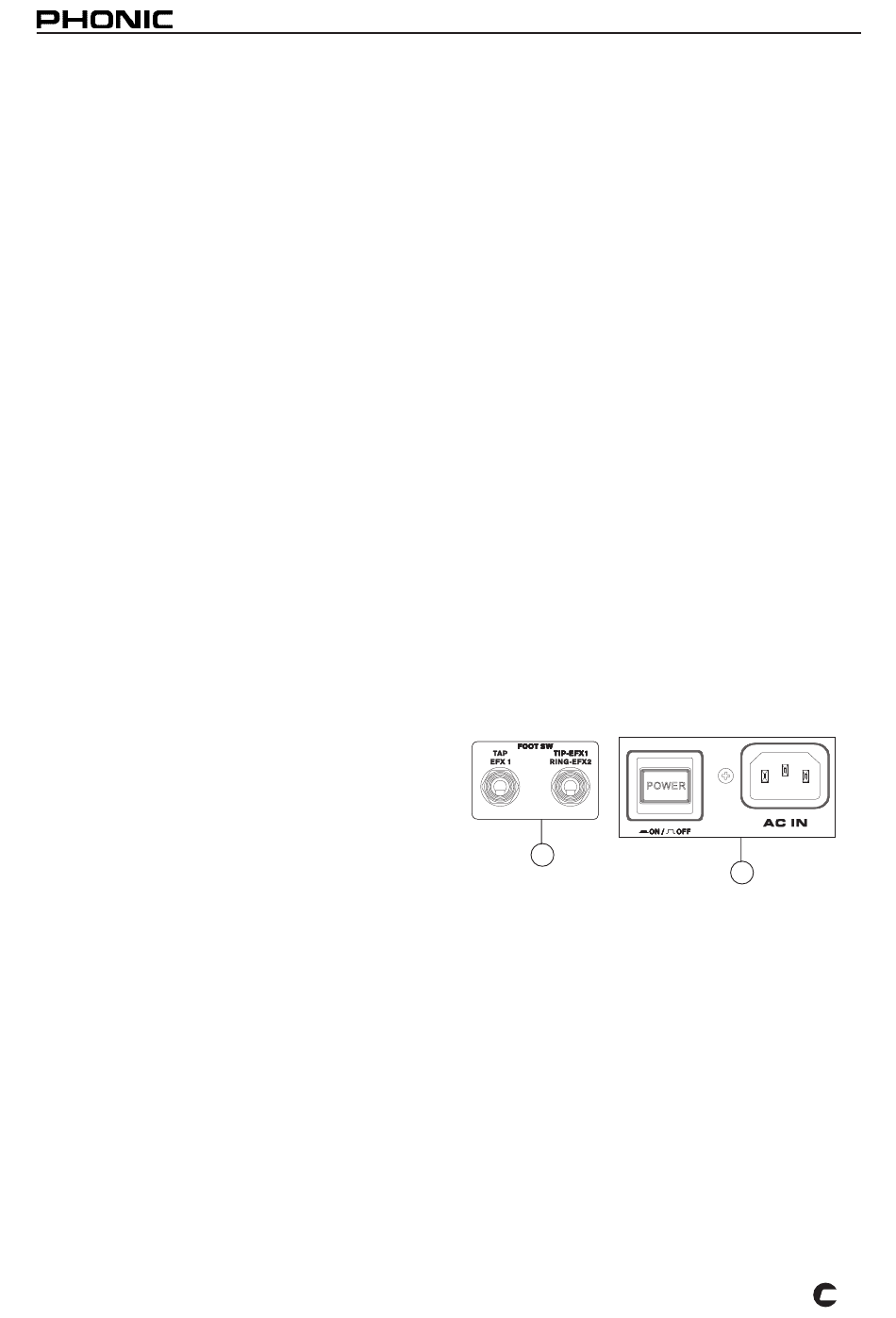

16. FOOT SW
Diese beiden Klinkenbuchsen sind für den Anschluss
von optionalen Fußschaltern vorgesehen, mit deren
Hilfe bestimmte Eigenschaften der eingebauten
digitalen Effektgeräte gesteuert werden können.
TAP EFX 1
Dieser Anschluss, eine
Klinkenbuchse („mono"), wird zur Fernbedienung der
TAP DELAY Funktion im EFX 1 benutzt (nur aktiv,
wenn eins der Tap Delay Programme aufgerufen
ist). Er hat also die gleiche Funktion wie das
Drücken des PROGRAM Drehgebers beim EFX 1.
Zweimaliges Tippen auf den Fußschalter bestimmt
die Wiederholungszeit des eingestellten TAP DELAY
Programms.
TIP – EFX 1 / RING – EFX 2
An diese dreipolige 6,3 mm Klinkenbuchse („stereo")
kann ein Zweifach-Fußschalter zum Stummschalten
der beiden Effektsignale angeschlossen werden. Die
Fußschalter haben also die gleiche Funktion wie die
An / Aus Schalter (#38) auf der Frontplatte.
Beachten Sie, dass es sich bei den Fußschaltern
um sogenannte Impulsschalter („momentary switch")
handeln muss, die lediglich einen Schaltimpuls
abgeben (im Gegensatz zu Permanentschaltern, die
eine Funktion so lange schalten, wie der Schaltkreis
geschlossen ist).
16
17.AC IN (NETZANSCHLUSS) & POWER ON / OFF
(NETZSCHALTER)
An die Kaltgerätebuchse wird das mitgelieferte
Netzkabel angeschlossen. Bitte verwenden sie
nur dieses Netzkabel oder ein gleichwertiges, also
einwandfreies, ordnungsgemäß geerdetes Netzkabel
mit Schukostecker. Zuvor vergewissern Sie sich, ob
der Spannungswahlschalter (#18) korrekt eingestellt
ist.
Sollten Sie das Netzkabel verlegt oder vergessen
haben, ersetzen Sie es durch ein gleichwertiges.
Jedes gut sortierte Musikgeschäft, aber auch Läden
für Computerzubehör, führen solche Kabel.
zweipolige 6,3 mm
