Phonic POWERPOD K-12 Plus Bedienungsanleitung Seite 10

spezielle Stimmunterdrückungsschaltung aktiviert –
durch gezielte Phasenauslöschungen in bestimmten
Frequenzbereichen werden Gesangsstimmen im
Original Playback unterdrückt, sofern sie in der
Mischung genau in die Mitte des Stereobilds platziert
wurden (was aber in der Regel der Fall ist). So steht
einer spontanen Karaoke Veranstaltung nichts mehr
im Wege.
5

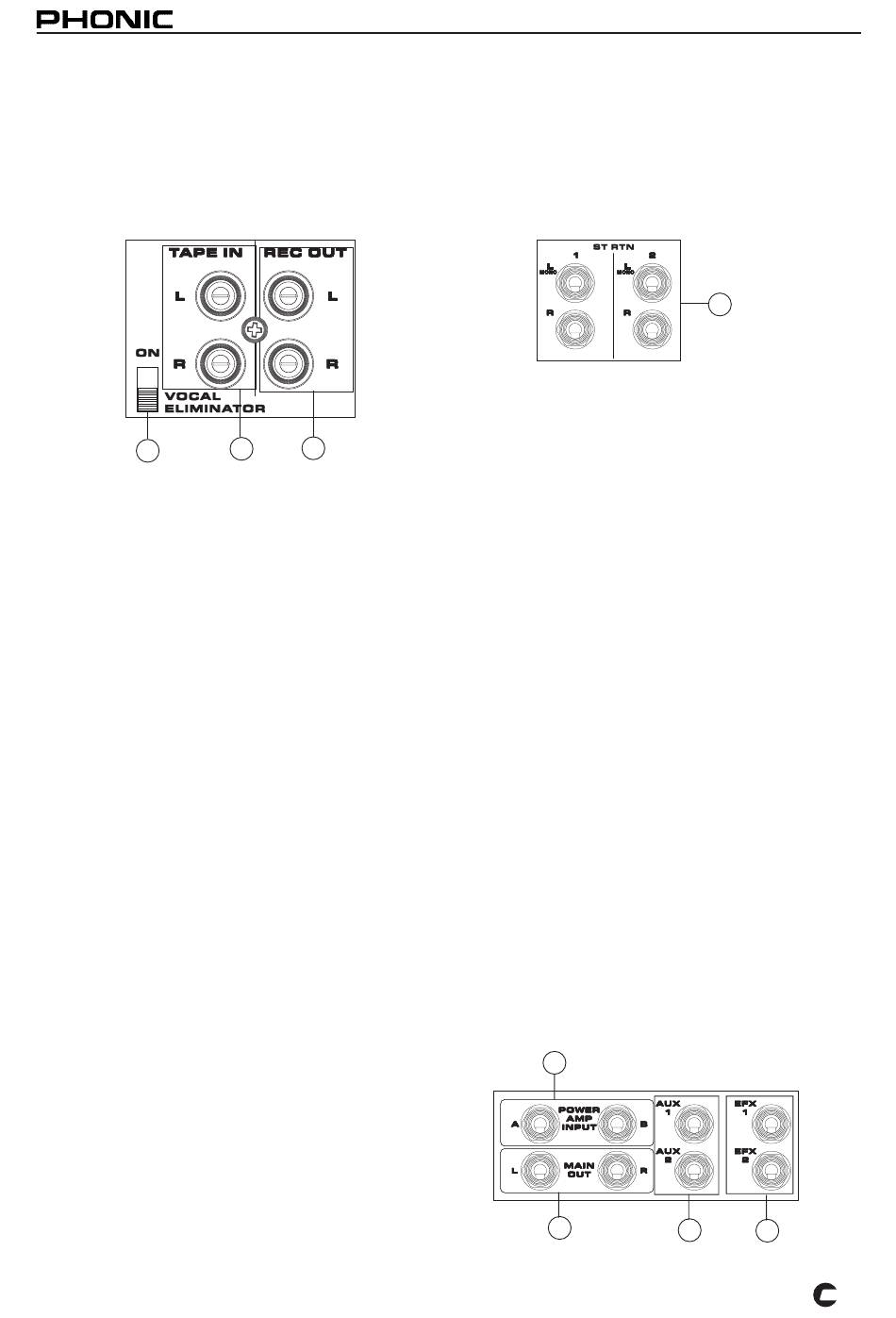

6. Record Outputs
Diese unsymmetrischen
Form von Cinch Buchsen sind für den Anschluss
von semiprofessionellen Signalpegeln (-10 dBV)
ausgelegt. Schließen Sie hier die Eingänge Ihres
Aufnahmemediums an, also Kassettenrekorder, DAT,
MD, Soundkarte oder Laptop.
Das Signal des REC OUT wird in der Summenschiene
abgegriffen, jedoch vor dem MAIN Fader (#54) und
auch den grafischen Equalizern (#44). Es enthält also
alle Signale, die in die Summenschiene gelangen, ist
jedoch in der Lautstärke und Klang unabhängig von
der Stellung des Summen Lautstärkereglers und des
grafischen EQs. Dies ist vor allem interessant, wenn
bei der Beschallung gleichzeitig ein Mitschnitt auf
einer Zweispurmaschine gemacht wird. Änderungen
der Lautstärke und des Klangs (durch die grafischen
Equalizer) im Saal haben demnach keinen Einfluss auf
den Pegel und den Klang, der in das Aufnahmemedium
gelangt.
Will man das Signal optisch und akustisch überprüfen,
das an die Recording Ausgänge gelangt, verwenden
Sie folgenden Trick: Drehen Sie den ZONE 2 Regler
(#48) auf die Unity Gain Position (12-Uhr Stellung) und
betätigen Sie dort den AFL Schalter – voilà, dieses
Signal ist identisch mit dem Signal an den Recording
Ausgängen!
Selbstverständlich ist
Ausgänge nicht auf die bloße Funktion „Aufnahme"
beschränkt. Sie können diese Ausgänge genauso
gut dafür verwenden, eine zweite Beschallungszone
zu versorgen, d.h. schließen Sie hier einfach eine
10
6
4
Zweispurausgänge
der Einsatzzweck dieser
weitere, externe Endstufe oder eine Aktivbox an (diese
weitere Beschallungszone könnte im Spezialfall auch
die Bühne sein, wenn Sie einen Monitor brauchen, der
Ihnen das gleiche Mischungsverhältnis wieder geben
soll, wie es auch im Saal herrscht).
Sie sehen an diesem Beispiel, dass die Möglichkeiten
eines Mixers mit verschiedenen Ein- und Ausgängen
nur durch Ihre Phantasie limitiert sind.
7. ST RTN 1 & 2
Diese paarweise angeordneten, unsymmetrischen
Klinkenbuchsen sind weitere Eingänge, die über
einen eigenen Lautstärkeregler LEVEL (siehe Sektion
#46) direkt auf die Summe gehen. Hier werden in der
in
Regel die Rückführungen, also das linke und rechte
Ausgangssignal, eines externen Effektprozessors
angeschlossen. Sie haben in der Sektion auch die
Möglichkeit, Effektanteile in die Monitorwege AUX
SEND 1 und 2 zu schicken.
Die Returns können jedoch selbstverständlich einfach
als zusätzliche Eingänge verstanden und verwendet
werden, z.B. zum Anschluss eines Submixers.
Ist das Eingangssignal mono, belegen Sie nur
den linken Eingang, das Signal wird dann intern
automatisch auf beide Summenschienen L / R geleitet
(es handelt sich um eine sogenannte „normalisierte"
Klinkenbuchse). Dies funktioniert nur bei der mit L
(MONO) bezeichneten Buchse – wird hingegen nur die
rechte, mit R gekennzeichnete Buchse belegt, gelangt
das Signal auch nur in die rechte Summenschiene.
8. PWR AMP IN
Dies sind die Line Pegel Eingangsbuchsen der
eingebauten Endstufen A und B. Wenn die Buchsen
(durch externe Geräte) belegt sind, ist der interne,
direkte Signalweg von Mischerteil zu Endstufe,
unterbrochen.
8
9
7
10 11
POWERPOD K-12
PLUS
