Wirkungsweise (Bild 2)
Die Dreipunkt-Ausführung besteht aus einem reversierbaren Syn-
chronmotor und einem wartungsfreien Getriebe. Der Synchron-
motor wird durch drehmomentabhängige Endlagenschalter
oder bei Überlastung abgeschaltet.
In der Ausführung mit digitalem Stellungsregler ermöglicht der
Schrittmotor die Versorgung durch frequenzunabhängige Span-
nungen.
Die Kraft des Motors wird über Getriebe und eine Kurbelscheibe
auf die Antriebsstange (3) übertragen. Beim Ausfahren drückt
diese auf die Kegelstange des Ventils. Bei einfahrender
Antriebsstange folgt die Kegelstange durch die Rückstellfeder
im Ventil der Bewegung (kraftschlüssige Verbindung).
Antrieb und Ventil werden durch die Überwurfmutter (4) ver-
bunden.
Formschlüssige Stellventile ohne Rückstellfeder können mit dem
Antrieb Typ 5824-30/-33 und Typ 5825-30/-33/-35 durch
ein Joch/ einen Adapter verbunden werden:
Joch für Typ Ventile V2001:
–
Adapter für andere Ventil-Typen: Bestell-Nr. 1400-7415
–
Typ 5824
Das Gerät ohne Sicherheitsfunktion hat einen Handsteller (2),
mit dem das Stellventil manuell in die gewünschte Position ge-
fahren werden kann. Die Bewegungsrichtung und der Hub sind
an der Skala (9) ablesbar.
Typ 5825
Das Gerät mit Sicherheitsfunktion entspricht weitgehend
dem zuvor beschriebenen Typ 5824. Es enthält jedoch ei-
nen Federspeicher (8) und einen Elektromagneten, die das
angeschlossene Stellventil im spannungslosen Zustand in die
Sicherheitsstellung fahren. Das Gerät Typ 5825 ist lieferbar
mit den Sicherheitsstellungen Antriebsstange ausfahrend (bei
Ausfall der Versorgungsspannung fährt die Antriebsstange
aus) oder Antriebsstange einfahrend (bei Ausfall der
Versorgungsspannung fährt die Antriebsstange ein).
Der Handsteller (2) entfällt. Nach Ausschalten des Antriebs und
Abnahme des Gehäusedeckels (1.1) ist ein Handeingriff mit
einem Stiftschlüssel möglich. Wird der Stiftschlüssel losgelassen,
fährt der Antrieb sofort wieder in die Ausgangslage zurück.
Prüfung nach DIN EN 14597
Die elektrischen Antriebe Typ 5825 mit Sicherheitsstellung
„Antriebsstange ausfahrend" sind in kraftschlüssiger Ausfüh-
rung zusammen mit verschiedenen SAMSON-Ventilen vom TÜV
nach DIN EN 14597 geprüft. Registernummer auf Anfrage.
Ausführungen als Schnellläufer (Dreipunkt-Ausführung)
Bei den Typen 5824-13/-23/-33 und 5825-13/-23/-33 befin-
det sich ein leistungsfähigerer Motor in einem angeschraubten
Gehäuse an der Rückseite des Antriebs.
2
Bestell-Nr. 1400-7414
8 9 1
3
4
1 Gehäuse
1.1 Gehäusedeckel
1.2 Kabeleinführung
2 Handsteller, Typ 5824
3 Antriebsstange

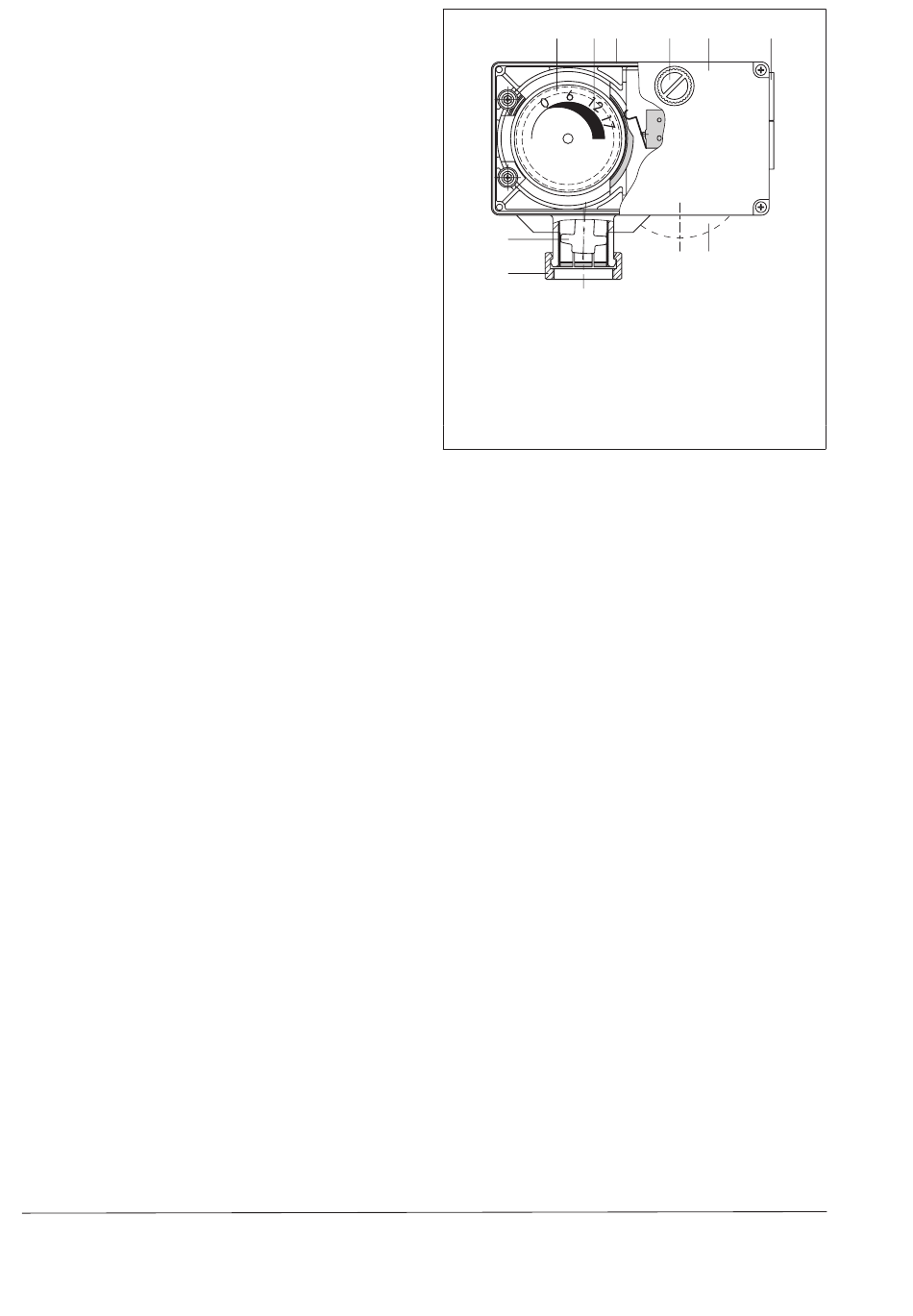

Bild 2: Typ 5824 und Typ 5825
Elektrische Zusatzausstattung
Dreipunkt-Ausführung
• Widerstandsferngeber · Der Widerstandsferngeber
ist mit dem Getriebe verbunden und ermöglicht ein
hubproportionales Widerstandssignal von ca. 0 bis
1000 Ω (Nutzbereich ca. 0 bis 900 Ω).
• Grenzkontakte · Die Antriebe sind auf Wunsch mit zwei
Grenzkontakten ausgerüstet. Diese werden über stufenlos
verstellbare Nockenscheiben betätigt.
Die beiden zusätzlichen Schalter können nicht nachgerüstet
werden.
Ausführung mit digitalem Stellungsregler
• Stellungsregler gewährleisten eine vorgegebene Zuord-
nung von Ventilstellung und Stellsignal.
Zur Stellungsmeldung kann an den Klemmen 32 und 33
ein Signal von 0 bis 10 V abgenommen werden. Die Aus-
führung mit Stellungsregler erlaubt eine Kennlinienumkehr
und eignet sich für Split-range-Berieb.
• Grenzkontakte (nur bei Stellungsreglern mit 24 V DC/AC)
Die Antriebe sind auf Wunsch mit zwei Grenzkontakten
ausgerüstet. Diese werden über stufenlos verstellbare
Nockenscheiben betätigt.
Versorgungsspannung sowie Ein- und Ausgänge sind
nicht galvanisch getrennt. Die beiden zusätzlichen Schal-
ter können nicht nachgerüstet werden.
• Vorrangschaltung · Bei Kombination mit Grenzkontakten
kann der Antrieb optional mit einer Vorrangschaltung
ausgerüstet sein.
2 1.1 1.2
10
4 Überwurfmutter
8 Federspeicher, Typ 5825
9 Skala zur Hubanzeige
10 Motorgehäuse Schnell-
läufer (optional)
