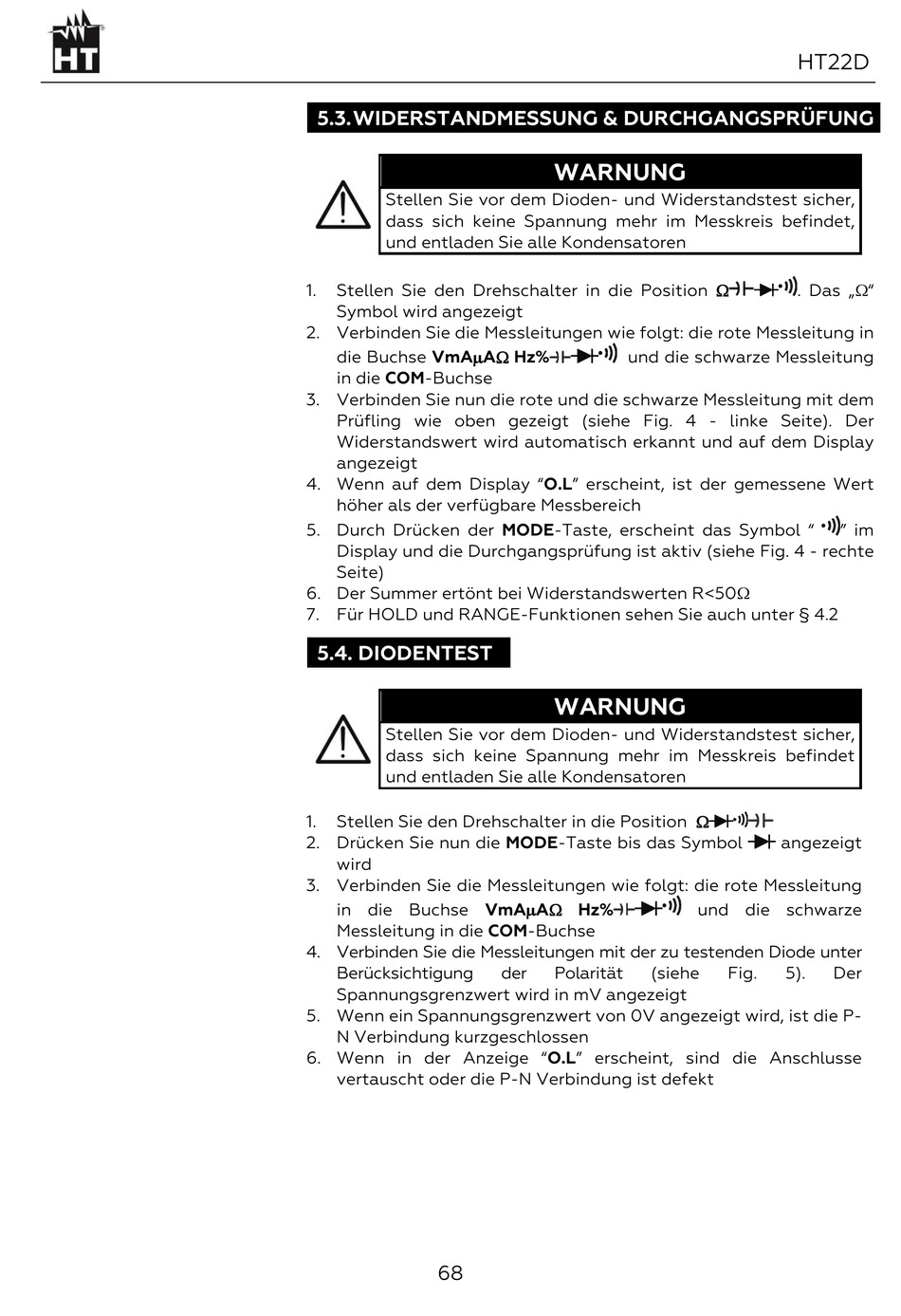

5.3. WIDERSTANDMESSUNG & DURCHGANGSPRÜFUNG
Stellen Sie vor dem Dioden- und Widerstandstest sicher,
dass sich keine Spannung mehr im Messkreis befindet,
und entladen Sie alle Kondensatoren
Stellen Sie den Drehschalter in die Position 
1.
Symbol wird angezeigt
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in
die Buchse VmAA Hz%
in die COM-Buchse
3. Verbinden Sie nun die rote und die schwarze Messleitung mit dem
Prüfling wie oben gezeigt (siehe Fig. 4 - linke Seite). Der
Widerstandswert wird automatisch erkannt und auf dem Display
angezeigt
4. Wenn auf dem Display "O.L" erscheint, ist der gemessene Wert
höher als der verfügbare Messbereich
5. Durch Drücken der MODE-Taste, erscheint das Symbol "
Display und die Durchgangsprüfung ist aktiv (siehe Fig. 4 - rechte
Seite)
6. Der Summer ertönt bei Widerstandswerten R<50
7. Für HOLD und RANGE-Funktionen sehen Sie auch unter § 4.2

5.4. DIODENTEST

Stellen Sie vor dem Dioden- und Widerstandstest sicher,
dass sich keine Spannung mehr im Messkreis befindet
und entladen Sie alle Kondensatoren
Stellen Sie den Drehschalter in die Position 
1.
2. Drücken Sie nun die MODE-Taste bis das Symbol
wird
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung
in die Buchse VmAA Hz%
Messleitung in die COM-Buchse
4. Verbinden Sie die Messleitungen mit der zu testenden Diode unter
Berücksichtigung
Spannungsgrenzwert wird in mV angezeigt
5. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-
N Verbindung kurzgeschlossen
6. Wenn in der Anzeige "O.L" erscheint, sind die Anschlusse
vertauscht oder die P-N Verbindung ist defekt
68
WARNUNG
und die schwarze Messleitung
WARNUNG
der Polarität (siehe
HT22D
. Das „"
" im
angezeigt
und die schwarze
Fig. 5). Der
