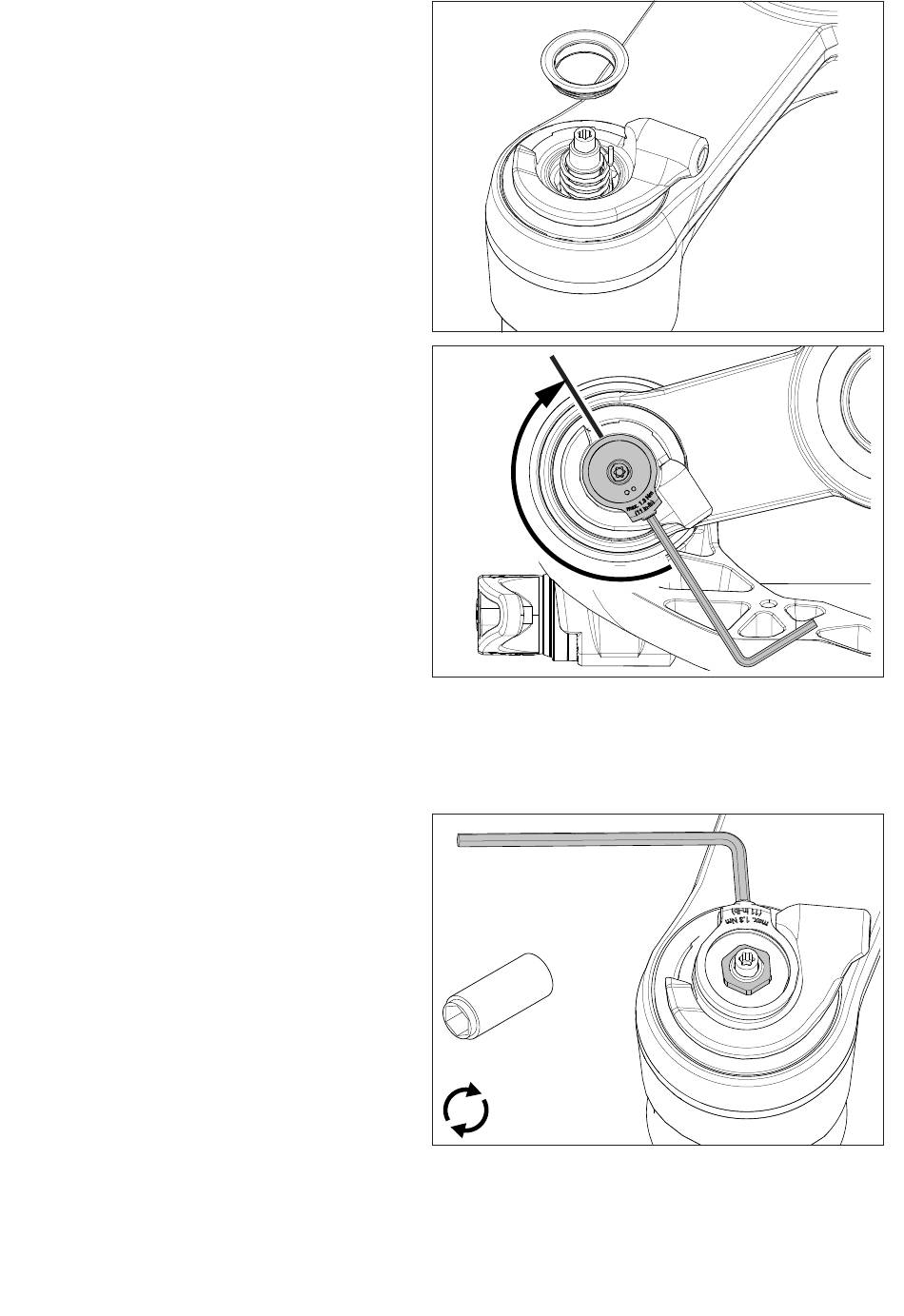

6. Staubdichtung auf die Zugführung
aufstecken.
7. Nach oben stehenden Federarm der
Spiralfeder in die Bohrung des Remote-
Rads stecken.
8. Remote-Rad auf den Lockout-Pin
aufschieben.
9. Remote-Rad mit Hilfe eines 2 mm
Innensechskantschlüssels ca. 180° im
Uhrzeigersinn über die Erhöhung der
Zugführung drehen.
→ Remote-Rad während der
Drehbewegung nach unten drücken.
→ Die Erhöhung der Zugführung
verhindert, dass sich das Remote-
Rad zurückdreht.
10. Remote-Rad in der Stellung hinter der
Erhöhung nach unten drücken und in
dieser Position halten.
11. Innensechskantschlüssel entfernen.
12. Befestigungsmutter von Hand auf den
Pin aufschrauben.
13. Remote-Rad mit dem kurzen
Ende eines abgewinkelten 2 mm
Innensechskantschlüssels in die Lockout
Position drehen.
→ Das Remote-Rad befindet sich in
Lockout-Position, wenn das Remote-
Rad am Zuganschlag ansteht (siehe
Bild).
14. Befestigungsmutter mit dem
Spezialwerkzeug FXTXXXXXXXX018645S
im Uhrzeigersinn aufschrauben und
mit einem max. Drehmoment von 5 Nm
anziehen.
20
180°
FXTXXXXXXXX018645S
5 Nm
