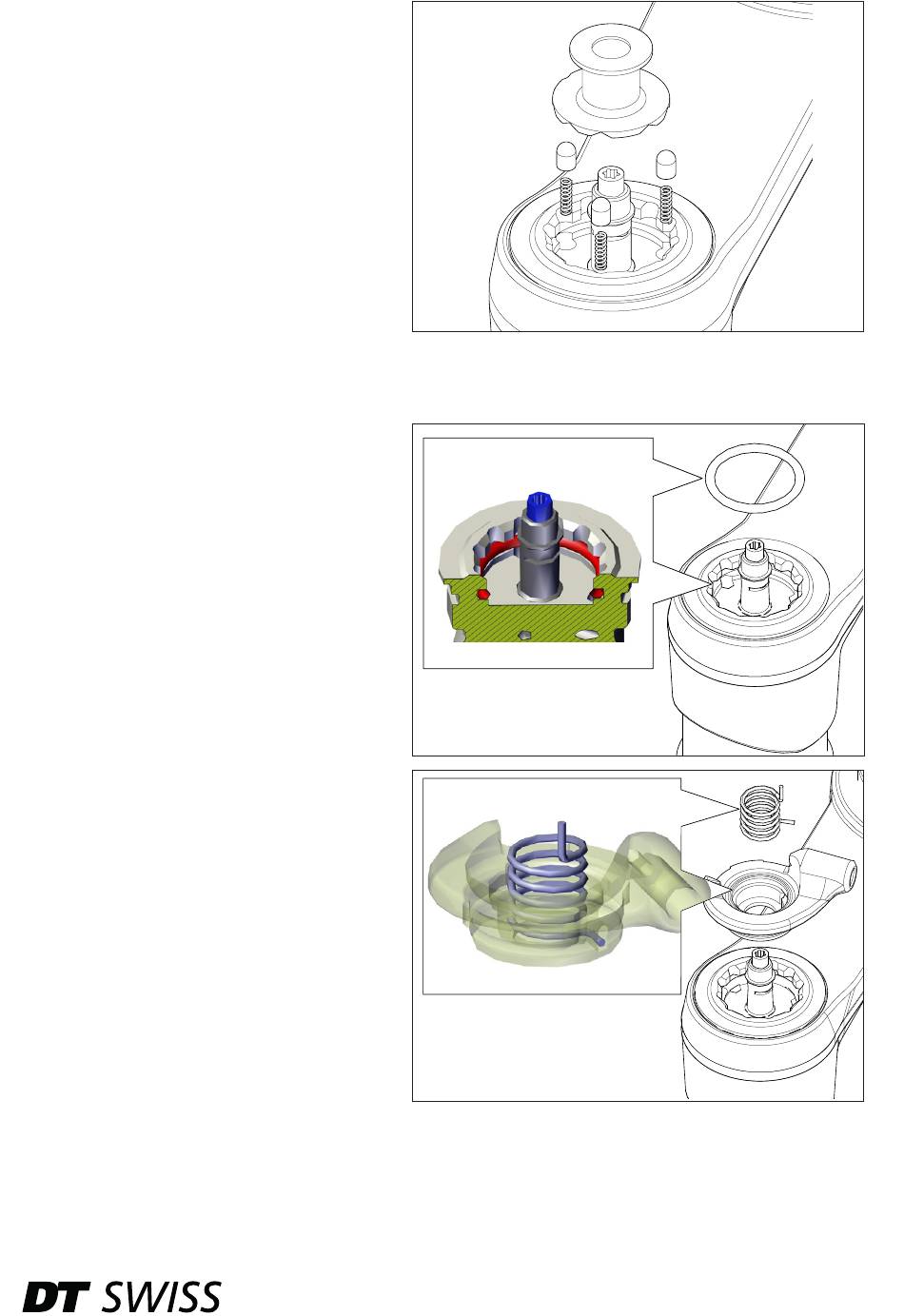

5. Index, Indexkappen und Federn
abnehmen.
REMOTE-BEDIENELEMENTE MONTIEREN
1. Sicherstellen, dass der Lockout-Pin im
Uhrzeigersinn bis zum Anschlag gedreht
ist.
→ Lockout-Pin bei Bedarf drehen.
2. O-Ring leicht fetten und in die Nut auf
der Oberseite der Dämpfungseinheit
einlegen.
→ Der O-Ring muss auf dem gesamten
Umfang der Nut gleichmäßig
aufliegen.
3. Lockout-Pin leicht fetten.
4. Feder in die Zugführung einlegen.
→ Der horizontal abgewinkelte
Federarm muss sich in der
Aussparung der Zugführung
befinden.
5. Zugführung mit Spiralfeder auf den
Gabelkopf aufstecken.
→ Kann die Zugführung nicht
vollständig eingesteckt werden, ist
möglicherweise der O-Ring nicht
korrekt positioniert (siehe vorheriger
Schritt).
→ Die Zugführung muss satt auf dem
Gabelkopf aufliegen.
→ Die Zugführung muss in
Fahrtrichtung leicht zur Gabelmitte
zeigen ohne die Gabelkrone zu
berühren.
F 232 - Technisches Handbuch V2020.06
19
