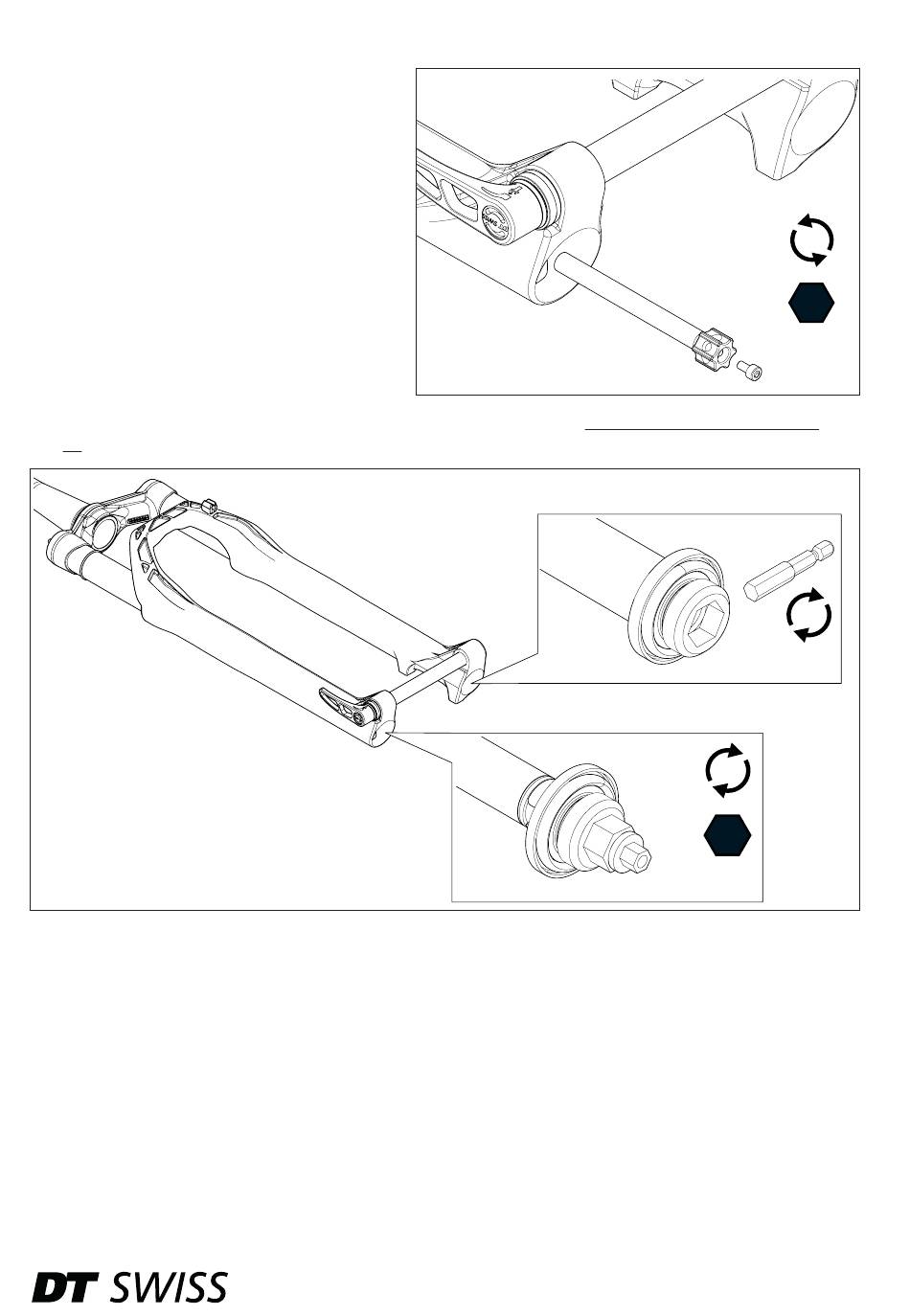

5.2 UNTERE EINHEIT DEMONTIEREN
1. Zugstufen-Einsteller mit einem 12 mm-
Gabelschlüssel gegenhalten und die
Befestigungsschraube des Zugstufen-
Einsteller mit einem langen 2,5 mm
Innensechskantschlüssel herausdrehen.
2. Sicherstellen, dass die Luft vollständig abgelassen wurde (siehe „5.1 Luft ablassen" auf Seite
10).
3. Schraube auf der Federseite mit Hilfe des Werkzeugs FXTXXXXXXXX018482S im Uhrzeigersinn in
die untere Einheit hineindrehen.
4. Schraube auf der Dämpfungsseite mit einem 8 mm Steckschlüssel im
Uhrzeigersinn in die untere Einheit hineindrehen.
→ Nachdem die Schrauben hineingedreht wurden, läuft etwa 14 ml Öl aus beiden Ausfallenden.
Auslaufendes Öl mit einem geeigneten Behälter auffangen.
F 232 - Technisches Handbuch V2020.06
2.5 mm
FXTXXXXXXXX018482S
8 mm
11
