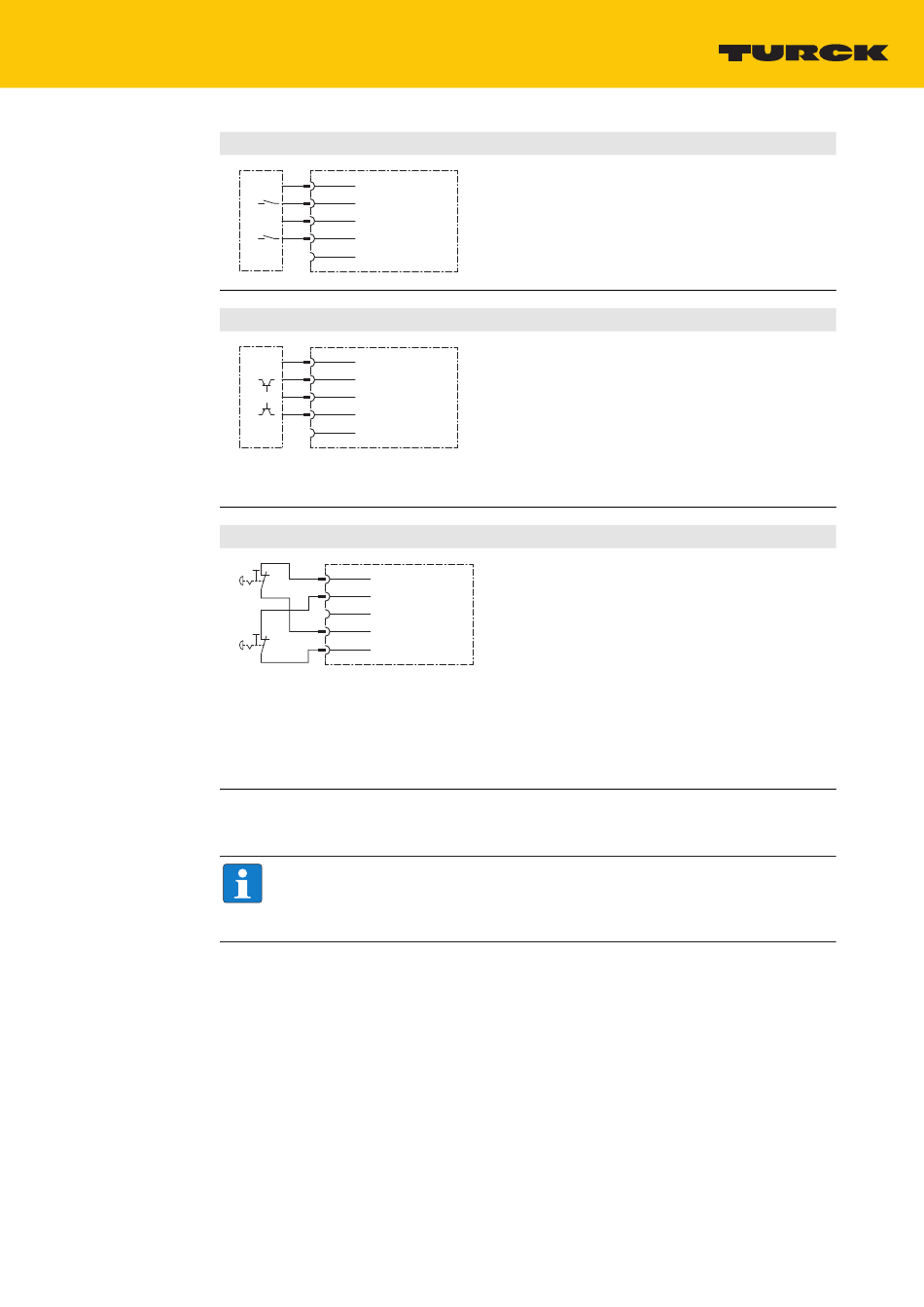

Sicherer elektronischer Eingang (OSSD)
OSSD
Sicherer elektronischer Eingang (OSSD) antivalent schaltend
OSSD
V+
V+
Sichere Eingänge mit einkanaligen mechanischen Kontakten
8.2
Ausgänge
01.00 | 2020/07
1 VAUX1
TB...-L...-...
+
2 FDI (T2)
3 GND
–
4 FDI (T1)
5 n.c.
1 VAUX1
TB...-L...-...
+
2 FDI (T2)
3 GND
–
4 FDI (T1)
5 n.c.
1 T1
TB...-L...-...
2 FDI (T2)
3 n.c.
4 FDI (T1)
5 T2
HINWEIS
Jede Änderung des Testpulsintervals der Ausgänge führt zur Änderung des Perfo-
mance Levels. Die Software und die Online-Hilfe zur Software enthalten weiterfüh-
rende Informationen.
Bei dieser Verschaltung und entsprechender
Parametrierung wird die Pulsung von Pin 1
und 5 abgeschaltet. Die Versorgungsspannung
an Pin 5 bleibt angeschaltet.
„
Um Fehler zu vermeiden, keine 5-poli-
gen Leitungen zum Sensor verwenden.
Bei dieser Verschaltung und entsprechender
Parametrierung wird die Pulsung von Pin 1
und 5 abgeschaltet. Die Versorgungsspannung
an Pin 5 bleibt angeschaltet. Der NC-Kontakt
wird an Pin 2 angeschlossen, um bei dessen
Betätigung eine Freigabe zu erhalten. Anschal-
tungsbeispiel: Banner STB Touch
„
Um Fehler zu vermeiden, keine 5-poli-
gen Leitungen zum Sensor verwenden.
Eingänge können 1-kanalig abgefragt werden.
„
Sensoren über zwei Anschlussleitungen
in Kombination mit einem Y-Stecker
(z. B. Ident-No.: 6634405) verbinden und
an die M12-Buchsen der Module an-
schließen.
Hinweis:
Änderungen an den voreingestellten Eigen-
schaften der Eingänge wirken sich unmittelbar
auf den zu erreichenden Performance Level
aus. Nähere Information dazu enthält die Onli-
ne-Hilfe des Turck Safety Configurators.
23
