MCA1215 – MCA2440
8.4

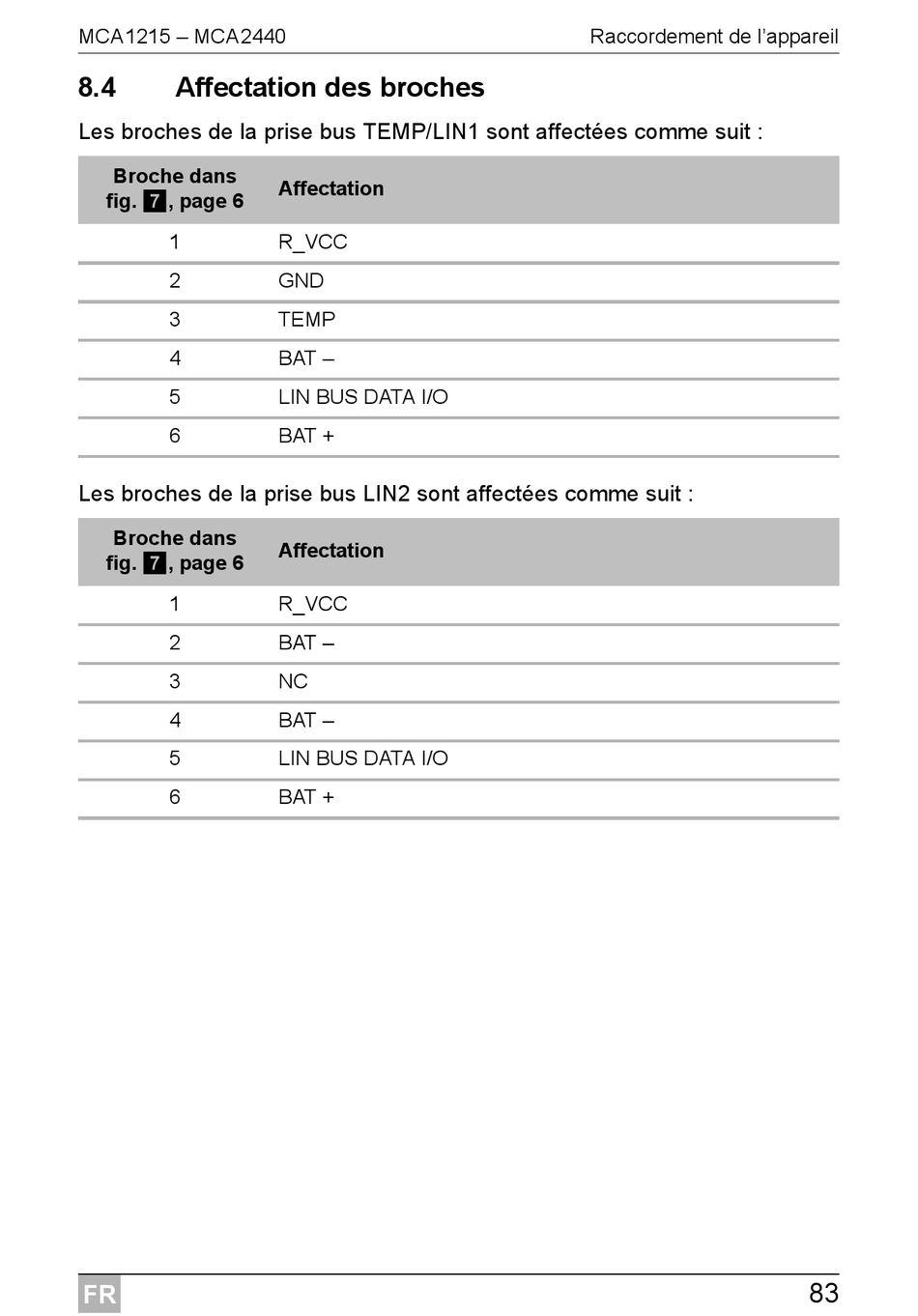

Affectation des broches

Les broches de la prise bus TEMP/LIN1 sont affectées comme suit :
Broche dans
fig. 7, page 6
1
2
3
4
5
6
Les broches de la prise bus LIN2 sont affectées comme suit :
Broche dans
fig. 7, page 6
1
2
3
4
5
6
FR
Affectation
R_VCC
GND
TEMP
BAT –
LIN BUS DATA I/O
BAT +
Affectation
R_VCC
BAT –
NC
BAT –
LIN BUS DATA I/O
BAT +
Raccordement de l'appareil
