MCA1215 – MCA2440
6.2

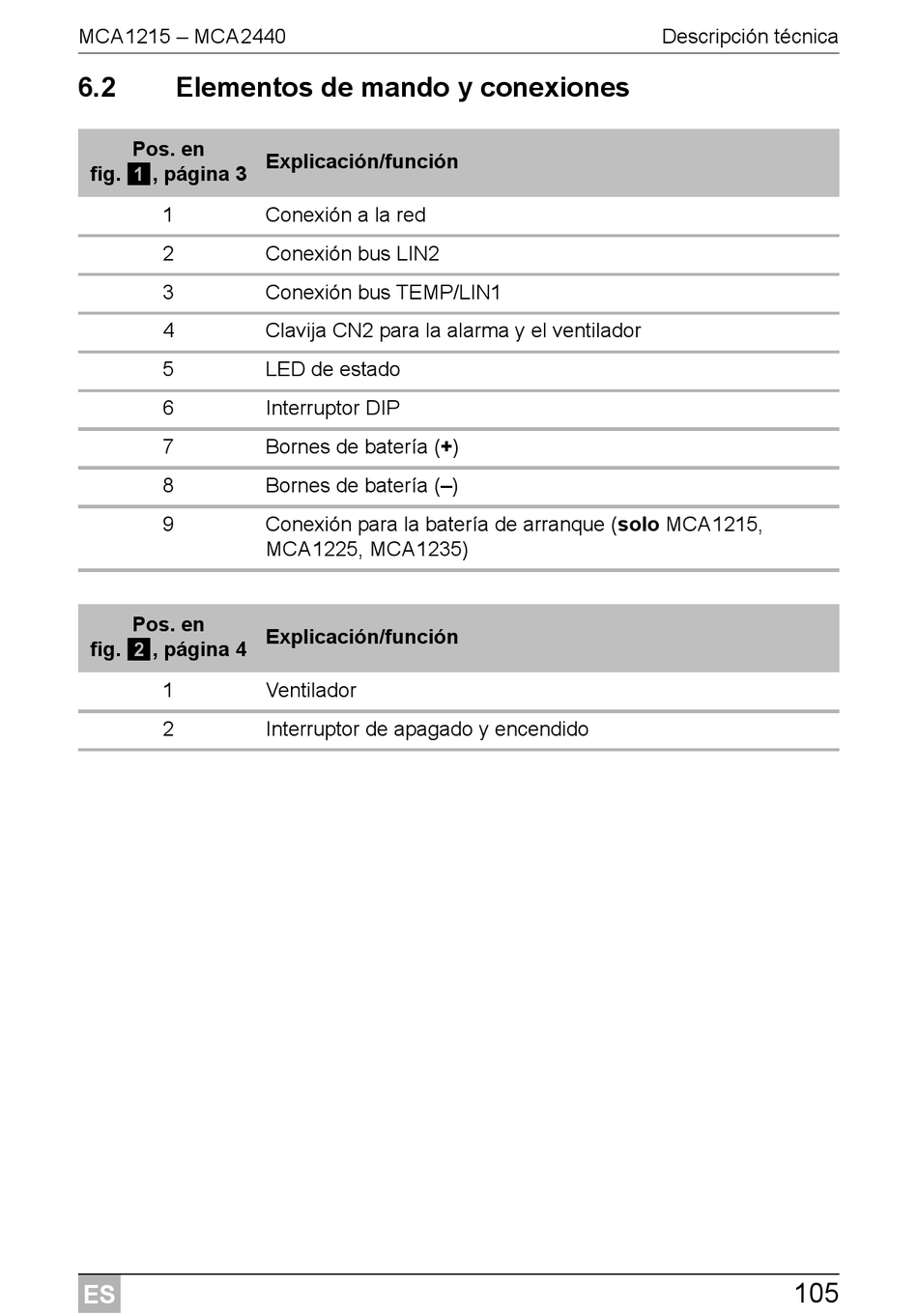

Elementos de mando y conexiones

Pos. en
fig. 1, página 3
1
2
3
4
5
6
7
8
9
Pos. en
fig. 2, página 4
1
2
ES
Explicación/función
Conexión a la red
Conexión bus LIN2
Conexión bus TEMP/LIN1
Clavija CN2 para la alarma y el ventilador
LED de estado
Interruptor DIP
Bornes de batería (+)
Bornes de batería (–)
Conexión para la batería de arranque (solo MCA1215,
MCA1225, MCA1235)
Explicación/función
Ventilador
Interruptor de apagado y encendido
Descripción técnica
105
