Wartung und Fehlerbehebung
Beseitigen von Staus im Booklet Maker-Bereich des neuen Office-Finisher Booklet Makers
Auf dem Gerät wird der Statuscode 12-636-03 angezeigt.
Die Meldung auf dem Touchscreen lautet: Papierstau im Finisher. Vordere Finisherabdeckung
öffnen.
Dieser Finisher und einige seiner Komponenten sind optional, daher sind nicht alle Geräte damit
ausgestattet.
Kann das Problem nicht behoben werden, das Xerox Support Centre verständigen.

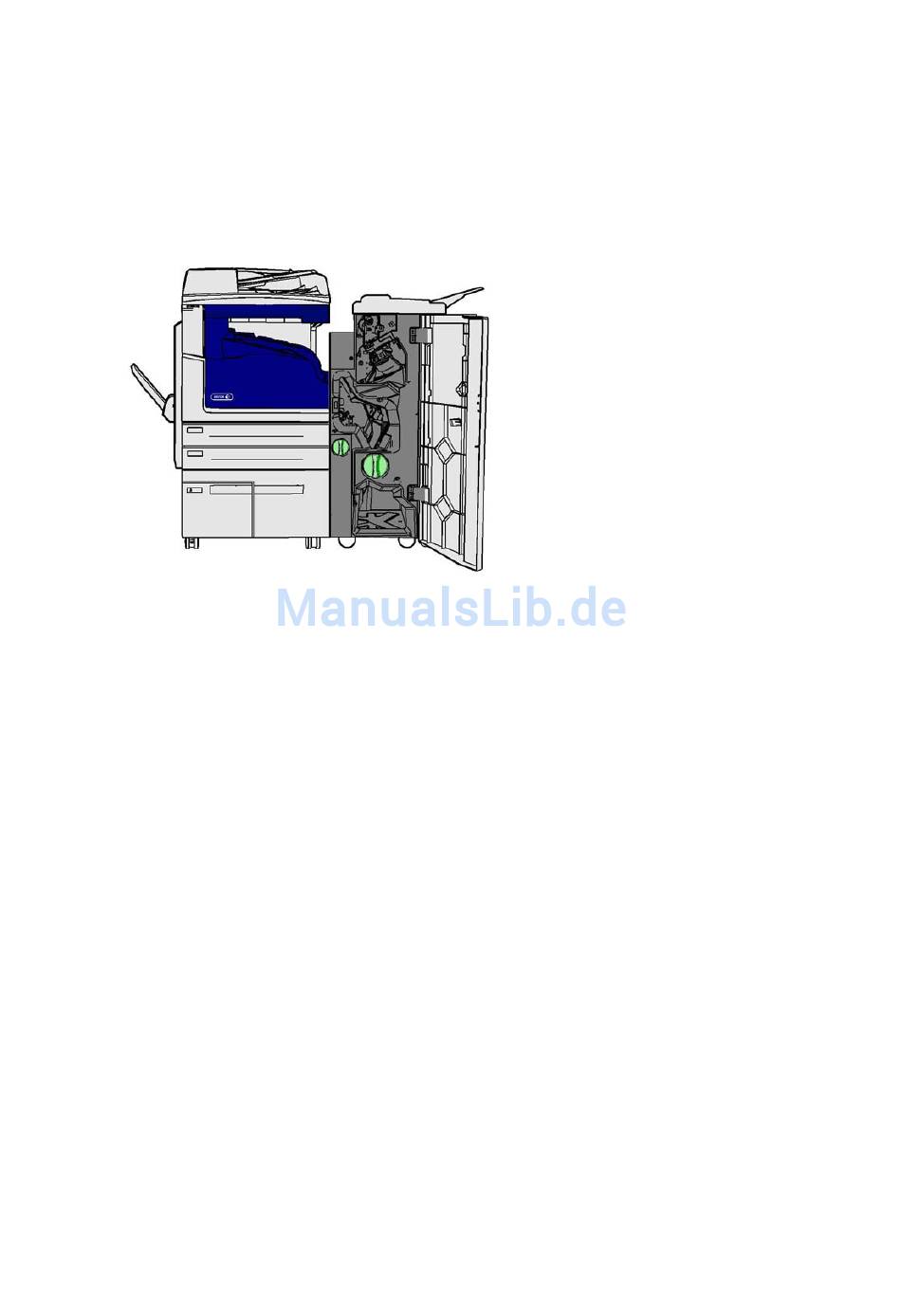

1. Finisherabdeckung öffnen.
2. Den eingekerbten Knopf über Aufkleber R8 gegen den Uhrzeigersinn drehen, bis sich der Griff
in der entsperrten Position befindet.
3. Großen, grünen, eingekerbten Knopf rechts neben Aufkleber R8 im Uhrzeigersinn drehen, bis
das gestaute Material in das Finisher-Ausgabefach freigegeben wird.
4. Gestaute Seiten entfernen.
Hinweis: Falls eine Seite beim Entfernen zerreißt, die Teile wieder zusammensetzen, um sicher-
zustellen, dass sie komplett aus dem Gerät entfernt wurde.
5. Knebel 6 zusammendrücken und nach links bewegen, um im Finisher feststeckende Seiten frei-
zugeben (in diesem Bereich können Seiten oben und unten eingeklemmt sein).
6. Gestaute Seiten entfernen.
7. Knebel 6 nach rechts bewegen, bis er wieder einrastet.
8. Den eingekerbten Knopf über Aufkleber R8 im Uhrzeigersinn drehen, bis sich der Griff in der
Sperrposition befindet.
9. Finisherabdeckung schließen.
10. Lässt sich die Abdeckung nicht leicht schließen, prüfen, ob sich alle Verriegelungen wieder in ih-
rer Ausgangsstellung befinden, dann Abdeckung schließen.
