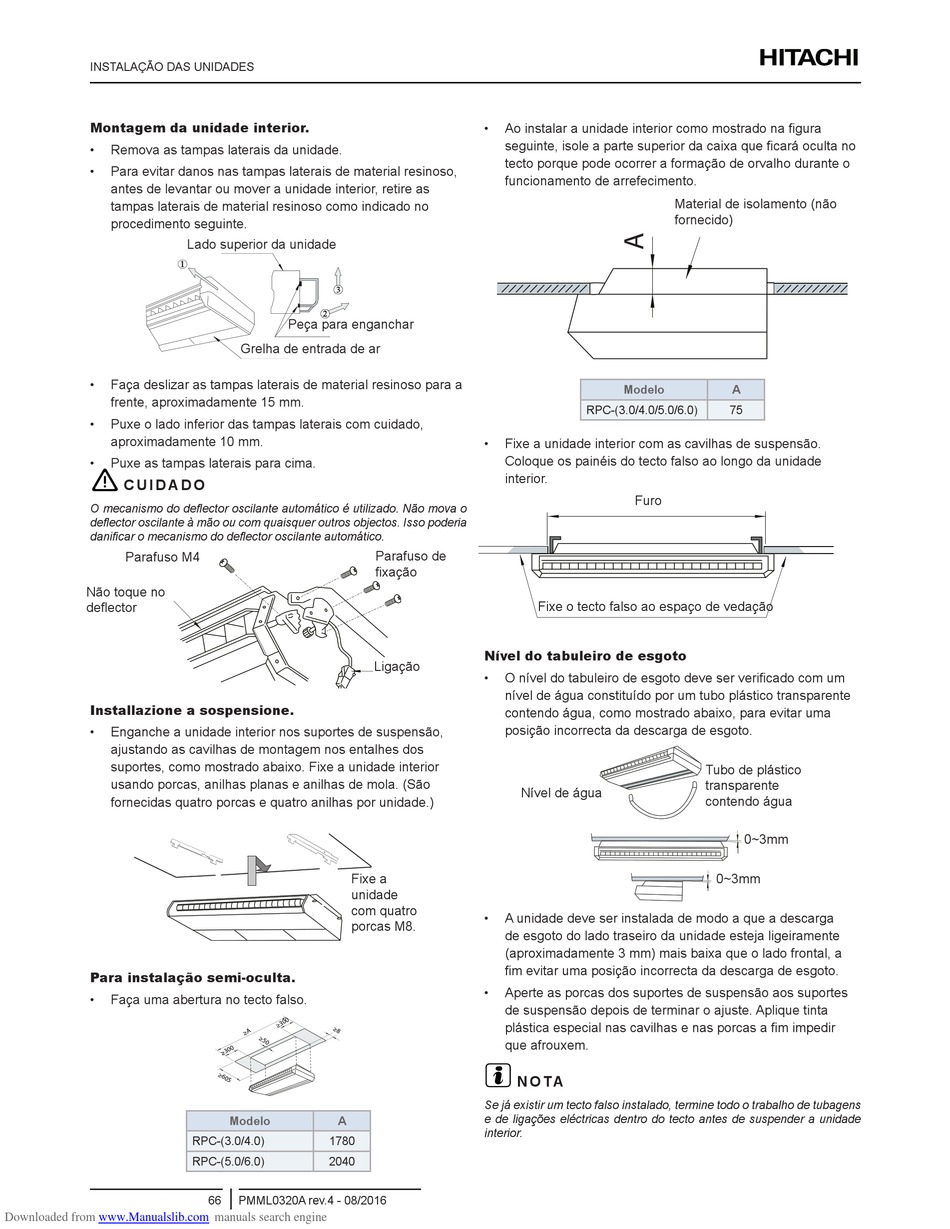

INSTALAÇÃO DAS UNIDADES
Montagem da unidade interior.
• Remova as tampas laterais da unidade.
• Para evitar danos nas tampas laterais de material resinoso,
antes de levantar ou mover a unidade interior, retire as
tampas laterais de material resinoso como indicado no
procedimento seguinte.
• Faça deslizar as tampas laterais de material resinoso para a
frente, aproximadamente 15 mm.
• Puxe o lado inferior das tampas laterais com cuidado,
aproximadamente 10 mm.
• Puxe as tampas laterais para cima.
!
C U I D A D O
O mecanismo do deflector oscilante automático é utilizado. Não mova o
deflector oscilante à mão ou com quaisquer outros objectos. Isso poderia
danificar o mecanismo do deflector oscilante automático.
Parafuso M4
Não toque no
deflector
Installazione a sospensione.
• Enganche a unidade interior nos suportes de suspensão,
ajustando as cavilhas de montagem nos entalhes dos
suportes, como mostrado abaixo. Fixe a unidade interior
usando porcas, anilhas planas e anilhas de mola. (São
fornecidas quatro porcas e quatro anilhas por unidade.)
Para instalação semi-oculta.
• Faça uma abertura no tecto falso.
Downloaded from www.Manualslib.com
Lado superior da unidade
Peça para enganchar
Grelha de entrada de ar
Fixe a
unidade
com quatro
porcas M8.
Modelo A
RPC-(3.0/4.0) 1780
RPC-(5.0/6.0) 2040
66 PMML0320A rev.4 - 08/2016
manuals search engine
• Ao instalar a unidade interior como mostrado na figura
seguinte, isole a parte superior da caixa que ficará oculta no
tecto porque pode ocorrer a formação de orvalho durante o
funcionamento de arrefecimento.
• Fixe a unidade interior com as cavilhas de suspensão.
Coloque os painéis do tecto falso ao longo da unidade
interior.
Parafuso de
fixação
Fixe o tecto falso ao espaço de vedação
Nível do tabuleiro de esgoto
Ligação
• O nível do tabuleiro de esgoto deve ser verificado com um
nível de água constituído por um tubo plástico transparente
contendo água, como mostrado abaixo, para evitar uma
posição incorrecta da descarga de esgoto.
Nível de água
• A unidade deve ser instalada de modo a que a descarga
de esgoto do lado traseiro da unidade esteja ligeiramente
(aproximadamente 3 mm) mais baixa que o lado frontal, a
fim evitar uma posição incorrecta da descarga de esgoto.
• Aperte as porcas dos suportes de suspensão aos suportes
de suspensão depois de terminar o ajuste. Aplique tinta
plástica especial nas cavilhas e nas porcas a fim impedir
que afrouxem.
?
N O TA
Se já existir um tecto falso instalado, termine todo o trabalho de tubagens
e de ligações eléctricas dentro do tecto antes de suspender a unidade
interior.
Material de isolamento (não
fornecido)
Modelo A
RPC-(3.0/4.0/5.0/6.0) 75
Furo
Tubo de plástico
transparente
contendo água
0~3mm
0~3mm
