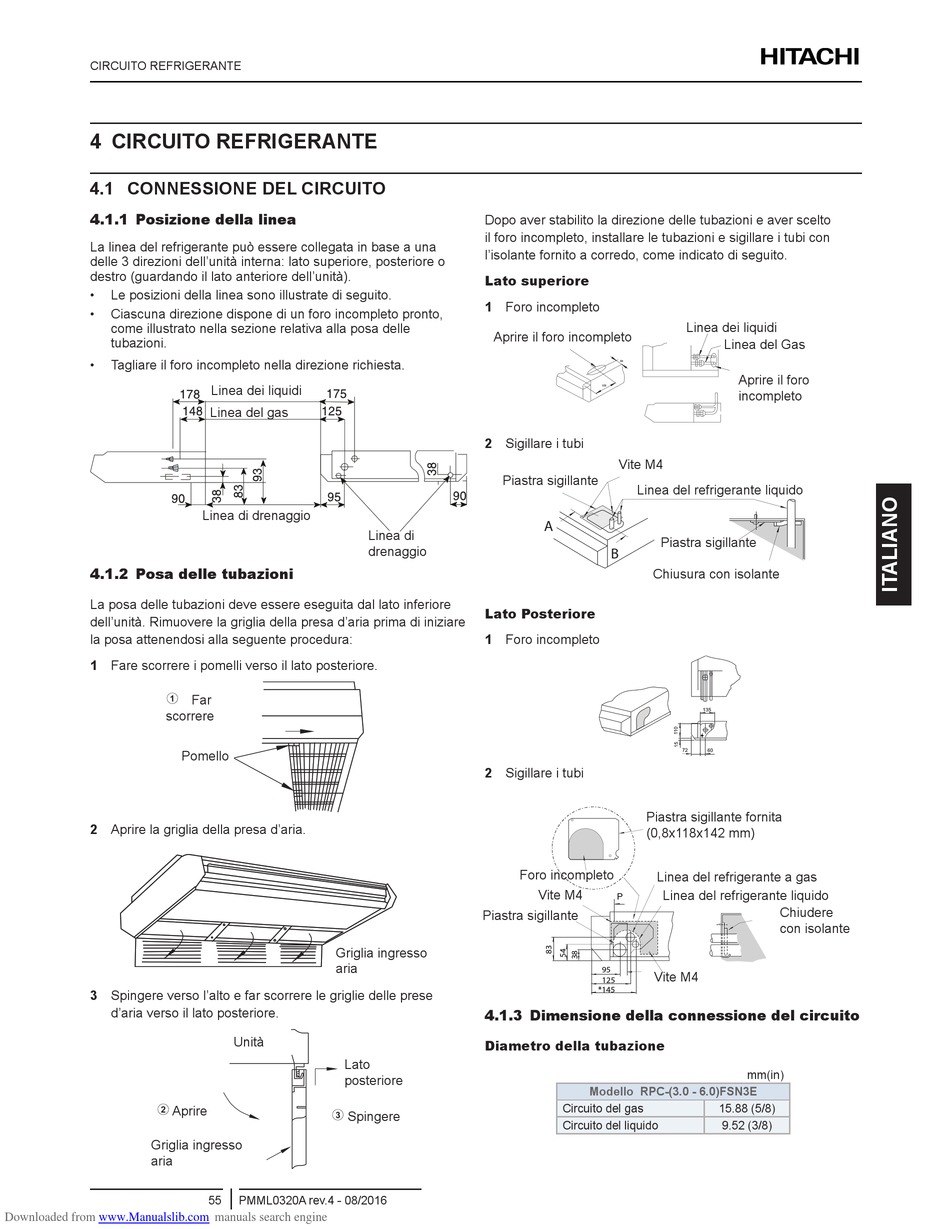

CIRCUITO REFRIGERANTE

4 CIRCUITO REFRIGERANTE
4.1 CONNESSIONE DEL CIRCUITO
4.1.1 Posizione della linea
La linea del refrigerante può essere collegata in base a una
delle 3 direzioni dell'unità interna: lato superiore, posteriore o
destro (guardando il lato anteriore dell'unità).
• Le posizioni della linea sono illustrate di seguito.
• Ciascuna direzione dispone di un foro incompleto pronto,
come illustrato nella sezione relativa alla posa delle
tubazioni.
• Tagliare il foro incompleto nella direzione richiesta.

4.1.2 Posa delle tubazioni

La posa delle tubazioni deve essere eseguita dal lato inferiore
dell'unità. Rimuovere la griglia della presa d'aria prima di iniziare
la posa attenendosi alla seguente procedura:
1 Fare scorrere i pomelli verso il lato posteriore.
 Far
scorrere
Pomello
2 Aprire la griglia della presa d'aria.
3 Spingere verso l'alto e far scorrere le griglie delle prese
d'aria verso il lato posteriore.
 Aprire
Griglia ingresso
aria
Downloaded from www.Manualslib.com
Linea dei liquidi
Linea del gas
Linea di drenaggio
Linea di
drenaggio
Griglia ingresso
aria
Unità
Lato
posteriore
 Spingere
55 PMML0320A rev.4 - 08/2016
manuals search engine
Dopo aver stabilito la direzione delle tubazioni e aver scelto
il foro incompleto, installare le tubazioni e sigillare i tubi con
l'isolante fornito a corredo, come indicato di seguito.
Lato superiore
1 Foro incompleto
Aprire il foro incompleto
50
155
2 Sigillare i tubi
Vite M4
Piastra sigillante
Linea del refrigerante liquido
A
Piastra sigillante
B
Chiusura con isolante
Lato Posteriore
1 Foro incompleto
2 Sigillare i tubi
Piastra sigillante fornita
(0,8x118x142 mm)
Foro incompleto
Linea del refrigerante a gas
Vite M4
P
Piastra sigillante
95
Vite M4
125
*145
4.1.3 Dimensione della connessione del circuito
Diametro della tubazione
Modello RPC-(3.0 - 6.0)FSN3E
Circuito del gas
Circuito del liquido
Linea dei liquidi
Linea del Gas
Aprire il foro
incompleto
Linea del refrigerante liquido
Chiudere
con isolante
mm(in)
15.88 (5/8)
9.52 (3/8)
