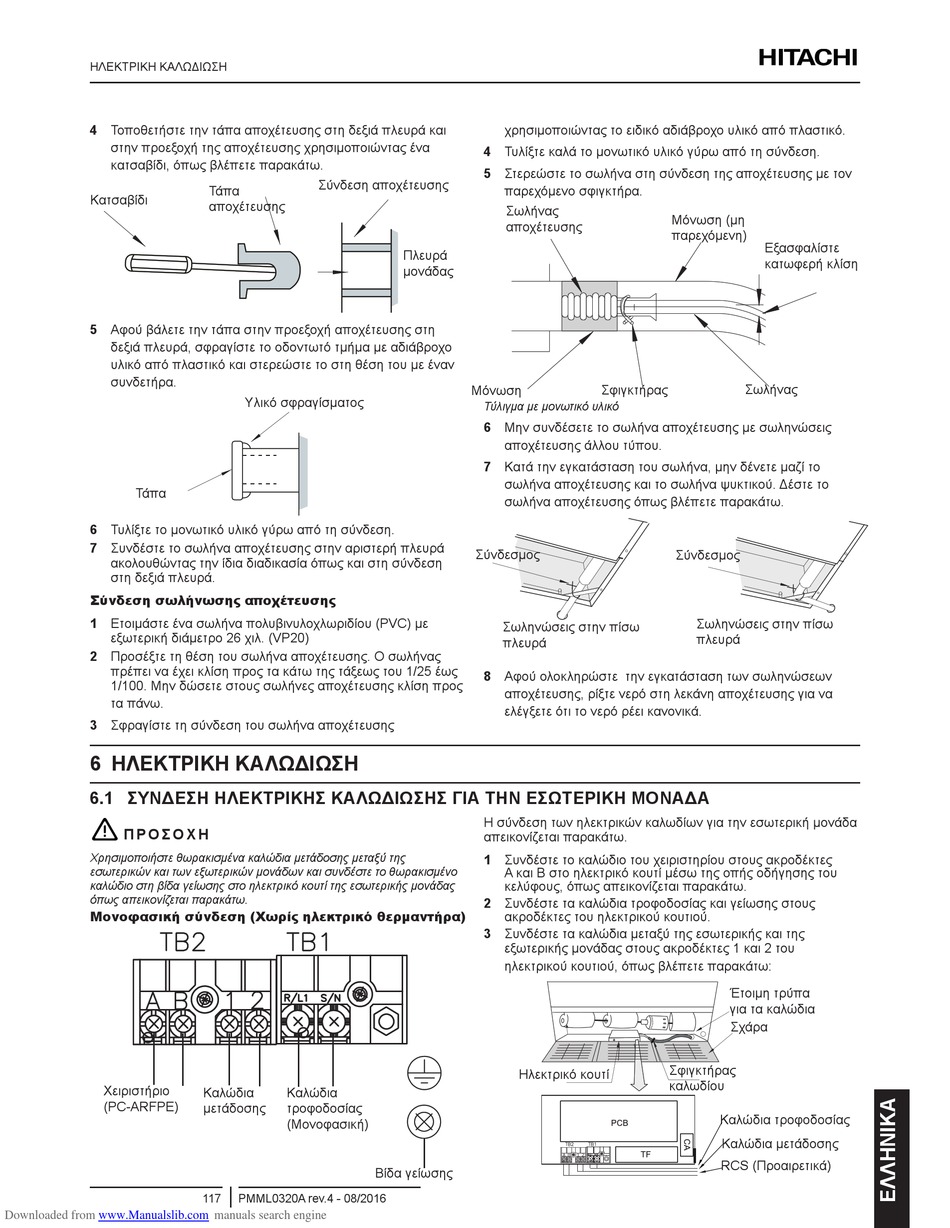

ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ
4 Τοποθετήστε την τάπα αποχέτευσης στη δεξιά πλευρά και
στην προεξοχή της αποχέτευσης χρησιμοποιώντας ένα
κατσαβίδι, όπως βλέπετε παρακάτω.
Κατσαβίδι
5 Αφού βάλετε την τάπα στην προεξοχή αποχέτευσης στη
δεξιά πλευρά, σφραγίστε το οδοντωτό τμήμα με αδιάβροχο
υλικό από πλαστικό και στερεώστε το στη θέση του με έναν
συνδετήρα.
Τάπα
6 Τυλίξτε το μονωτικό υλικό γύρω από τη σύνδεση.
7 Συνδέστε το σωλήνα αποχέτευσης στην αριστερή πλευρά
ακολουθώντας την ίδια διαδικασία όπως και στη σύνδεση
στη δεξιά πλευρά.
Σύνδεση σωλήνωσης αποχέτευσης
1 Ετοιμάστε ένα σωλήνα πολυβινυλοχλωριδίου (PVC) με
εξωτερική διάμετρο 26 χιλ. (VP20)
2 Προσέξτε τη θέση του σωλήνα αποχέτευσης. Ο σωλήνας
πρέπει να έχει κλίση προς τα κάτω της τάξεως του 1/25 έως
1/100. Μην δώσετε στους σωλήνες αποχέτευσης κλίση προς
τα πάνω.
3 Σφραγίστε τη σύνδεση του σωλήνα αποχέτευσης
6 ΗΛΕΚΤΡΙΚΗ ΚΑΛΏΔΙΏΣΗ
6.1 ΣΥΝΔΕΣΗ ΗΛΕΚΤΡΙΚΗΣ ΚΑΛΏΔΙΏΣΗΣ ΓΙΑ ΤΗΝ ΕΣΏΤΕΡΙΚΗ ΜΟΝΑΔΑ
!
Π Ρ Ο Σ Ο Χ Η
Χρησιμοποιήστε θωρακισμένα καλώδια μετάδοσης μεταξύ της
εσωτερικών και των εξωτερικών μονάδων και συνδέστε το θωρακισμένο
καλώδιο στη βίδα γείωσης στο ηλεκτρικό κουτί της εσωτερικής μονάδας
όπως απεικονίζεται παρακάτω.
Μονοφασική σύνδεση (Χωρίς ηλεκτρικό θερμαντήρα)
Χειριστήριο
(PC-ARFPE)
Downloaded from www.Manualslib.com
Σύνδεση αποχέτευσης
Τάπα
αποχέτευσης
Υλικό σφραγίσματος
Καλώδια Καλώδια
μετάδοσης τροφοδοσίας
(Μονοφασική)
Βίδα γείωσης
117 PMML0320A rev.4 - 08/2016
manuals search engine
χρησιμοποιώντας το ειδικό αδιάβροχο υλικό από πλαστικό.
4 Τυλίξτε καλά το μονωτικό υλικό γύρω από τη σύνδεση.
5 Στερεώστε το σωλήνα στη σύνδεση της αποχέτευσης με τον
παρεχόμενο σφιγκτήρα.
Σωλήνας
αποχέτευσης
Πλευρά
μονάδας
Μόνωση
Τύλιγμα με μονωτικό υλικό
6 Μην συνδέσετε το σωλήνα αποχέτευσης με σωληνώσεις
αποχέτευσης άλλου τύπου.
7 Κατά την εγκατάσταση του σωλήνα, μην δένετε μαζί το
σωλήνα αποχέτευσης και το σωλήνα ψυκτικού. Δέστε το
σωλήνα αποχέτευσης όπως βλέπετε παρακάτω.
Σύνδεσμος
Σωληνώσεις στην πίσω
πλευρά
8 Αφού ολοκληρώστε την εγκατάσταση των σωληνώσεων
αποχέτευσης, ρίξτε νερό στη λεκάνη αποχέτευσης για να
ελέγξετε ότι το νερό ρέει κανονικά.
Η σύνδεση των ηλεκτρικών καλωδίων για την εσωτερική μονάδα
απεικονίζεται παρακάτω.
1 Συνδέστε το καλώδιο του χειριστηρίου στους ακροδέκτες
Α και Β στο ηλεκτρικό κουτί μέσω της οπής οδήγησης του
κελύφους, όπως απεικονίζεται παρακάτω.
2 Συνδέστε τα καλώδια τροφοδοσίας και γείωσης στους
ακροδέκτες του ηλεκτρικού κουτιού.
3 Συνδέστε τα καλώδια μεταξύ της εσωτερικής και της
εξωτερικής μονάδας στους ακροδέκτες 1 και 2 του
ηλεκτρικού κουτιού, όπως βλέπετε παρακάτω:
Ηλεκτρικό κουτί
Μόνωση (μη
παρεχόμενη)
Εξασφαλίστε
κατωφερή κλίση
Σφιγκτήρας Σωλήνας
Σύνδεσμος
Σωληνώσεις στην πίσω
πλευρά
Έτοιμη τρύπα
για τα καλώδια
Σχάρα
Σφιγκτήρας
καλωδίου
Καλώδια τροφοδοσίας
Καλώδια μετάδοσης
RCS (Προαιρετικά)
