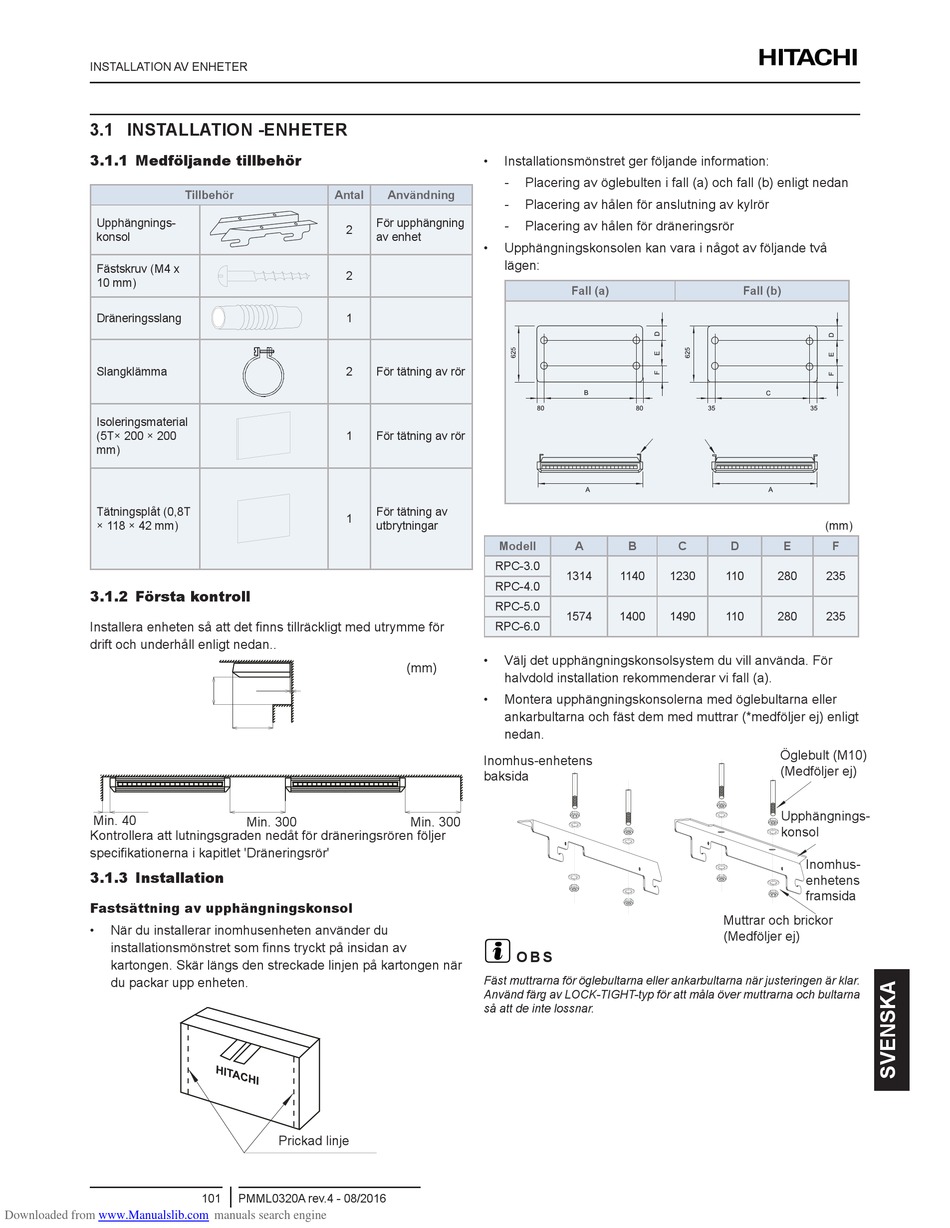

INSTALLATION AV ENHETER
3.1 INSTALLATION -ENHETER
3.1.1 Medföljande tillbehör
Upphängnings-
konsol
Fästskruv (M4 x
10 mm)
Dräneringsslang
Slangklämma
Isoleringsmaterial
(5T× 200 × 200
mm)
Tätningsplåt (0,8T
× 118 × 42 mm)
3.1.2 Första kontroll
Installera enheten så att det finns tillräckligt med utrymme för
drift och underhåll enligt nedan..
Min. 40
Kontrollera att lutningsgraden nedåt för dräneringsrören följer
specifikationerna i kapitlet 'Dräneringsrör'
3.1.3 Installation
Fastsättning av upphängningskonsol
• När du installerar inomhusenheten använder du
installationsmönstret som finns tryckt på insidan av
kartongen. Skär längs den streckade linjen på kartongen när
du packar upp enheten.
Downloaded from www.Manualslib.com
Tillbehör Antal
2
2
1
2
1
1
Min. 300
Prickad linje
101 PMML0320A rev.4 - 08/2016
manuals search engine
• Installationsmönstret ger följande information:
- Placering av öglebulten i fall (a) och fall (b) enligt nedan
Användning
Placering av hålen för anslutning av kylrör
-
För upphängning
- Placering av hålen för dräneringsrör
av enhet
• Upphängningskonsolen kan vara i något av följande två
lägen:
För tätning av rör
För tätning av rör
För tätning av
utbrytningar
Modell
RPC-3.0
RPC-4.0
RPC-5.0
RPC-6.0
• Välj det upphängningskonsolsystem du vill använda. För
(mm)
halvdold installation rekommenderar vi fall (a).
• Montera upphängningskonsolerna med öglebultarna eller
ankarbultarna och fäst dem med muttrar (*medföljer ej) enligt
nedan.
Inomhus-enhetens
baksida
Min. 300
?
O B S
Fäst muttrarna för öglebultarna eller ankarbultarna när justeringen är klar.
Använd färg av LOCK-TIGHT-typ för att måla över muttrarna och bultarna
så att de inte lossnar.
Fall (a) Fall (b)
A B C D
1314 1140 1230 110
1574 1400 1490 110
Muttrar och brickor
(Medföljer ej)
(mm)
E F
280 235
280 235
Öglebult (M10)
(Medföljer ej)
Upphängnings-
konsol
Inomhus-
enhetens
framsida
