8.3

Abnutzung der Antriebswalzen

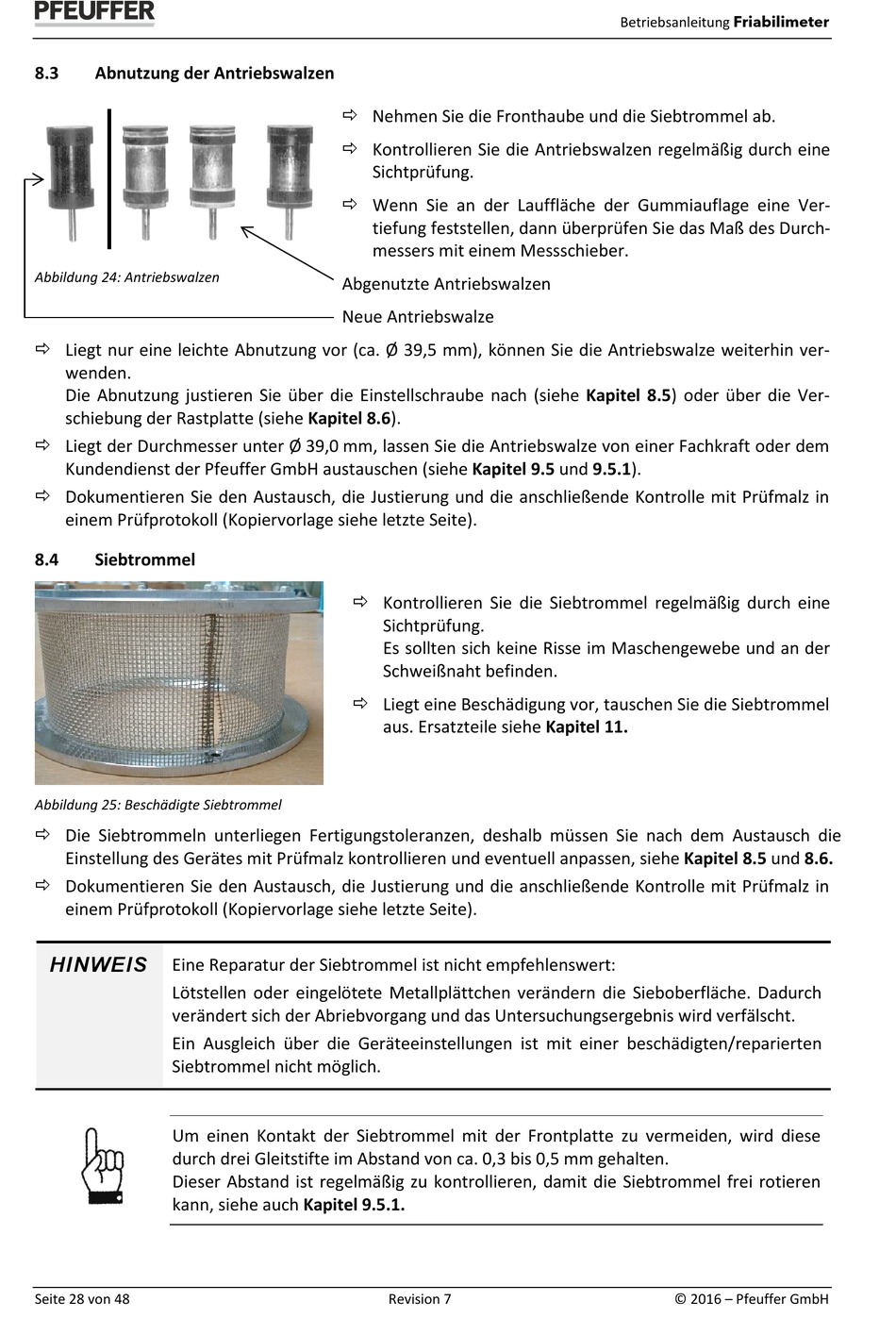

Abbildung 24: Antriebswalzen
 Liegt nur eine leichte Abnutzung vor (ca. Ø 39,5 mm), können Sie die Antriebswalze weiterhin ver-
wenden.
Die Abnutzung justieren Sie über die Einstellschraube nach (siehe Kapitel 8.5) oder über die Ver-
schiebung der Rastplatte (siehe Kapitel 8.6).
 Liegt der Durchmesser unter Ø 39,0 mm, lassen Sie die Antriebswalze von einer Fachkraft oder dem
Kundendienst der Pfeuffer GmbH austauschen (siehe Kapitel 9.5 und 9.5.1).
 Dokumentieren Sie den Austausch, die Justierung und die anschließende Kontrolle mit Prüfmalz in
einem Prüfprotokoll (Kopiervorlage siehe letzte Seite).
8.4

Siebtrommel

Abbildung 25: Beschädigte Siebtrommel
 Die Siebtrommeln unterliegen Fertigungstoleranzen, deshalb müssen Sie nach dem Austausch die
Einstellung des Gerätes mit Prüfmalz kontrollieren und eventuell anpassen, siehe Kapitel 8.5 und 8.6.
 Dokumentieren Sie den Austausch, die Justierung und die anschließende Kontrolle mit Prüfmalz in
einem Prüfprotokoll (Kopiervorlage siehe letzte Seite).
HINWEIS
Eine Reparatur der Siebtrommel ist nicht empfehlenswert:
Lötstellen oder eingelötete Metallplättchen verändern die Sieboberfläche. Dadurch
verändert sich der Abriebvorgang und das Untersuchungsergebnis wird verfälscht.
Ein Ausgleich über die Geräteeinstellungen ist mit einer beschädigten/reparierten
Siebtrommel nicht möglich.
Um einen Kontakt der Siebtrommel mit der Frontplatte zu vermeiden, wird diese
durch drei Gleitstifte im Abstand von ca. 0,3 bis 0,5 mm gehalten.
Dieser Abstand ist regelmäßig zu kontrollieren, damit die Siebtrommel frei rotieren
kann, siehe auch Kapitel 9.5.1.
Seite 28 von 48
 Nehmen Sie die Fronthaube und die Siebtrommel ab.
 Kontrollieren Sie die Antriebswalzen regelmäßig durch eine
Sichtprüfung.
 Wenn Sie an der Lauffläche der Gummiauflage eine Ver-
tiefung feststellen, dann überprüfen Sie das Maß des Durch-
messers mit einem Messschieber.
Abgenutzte Antriebswalzen
Neue Antriebswalze
 Kontrollieren Sie die Siebtrommel regelmäßig durch eine
Sichtprüfung.
Es sollten sich keine Risse im Maschengewebe und an der
Schweißnaht befinden.
 Liegt eine Beschädigung vor, tauschen Sie die Siebtrommel
aus. Ersatzteile siehe Kapitel 11.
