Motor austauschen

Tauschen Sie den Motor nur aus, wenn eine Störung vorliegt.
Bevor Sie mit den Arbeiten beginnen, beachten Sie die Hinweise in Kapitel 9.5.
 Trennen Sie das Netzkabel von der elektrischen Energieversorgung oder ziehen
Sie den Kaltgerätestecker ab.
 Nehmen Sie die Fronthaube und die Siebtrommel ab.
 Bohren Sie die Niete hinter dem Einfülltrichter auf.
 Rasten Sie den Zuggriff in der unteren Stellung ein.
 Drehen Sie den Zugriff mit einem Innensechskant-Schlüssel (4 mm) heraus.
 Lösen Sie die vier äußeren Senkkopfschrauben M4 mit einem Kreuzschlitz-Schraubendreher. Achten
Sie auf die Einbaulage der zwei oberen Segmentscheiben.
 Kippen Sie die Frontplatte vorsichtig nach vorne.
 Drücken Sie mit Daumen und Zeigefinger seitlich den Motorstecker zusammen.
 Ziehen Sie den Stecker vom Motor vorsichtig nach oben ab.
 Schrauben Sie den Motor mit der Motorplatte über die drei Linsenkopfschrauben M4 (mit Fächer-
scheiben und Unterlegscheiben) von den Motorbolzen ab.
1 2
BU
GNYE
BK
WH
BN

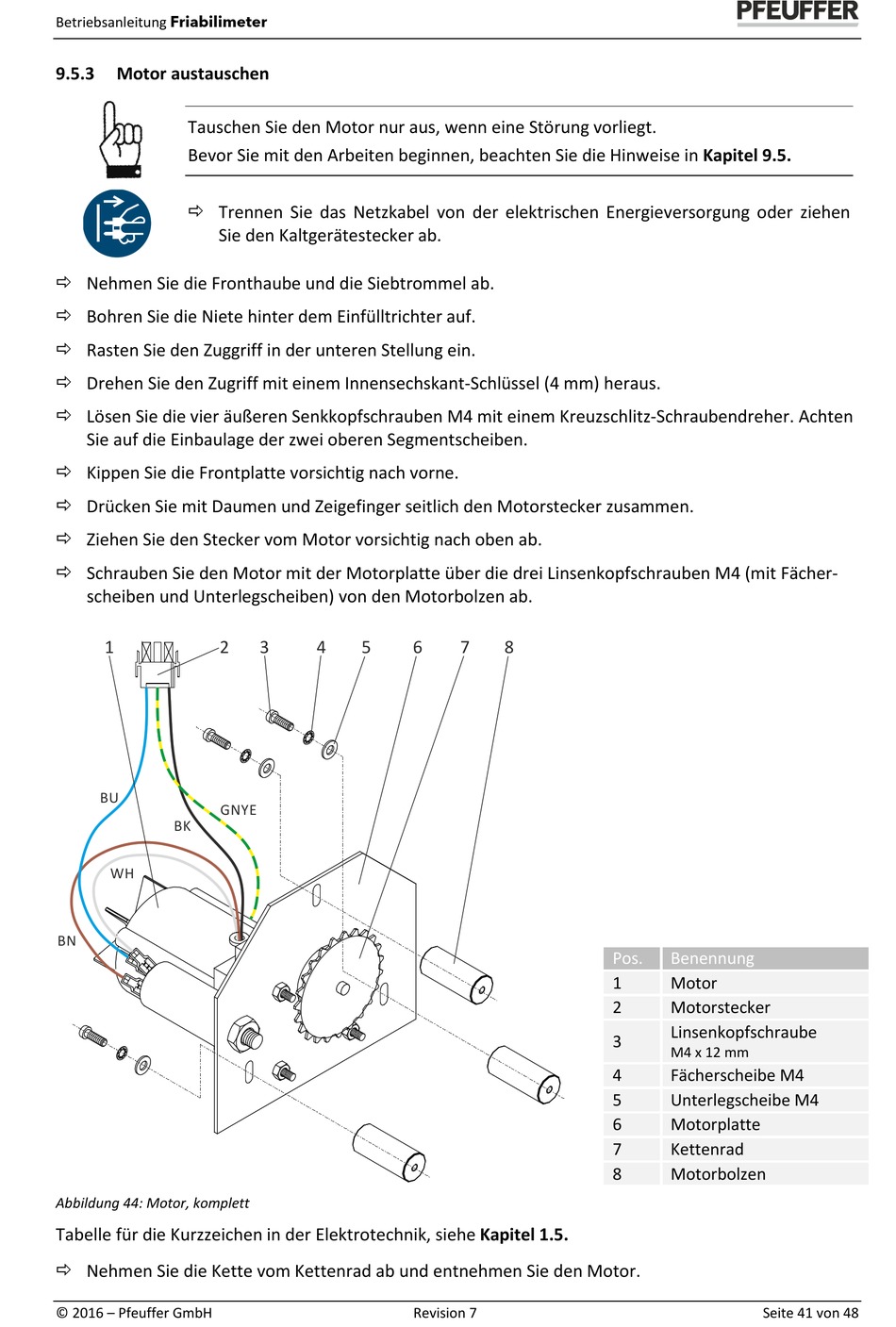

Abbildung 44: Motor, komplett
Tabelle für die Kurzzeichen in der Elektrotechnik, siehe Kapitel 1.5.
 Nehmen Sie die Kette vom Kettenrad ab und entnehmen Sie den Motor.
